在原理圖中我們首先要放置的元件是兩個晶體管 （ transistors ） ，Q1和Q2。

1、從菜單選擇 View > Fit Document （ 熱鍵V、D）確認你的原理圖紙顯示在整個窗口中。

2、點擊 Libraries 標簽以顯示 Libraries 面板。

3、Q1和Q2是BJT晶體管，點擊 Miscellaneous Devices.IntLib 庫使其為當前庫。

4、使用過濾器快速定位你需要的元件。默認通配符（*）將列出在庫中找到的所有元件。在庫名下的過濾器欄內鍵入*3904*設置過濾器。一個有 “ 3904 ” 作為元件名的元件列表將顯示。

5、在列表中點擊2N3904以選擇它，然后點擊 Place 按鈕。另外，還可以雙擊元件名。

　　光標將變成十字狀，并且在光標上 “ 懸浮 ” 著一個晶體管的輪廓?，F(xiàn)在你處于元件放置狀態。如果你移動光標，晶體管輪廓也會隨之移動。

6、在原理圖上放置元件之前，首先要編輯其屬性。在晶體管懸浮在光標上時，按下 TAB 鍵。這將打開 Component Properties （ 元件屬性）對話框。我們現在要設置對話框選項如下圖所示。

8、下面我們將檢查在PCB中用于表示元件的封裝。在本教程中，我們已經使用了集成庫，這些庫已經包括了封裝和電路仿真的模型。確認在模型列表中含有模型名 BCY-W3/D4.7 。保留其余欄為默認值。

現在準備放置元件

1、移動光標（附有晶體管符號）到圖紙中間偏左一點的位置。

2、當你對晶體管的位置滿意后，左擊或按 ENTER 鍵將晶體管放在原理圖上。

3 、移動光標，你會發現晶體管的一個復制品已經放在原理圖紙上了，而你仍然處于在光標上懸浮著元件輪廓的元件放置狀態。 Protel DXP 的這個功能讓你放置許多相同型號的元件?，F(xiàn)在讓我們放第二個晶體管。這個晶體管同前一個相同，因此在放之前沒必要再編輯它的屬性。在你放置一系列元件時 Protel DXP 會自動增加一個元件的序號值。以這個例子中，我們放下的第二個晶體管會自動標記為 Q2 。

4 、如果你查閱原理圖（ Figure 1 ），你會發現 Q2 與 Q1 是鏡像的。要將懸浮在光標上的晶體管翻過來，按 X 鍵。這樣可以使元件水平翻轉。

5 、移動光標到 Q1 右邊的位置。要將元件的位置放得更精確些，按 PAGEUP 鍵兩次以放大兩倍?，F(xiàn)在你能看見柵格線了。

6 、當你將元件的位置確定后，左擊或按 ENTER 鍵放下 Q2 。你所拖動的晶體管的一個復制品再一次放在原理圖上后，下一個晶體管會懸浮在光標上準備放置。

7 、由于我們已經放完了所有的晶體管，我們用右擊鼠標或按 ESC 鍵來 退出元件放置狀態。光標會恢復到標準箭頭。


下面我們要放四個電阻（ resistors ）

1、在 Libraries 面板中，確認 Miscellaneous Devices.IntLib 庫為當前。

2、在庫名下的過濾器欄里鍵入 res1 來設置過濾器。

3、在元件列表中點擊 RES1 以選擇它，然后點擊 Place 按鈕?，F(xiàn)在你會有一個懸浮在光標上的電阻符號。

4、按 TAB 鍵編輯電阻的屬性。在對話框的 Properties 單元，在 Designator 欄中鍵入R1以將其值作為第一個元件序號。

5、確認模型名為 AXIAL-0.3 包含在模型列表中。

6、對電阻的 parameter 欄的設置將在原理中顯示，并在本教程以后運行電路仿真時會被DXP使用。 =Value 規則可以作為關于元件的一般信息在仿真時使用，個別元件除外。我們也可以設置 Comment 來讀取這個值，而這也會將 Comment 信息體現在PCB設計工具中。沒必要將該值輸入兩次（在規則中的 =Value 和 Comment 欄），DXP提供 “ 間接引用 ” ，這可以用規則中的字符來替代 Comment 欄的內容。

　　在規則列表單元中點擊 Add 顯示 Parameter Properties 對話框。在 name 中輸入 Value 以及在 value 中輸入100K。確認 String 作為規則類型被選擇，并且 value 的 Visible 框被勾選。點擊 OK 。

7 、 在對話框的 Properties 單元，點擊 Comment 欄并從下拉列表中選擇 =Value ，將 Visible 關閉。點擊 OK 按鈕返回放置模式。

8、按 SPACEBAR （ 空格鍵）將電阻旋轉 90° 。

9 、 將電阻放在Q1基極的上邊（參見 Figure 1 中的原理圖 ） 然后左擊或按 ENTER 鍵放下元件。

10、接下來在Q2的基極上邊放另一個100K電阻R2。

11、剩下兩個電阻，R3和R4，阻值為1K，按 TAB 鍵顯示 Component Properties 對話框，改變 Value 欄為1K（在 Parameters 列表中當 Value 被選擇后按 Edit 按鈕 ）。點擊 OK 按鈕關閉對話框。

12、參照 Figure 1 中的原理圖所示定位并放置R3和R4。

13、放完所有電阻后，右擊或按 ESC 鍵退出元件放置模式

現在放置兩個電容 （ capacitors ）：

1、電容元件也在 Miscellaneous Devices.IntLib 庫里，該應該已經在 Libraries 面板中被選擇。

2、在 Libraries 面板的元件過濾器欄鍵入cap。

3、在元件列表中點擊 CAP 選擇它，然后點擊 Place 按鈕?，F(xiàn)在在你的光標上懸浮著一個電容符號。

4、按 TAB 鍵編輯電容的屬性。在 Component Properties 對話框的 Properties 單元，設置 Designator 為C1，檢查PCB封裝模型為 RAD-0.3 被添加到 Models 列表中。

5、規則欄的設置將顯示在原理圖中。點擊規則列表中的 Add 顯示 Parameter Properties 對話框。輸入名稱Value以及值20n。確認 String 作為規則類型被選擇，并且 value 的 Visible 框被勾選。點擊 OK 。

6 、 在對話框的 Properties 單元，點擊 Comment 欄并從下拉列表中選擇 =Value ，將 Visible 關閉。點擊 OK 按鈕返回放置模式。

7、用放置以前的元件的方法放置兩個電容。

8、右擊或按 ESC 退出放置模式。

最后要放置的元件是連接器 （ connector ）， 在 Miscellaneous Connectors.IntLib 庫里。

1 、 我們想要的連接器是兩個引腳的插座，所以設置過濾器為 *2* 。

2、在元件列表中選擇 HEADER2 并點擊 Place 按鈕。按 TAB 編輯其屬性并設置 Designator 為Y1，檢查PCB封裝模型為 HDR1X2 。由于在仿真電路時我將把這個元件作為電路，所以不需要作規則設置。點擊 OK 關閉對話框。

3、以放置連接器之前，按 X 作水平翻轉。在原理圖中放下連接器。

4、右擊或按 ESC 退出放置模式。

5、從菜單選擇 File > Save （ 熱鍵F，S）保存你的原理圖。

　　現在你放完了所有的元件。注意在 Figure 2 中的元件之間留有間隔，這樣就有大量的空間用來將導線連接到每個元件引腳上。這很重要，因?yàn)槟悴荒軐⒁桓鶎?dǎo)線穿過一個引線的下面來連接在它的范圍內的另一個引腳。如果你這樣做，兩個引腳就都連接到導線上了。

如果你需要移動元件，點擊并拖動元件體，拖動鼠標重新放置。

?

　　連線起著在你的電路中的各種元件之間建立連接的作用。要在原理圖中連線，參照 Figure 1 的圖示并完成以下步驟：

1、確認你的原理圖圖紙有一個好的視圖，從菜單選擇 View > Fit All Objects （ 熱鍵V，F(xiàn) ）。

2、首先用以下方法將電阻R1與晶體管Q1的基極連接起來。從菜單選擇 Place > Wire （ 熱鍵P，W）或從 Wiring Tools （ 連線工具）工具欄點擊 Wire 工具進入連線模式。光標將變?yōu)槭中螤睢?

3、將光標放在R1的下端。當你放對位置時，一個紅色的連接標記（大的星形標記）會出現在光標處。這表示光標在元件的一個電氣連接點上。

4、左擊或按 ENTER 固定第一個導線點。移動光標你會看見一根導線從光標處延伸到固定點。

5、將光標移到R1的下邊Q1的基極的水平位置上，左擊或按 ENTER 在該點固定導線。在第一個和第二個固定點之間的導線就放好了。

6、將光標稱到Q1的基極上，你會看見光標變?yōu)橐粋€(gè)紅色連接標記。左擊或按 ENTER 連接到Q1的基極。

7、完成這部分導線的放置。注意光標仍然為十字形狀，表示你準備放置其它導線。要完全退出放置模式恢復箭頭光標，你應該再一次右擊或按 ESC -- 但現在還不能這樣做。

8、現在我們要將C1連接到Q1和R1。將光標放在C1左邊的連接點上，左擊或按 ENTER 開始新的連線。

10、左擊或按 ENTER 放置導線段，然后右擊或按 ESC 表示你已經完成該導線的放置。注意兩條導線是怎樣自動連接上的。

11、參照 Figure 3 連接電路中的剩余部分。

12、在完成所有的導線之后， 右擊或按 ESC 退出放置模式。光標恢復為箭頭形狀。

網絡與網絡標簽

　　彼此連接在一起的一組元件引腳稱為網絡（net）。例如，一個網絡包括Q1的基極、R1的一個引腳和C1的一個引腳。

在設計中識別重要的網絡是很容易的，你可以添加網絡標簽（ net labels ）。

在兩個電源網絡上放置網絡標簽：

1、從菜單選擇 Place > Net Label 。 一個虛線框?qū)腋≡诠鈽?biāo)上。

2、在放置網絡標簽之前應先編輯，按 TAB 鍵顯示 Net Label （ 網絡標簽 ） 對話框。

3、在 Net 欄鍵入12V，然后點擊 OK 關閉對話框。

4、將該網絡標簽放在原理上，使該網絡標簽的左下角與最上邊的導線靠在一起。

5、放完第一個網絡標簽后，你仍然處于網絡標簽放置模式，在放第二個網絡標簽之前再按 TAB 鍵進行編輯。

6、在 Net 欄鍵入GND，點擊 OK 關閉對話框并放置網絡標簽。

7、選擇 File > Save （ 熱鍵F，S ）保存電路。

祝賀你！你已經用Protel DXP完成了你的第一張?jiān)韴D。

在我們將原理圖轉為電路板之前，讓我們進行項目選項設置。

　　項目選項包括錯誤檢查規則、連接矩陣、比較設置、ECO啟動、輸出路徑和網絡選項以及你想指定任何項目規則。在你編輯項目時Protel DXP將使用這些設置。

　　當項目被編輯時，詳盡的設計和電氣規則將應用于驗證設計。當所有錯誤被解決后，原理圖設計的再編輯將被啟動的ECO加載到目標文件，例如一個PCB文件。項目比較允許你找出源文件和目標文件之間的差別，并在相互之間進行更新（同步）。

　　所有與項目有關的操作，如錯誤檢查、比較文件和ECO啟動均在 Options for Project 對話框中設置 （ Project > Project Options ）。

　　所有項目輸出，如網絡表、仿真器、文件的提供（打?。?、集合和制造輸出及報告在 Outputs for Project 對話框中設置（ Project > Output Jobs ）。 參見 設置項目輸出 以獲得更多信息。

1、選擇 Project ? Project Options ， Options for Project 對話框出現。

所有與項目有關的選均通過這個對話框來設置。

檢查原理圖的電氣參數

　　在Protel DXP中原理圖是不僅僅只是繪圖--原理圖還包含關于電路的連接信息。你可以使用連接檢查器來驗證你的設計。當你編輯項目時，DXP將根據在 Error Reporting 和 Connection Matrix 標簽中的設置來檢查錯誤，如果有錯誤發生則會顯示在 Messages 面板。

設置錯誤報告

　　在 Options for Project 對話框中的 Error Reporting 標簽用于設置設計草圖檢查。報告模式 （ Report Mode ） 表明違反規則的嚴格程度。如果你要修改 Report Mode ， 點擊你要修改的違反規則旁的 Report Mode ， 并從下拉列表中選擇嚴格程度。在本教程中我們使用默認設置。

設置連接矩陣

　　連接矩陣標簽（ Options for Project 對話框 ） 顯示的是錯誤類型的嚴格性，這將在設計中運行錯誤報告檢查電氣連接產生，如引腳間的連接、元件和圖紙輸入。這個矩陣給出了一個在原理圖中不同類型的連接點以及是否被允許的圖表描述。

　　例如，在矩陣圖的右邊找到 Output Pin ， 從這一行找到 Open Collector Pin 列。在它的相交處是一個橙色的方塊，這而這個表示在原理中從一個 Output Pin 連接到一個 Open Collector Pin 的顏色將在項目被編輯時啟動一個錯誤條件。

你可以用不同的錯誤程度來設置每一個錯誤類型，例如對一些致命的錯誤不予報告。

修改連接錯誤：

1、點擊 Options for Project 對話框的 Connection Matrix 標簽。

2、點擊兩種類型的連接的相交處的方塊，例如 Output Sheet Entry and Open Collector Pin 。

3 、 在方塊變?yōu)閳D例中的 errors 表示的顏色時停止點擊，例如一個橙色方塊表示一個錯誤將表明這樣的連接是否被發現。

　　我們的電路不只包含 Passive Pins （ 在電阻、電容和連接器上）和 Input Pins （ 在晶體管上）。讓我們來檢查一下看看連接矩陣是否會偵測出未連接的 passive pins 。

2、點擊這個相交處的方塊，直到它變?yōu)辄S色，這樣當我們修改項目時，未連接的 passive pins 被發現時就會給出警告。

設置比較器

　　Options for Project 對話框的 Comparator 標簽用于設置當一個項目修改時給出文件之間的不同或忽略。在本教程中，我們不需要將一些僅表示原理圖設計等級的特性（如 rooms ） 之間的不同顯示出來。確認在你忽略元件等級時沒有忽略元件。

1、點擊 Comparator 標簽并在 Difference Associated with Components 單元 找到 Changed Room Definitions 、 Extra Room Definitions 和 Extra Component Classes 。

2 、 從這些選項右邊的 Mode 列中的下拉列表中選擇 Ignore Differences 。

現在我們準備編輯項目并檢查所有錯誤了。

編輯項目

　　編輯一個項目就是在設計文檔中檢查草圖和電氣規則錯誤并將你置于一個調試環境。我們已經在 Options for Project 對話框中對 Error Checking 和 Connection Matrix 標簽中的規則進行了設置。

1、要編輯我們的 Multivibrator 項目，選擇 Project > Compile PCB Project 。

2 、 當項目被編輯時，任何已經啟動的錯誤均將顯示在設計窗口下部的 Messages 面板中。被編輯的文件會與同級的文件、元件和列出的網絡以及一個能瀏覽的連接模型一起列表在 Compiled 面板中。

　　如果你的電路繪制正確， Messages 面板應該是空白的。如果報告給出錯誤，則檢查你的電路并確認所有的導線和連接是正確的。

　　我們現在要小心地加入一個錯誤到我們的電路中并重新編輯項目：

1、在設計窗口的頂部點擊 Multivibrator.SchDoc 標簽，以使原理圖為當前文檔。

2、點擊連接C1和Q1基極的導線的中部，在導線的端點將出現小的方形編輯熱點，一條沿著導線的虛線將顯示選擇顏色以表示這條導線被選取了。按 DELETE 鍵刪除這條導線。

3、重新編輯項目（ Project > Compile PCB Project ） 來檢查錯誤被找到。

　　Messages 面板將打開并給出一個警告信號：在你的電路中有一個未連接的輸入引腳。一個懸浮輸入引腳錯誤也會運行，這是因?yàn)樵?Project Options 對話框的 Error Reporting 標簽有一個檢查懸浮輸入引腳的特殊選項。

4、在 Messages 面板點擊一個錯誤， Compile Error 窗口將顯示違反的詳細情況。從這個窗口，你可點擊一個錯誤并跳轉到原理圖的違反對象以便檢查或修改錯誤。

在我們完成教程的本單元之前，讓我們將原理圖中的錯誤修復。

1、點擊原理圖圖紙標簽使其為激活。

2、從菜單選擇 Edit > Undo （ 熱鍵E，U）。你先前刪除的導線現在恢復了。

3、要檢查恢復是否成功，重新編輯項目（ Project > Compile PCB Project ）來檢查將沒有錯誤被發現。 Messages 面板應該顯示（ no errors ） 。

4 、 從菜單選擇 View > Fit All Objects （ 熱鍵V，F(xiàn)）恢復原理圖視圖，并保存無錯誤原理圖。

　　在你將設計從原理圖編輯器轉換到PCB編輯器之前，你需要?jiǎng)?chuàng)建一個有最基本的板子輪廓的空白PCB。在Protel DXP中創建一個新的PCB設計的最簡單方法是使用PCB向?qū)В@將讓你選擇工業標準板輪廓又創建了你自定義的板子尺寸。在向?qū)У娜魏坞A段，你都可以使用 Back 按鈕來檢查或修改以前頁的內容。

要使用PCB向?qū)?lái)創建PCB，完成以下步驟：

1、在 Files 面板的底部的 New from Template 單元點擊 PCB Board Wizard 創建新的PCB。如果這個選項沒有顯示在屏幕上，點向上的箭頭圖標關閉上面的一些單元。

2、 PCB Board Wizard 打開。你首先看見的是介紹頁。點 Next 按鈕繼續。

3、設置度量單位為英制 （ Imperial ）， 注意:1000 mils = 1 inch 。

4 、 向?qū)У牡谌?yè)允許你選擇你要使用的板輪廓。在本教程中我們使用我們自定義的板子尺寸。從板輪廓列表中選擇 Custom ， 點擊 Next 。

5 、 在下一頁，你進入了自定義板選項。在本教程電路中，一個 2 x 2 inch 的板子將給我大量的空間。選擇 Rectangular 并在 Width 和 Height 欄 鍵入 2000 。取消選擇 Title Block & Scale 、 Legend String 和 Dimension Lines 以及 Corner Cutoff 和 Inner Cutoff 。點擊 Next 繼續。

6 、在這一頁允許你選擇板子的層數。我需要兩個 signal layer ，不需要 power planes 。點擊 Next 繼續。

7 、在設計中使用的過孔（ via ）樣式選擇 Thru-hole vias only ，點擊 Next 。

8 、在下一頁允許你設置元件 / 導線的技術（布線）選取項。選擇 Thru-hole components 選項，將相鄰焊盤（ pad) 間的導線數設為 One Track 。 點擊 Next 繼續。

9、下一頁允許你設置一些應用到你的板子上的設計規則。設為默認值。點 Next 按鈕繼續。

10、最后一頁允許你將自定義的板子保存為模板，允許你按你輸入的規則來創建新的板子基礎。我們不想將我們的教程板子保存為模板，確認該選項未被選擇，點擊 Finish 關閉向?qū)А?/P>

11、PCB向?qū)КF(xiàn)在收集了它需要的所有的信息來創建你的新板子。PCB編輯器將顯示一個名為 PCB1.PcbDoc 的新的PCB文件。

12、PCB文檔顯示的是一個默認尺寸的白色圖紙和一個空白的板子形狀（帶柵格的黑色區域）。要關閉圖紙，選擇 Design > Options ，在 Board Options 對話框 取消選擇 Design Sheet 。

　　你可以使用Protel DXP從其它PCB模板中添加你自己的板框、柵格特性和標題框。要獲得關于板子形狀、圖紙和模板的更多信息，參見 板子形狀和圖紙 教程。

13、現在圖紙被關閉，選擇 View > Fit Board （ 熱鍵V，F(xiàn)）將只顯示板子形狀。

14、PCB文檔會自動添加（連接）到項目，并列表在 Projects 標簽中緊靠項目名稱的 PCBs 下面。

15、選擇 File ? Save As 來將新PCB文件重命名（用* . PcbDoc 擴展名 ）。指定你要把這個PCB保存在你的硬盤上的位置，在文件名欄里鍵入文件名 Multivibrator.PcbDoc 并點擊 Save 。

將新的PCB添加到項目

　　如果你想添加到項目的PCB是以自由文件打開的，在 Projects 面板的 Free Documents 單元 右擊PCB文件，選擇 Add to Project 。 這個PCB現在就列表在 Projects 標簽緊靠項目名稱的 PCBs 下面并連接到項目文件。

轉換設計

　　在將原理圖信息轉換到新的空白PCB之前，確認與原理圖和PCB關聯的所有庫均可用。由于在本教程中只用到默認安裝的集成元件庫，所有封裝也已經包括在內了。只要項目已經編輯過并且在原理圖中的任何錯誤均已修復，那么使用 Update PCB 命令來啟動ECO就能將原理圖信息轉換到目標PCB。

更新PCB

將項目中的原理圖信息發送到目標PCB：

1、在原理圖編輯器選擇 Design > Update PCB ( Multivibrator.PcbDoc ) 。 項目修改， Engineering Change Order 對話框出現。

2、點擊 Validate Changes 。 如果所有的改變均有效，檢查將出現在狀態列表中。如果改變無效，關閉對話框，檢查 Messages 面板并清除所有錯誤。

3、點擊 Execute Changes 將改變發送到PCB。完成后，狀態變?yōu)橥瓿?（ Done ）

4 、 點擊 Close ， 目標PCB打開，而元件也在板子上以準備放置。如果你在當前視圖不能看見元件，使用熱鍵V、D（查看文檔）。

設計PCB

現在我們可以開始在PCB上放置元件并在板上布線。

設置PCB工作區

　　在將元件定位在板子上之前，我們需要設置PCB工作區，如柵格、層和設計規則。

柵格（ Grids ）

　　在開始定位元件之前，我們需要確認放置柵格設置正確。放置在PCB工作區的所有對象均排列在稱為捕獲柵格（ snap grid ）上。這個柵格需要設置得適合我們要使用的布線技術。

　　我們的教程電路用的是標準英制元件，其最小引腳間距為100mil。我們將這個捕獲柵格設定為100mil的一個平均分?jǐn)?shù)，50或25mil，這樣所有的元件引腳在放置時均將落在柵格點一。當然，板子上的導線寬度和間距分別是12mil和13mil（這是PCB板向?qū)褂玫哪J(rèn)值），在平行的導線的中心之間允許最小為25mil。所以最合適的捕獲柵格應設為25mil。

完成以下步驟設置捕獲柵格：

1、從菜單選擇 Design > Options （ 熱鍵D，O ）打開 Board Options 對話框。

2、在 Grids 標簽，將對話框中的 Snap X 、 Snap Y 、 Component X 和 Component Y 欄的值設為25mil。注意這個對話框也用來定義電氣柵格。電氣柵格在你放置一個電氣對象時工作，它將忽略捕獲柵格而同時捕獲電氣對象。點擊 OK 關閉對話框。

　　讓我們?cè)O(shè)置一些其它選項，這樣可以使定位元件更容易些。

1、從菜單選擇 Tools > Preferences （ 熱鍵T，P）打開 System Preferences 對話框。在 Options 標簽的 Editing Options 單元，確認 Snap to Center 選項被選中。這會使你在抓住一個元件定位時，光標就會定位在元件的參考點上。

2、點擊 System Preferences 對話框中 Display 標簽其為當前。在 Show 單元，將 Show Pad Nets 、 Show Pad Numbers 和 Via Nets 選項取消選擇。在 Draft Thresholds 單元，將 Strings 欄設為 4 pixels ，然后關閉對話框。

定義板層和其它非電層

　　如果你查看PCB工作區的底部，你會看見一系列層標簽。PCB編輯器是一個多層環境，你所做的大多數編輯工作都將在一個特殊層上。使用 Board Layers 對話框（ Design Board Layers ） 來顯示、添加、刪除、重命名、及設置層的顏色。

1、電氣層 --包括32個信號層和16個平面層。電氣層在設計中添加或移除是在板層管理器中，選擇 Design > Layer Stack Manager 來顯示這個對話框。

2、機械層--有16個用途的機械層，用來定義板輪廓、放置厚度，包括制造說明、或其它設計需要的機械說明。這些層在打印和底片文件的產生時都是可選擇的。在 Board Layers 對話框你可以添加、移除和命名機械層。

3、特殊層--包括頂層和底層絲印層、阻焊和助焊層、鉆孔層、禁止布線層（用于定義電氣邊界）、多層（用于多層焊盤和過孔）、連接層、DRC錯誤層、柵格層和孔層。在 Board Layers 對話框中控制這些特殊層的顯示。

板層控制器

　　本教程是一個簡單設計，使用單面板或雙面板布線就可以了。如果設計更復雜些，你可以在板層管理器中添加更多的層。

1、選擇 Design > Layer Stack Manager 顯示 Layer Stack Manager 對話框。

2、新層和平面添加在當前所選擇的層下面。層的參數，如銅厚和非電參數都會用在信號完整分析中。點擊 OK 關閉對話框。

新板打開時會有許多你用不上的可用層，因此，要關閉一些不需要的層。

完成以下步驟來關閉層：

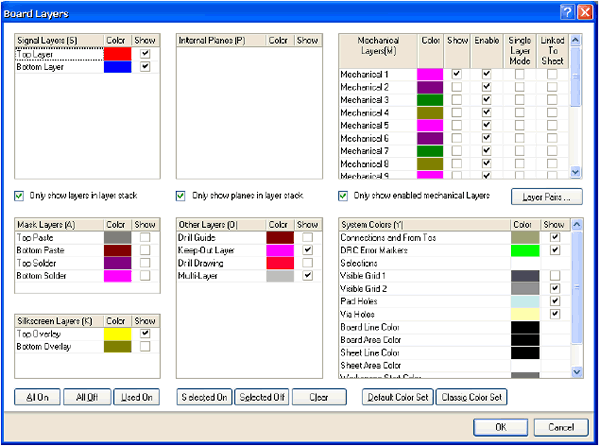

1、按快捷鍵L顯示 Board Layers 對話框。

2、右擊并選擇 Used On 將那些沒有東西的層關閉。

3、確認四個 Mask 層和 Drill Drawing 層名稱旁邊的 Show 按鈕因沒有勾選而不會顯示。點擊 OK 關閉對話框。
