目前市場所售的充電器．在電池充足電后有的不能切斷充電直流通路，有的雖能切斷直流通路或自動轉換為涓流充電，但是它們不能切斷高壓交流通路。在忘記及時取下電池而長時間通電的情況會出現如下隱患一是耗電；二是電源變壓器長時間通電．容易發熱燒壞；三是電池因過充電而損。針對此情況，本文介紹一款充電器，經長期使用，效果較好。

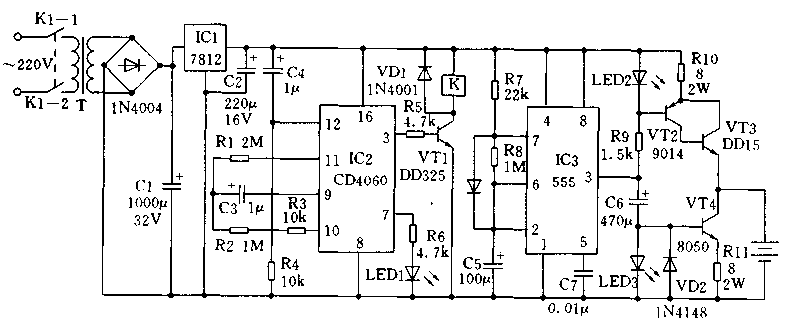

    電路如圖所示。IC2(CD4060)是14位二進制串行計數／分頻器，由它和VT1、K等控制充電時間。C4、R4是IC2的復位清零電路。IC3是555集成塊，它構成一個占空比很小的振蕩器，并和VT2、VT3、VT4等構成脈沖恒流充、放電電路，用這種電路能對電他進行大電流充電，以縮短充電時間，并能消除電池的“記憶效應”。改變RIO、Rll，可改變充、放電電流的大小。LED2控制VT2、VT3作恒流充電，兼作充電指示用。調節R7、R8，使LED2亮100秒，滅4秒。在LED2燈滅，停充的4秒鐘里tLED3亮1秒～2秒并漸滅，此時電池通過VT4、RII放電，LED3作放電指示用。充、放電電流波形大家討論一下自動鎳鎘電池充電電路。
    由于充電電流可達150mA，因此IC1、VT3應加適當?shù)纳崞?。?號電池應充電5小時，調R2使LED1亮滅問隔18秒，IC2的③腳輸出高電平，VTI飽和導通，K吸合而切斷交流電路。LED1為定時器工作指示兼電源指示。K要用帶繼電器的自鎖按鍵開關，也可用小型繼電器，但這樣電路要稍作改動，保證克電過程中繼電器能自鎖。VD2為C6提供放電通路。
      使用時放入2～8節電池，按下K，LED3亮1、2秒(電池先放電)，4秒鐘后LED2亮(開始充電)，18秒鐘時LED]亮(定時器工作)。這樣三個指示燈按各自的頻率不斷亮滅就表示充電器正常工作了。
