觸發器的分類, 觸發器的電路

雙穩態器件有兩類：一類是觸發器，一類是鎖存器。鎖存器是觸發器的原始形式。基本鎖存器由一對互耦的邏輯門組成【圖4.2.1（b）（c）, 圖4.2.2（a）（b）】。

圖4.2.1 用或非門組成的基本RS觸發器

(b)電路結構 （c）圖形符號

圖4.2.2 用與非門組成的基本RS觸發器

（a）電路結構 （b）圖形符號

在基本鎖存器【圖4.2.4（a）（b）】基礎上可以形成具有一定抗干擾能力的脈沖選通鎖存器。

??

圖4.2.4 同步RS觸發器

（a）電路結構 （b）圖形符號

將兩個脈沖選通鎖存器級聯起來可以形成抗干擾能力更強的主從觸發器【圖4.2.8（a）（b）】。

(a)

b)

圖4.2.8 主從結構RS觸發器

（a）電路結構 （b）圖形符號

邊沿觸發器也是在脈沖選通鎖存器【圖4.2.6（a）（b）】的基礎上形成的。由于構思巧妙，在門電路數量與主從觸發器相差無幾的情況下，邊沿觸發器具備了無可比擬的抗干擾能力。

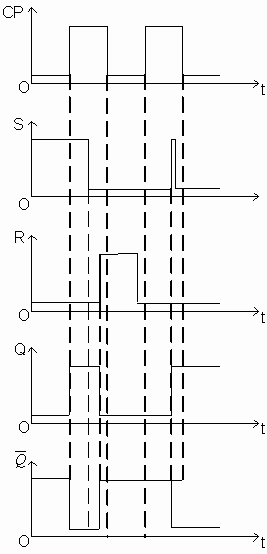

圖4.2.6 例4.2.2的電壓波形圖

觸發器按邏輯功能分，有RS【圖4.3.1】、JK【圖4.3.2】、T【圖4.3.3】、D【圖4.3.4】等若干種。

圖4.3.1 RS觸發器的狀態轉換圖

圖4.3.2 JK觸發器的狀態轉換圖
