光環行器,光環行器原理是什么?
2010年03月20日 17:09 www.tjjbhg.com 作者：佚名 用戶評論（0）
關鍵字：光環行器(6679)
光環行器,光環行器原理是什么?
本發明提供了一種光環形器，包括許多端口，一個非可逆旋轉器，一個以至少一塊雙折射晶體形式存在的光束偏移器，一個偏振旋片，一個反射器。這些端口被準直到器件的一端，而反射器則被固定在另一端。第一和第二個透鏡與反射鏡一起在端口間提供有效的耦合。光束偏移器件在將所需要的其它光學元件的體積減小到最小的同時，其所提供的必要光束位移使光束連續端口進行轉換。
光環行器是一種三端口的非互易磁性器件，在光網絡中用于信號的上、下載。
?

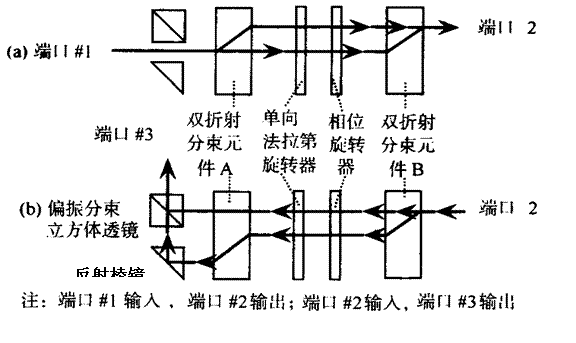

光環行器原理和結構示意圖
光環行器的性能指標：插入損耗0.5~1.5dB，回波損耗≥50dB
?
光環行器用于雙向傳輸系統
