或邏輯及或門：
或邏輯指的是：在決定某事件的諸條件中，只要有一個或一個以上的條件具備，該事件就會發生；當所有條件都不具備時，該事件才不發生的一種因果關系。

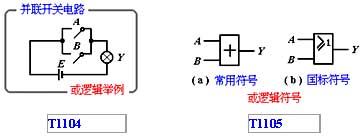

如圖T1104所示電路，只要開關A或B其中任一個閉合，燈泡Y就亮；A、B都不閉合，燈泡Y才不亮。這種因果關系就是或邏輯關系。可表示為：
Y＝A＋B，讀作“A或B”。在邏輯運算中或邏輯稱為邏輯加。
或門是指能夠實現或邏輯關系的門電路?；蜷T具有兩個或多個輸入端，一個輸出端。其邏輯符號如圖T1105所示。
或門的輸出與輸入之間的邏輯關系用邏輯表達式表示為：
Y＝A＋B
兩輸入端或門電路的真值表和波形圖分別如表B1105和圖T1106所示。
由此可見，或門的邏輯功能是，輸入有一個或一個以上為高電平時，輸出就是高電平；輸入全為低電平時，輸出才是低電平。
或門電路：
可見，它實現邏輯運算：
L=A+B
同樣，可用增加輸入端和二極管的方法，構成更多輸入端的或門。
