基于IEEE 802.15.4工業無線通信模塊采用的是CC2430，整個模塊的結構簡單，采用單芯片進行數據的處理,在CC2430只要用很少的一些外圍元件就可以進行正常的工作。它外圍電路主要是由天線、晶振電路、復位電路以及用于調試的JATG口組成。

　　在功能上，主要用于完成無線通信模塊之間的數據收發，同時將數據發送給手抄器的處理器。它們之間的數據傳送是通過串口進行數據的傳送。晶振電路分別為32.768KHz和32MHz兩個晶振,32.768KHz提供模塊在休眠狀態的工作時鐘。32MHz提供模塊在工作狀態下的工作時鐘。JATG用于在線的程序設計，如圖3所示。

?

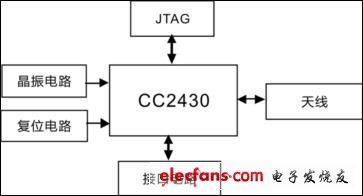

　　圖3 無線通信模塊結構圖

　　手抄器在工業現場中的應用

　　在現有的研發系統中，將工業以太網的有線網絡與工業現場的無線設備之間建立連接，將手抄器作為無線手持為例。工業現場的無線設備通過專用的傳輸協議將數據傳輸?shù)睫D(zhuǎn)換設備。數據經過轉換，成為工業現場能夠識別和支持的格式，并傳輸?shù)焦I(yè)現場中的一個發出指令請求的設備中。實現上位機對現場數據進行監控。工業現場中，主站即上位機不方便對現場設備進行實時操控，可以使用一個手抄器和轉化設備進行連接，對數據進行訪問和采集，根據反饋的數據，對現場的數據進行修正，保證設備正常運行，如圖4所示。

?

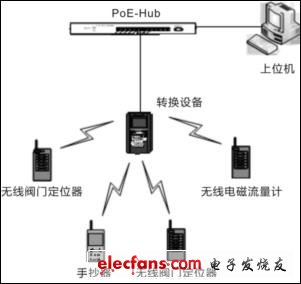

　　圖4 工業現場中手抄器的應用

　　結語

　　本文給出了以AT91R40008為CPU的兩用手抄器的解決方案，介紹了手抄器的硬件實現，重點突出了在工業以太網中用到的網口通信接口，及在工業無線系統中應用的基于IEEE802.15.4的工業無線通信模塊。具體設計過程中成功的引入了以往研究成果中關于EMC測試環節的解決方案。
