七、光纖收發器接線圖

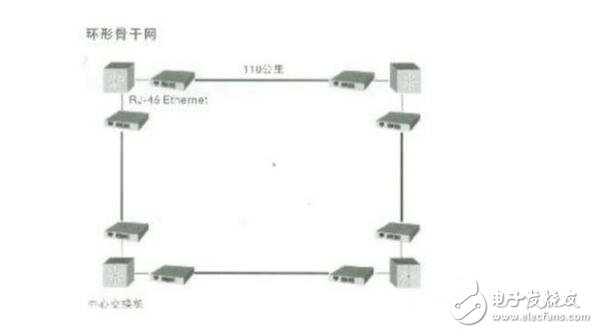

　　1、環形骨干網

　　環形骨干網是利用SPANNING TREE特性構建城域范圍內的骨干，這種結構可以變形為網狀結構，適合于城域網上高密度的中心小區，形成容錯的核心骨干網絡。環形骨干網對IEEE.1Q及ISL網絡特性的支持，可以保證兼容于絕大多數主流的骨干網絡，如跨交換機的VLAN、TRUNK等功能。環形骨干網可為金融、政府、教育等行業組建寬帶虛擬專網。

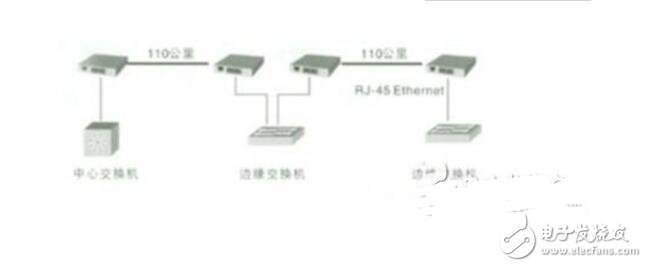

　　2、鏈形骨干網

　　鏈形骨干網利用鏈形的聯接可以節省大量的骨干光線數量，適合于在城市的邊緣及所屬郊縣地區構造高帶寬低價位的骨干網絡，該模式同時可用于高速公路、輸油、輸電線路等環境。鏈形骨干網對IEEE802.1Q及ISL網絡特性的支持，可以保證兼容于絕大多數的骨干網絡，可為金融、政府、教育等行業組建寬帶虛擬專網。鏈形骨干網是可以提供圖像、語音、數據及實時監控綜合傳輸?shù)亩嗝襟w網絡。

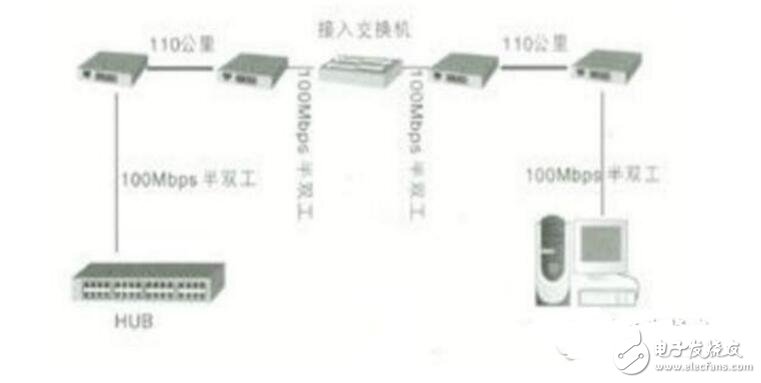

　　3、用戶接入系統

　　用戶接入系統利用10Mbps/100Mbps自適應及10Mbps/100Mbps自動轉換功能，可以聯接任意的用戶端設備，無需準備多種光纖收發器，可為網絡提供平滑的升級方案。同時利用半雙工/全雙工自適應及半雙工/全雙工自動轉換功能，可以在用戶端配置廉價的半雙工HUB，幾十倍的降低用戶端的組網成本，提高網絡運營商的競爭力。同時，設備內置的交換核心提高接入設備的傳輸效率，減少網絡廣播、控制流量、檢測傳輸故障。
