隨著科技的發展進步，互聯網技術的高速發展，人們對無線通信質量的需求不斷提高。老一代無線傳輸技術以無法滿足現今需求。于是新一代無線傳輸孕育而生；2.4G無線傳輸技術就是其中之一。

　　所謂的2.4G無線傳輸技術，其頻段處于2.405GHz-2.485GHz（科學、醫藥、農業）之間。所以簡稱為2.4G無線技術。這個頻段里是國際規定的免費頻段，是不需要向國際相關組織繳納任何費用的。這就為2.4G無線技術可發展性提供了必要的有利條件。而且2.4G無線技術不同于之前的27MHz無線技術，它的工作方式是全雙工模式傳輸，在抗干擾性能上要比27MHz有著絕對的優勢。這個優勢決定了它的超強抗干擾性以及最大可達10米的傳輸距離。此外2.4G無線技術還擁有理論上2M的數據傳輸速率，比藍牙的1M理論傳輸速率提高了一倍。這就為以后的應用層提高了可靠的保障。綜合2.4G、藍牙以及27MHz這三種常用的無線傳輸技術，2.4G有著自己獨到的優勢所在。相比藍牙它的產品制造成本更低，提供的數據傳輸速率更高。相比同樣免費的27MHz無線技術它的抗干擾性、最大傳輸距離以及功耗都遠遠超出。

　　實現方案及硬件選型

　　系統實現方案

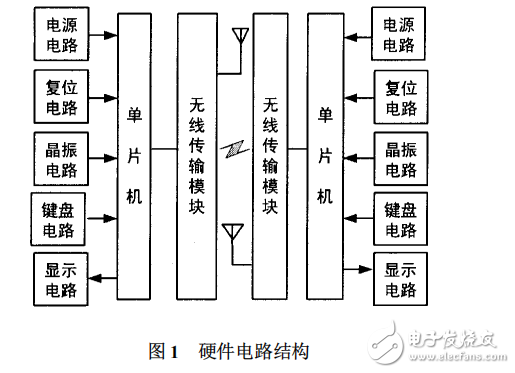

　　系統的目的是在單片機的控制下實現數據的無線傳輸 ，硬件電路結構如圖 1 所示

　　該系統主要以單片機為控制處理核心 ，由它完成對數據的采集處理以及控制數據的無線傳輸 ;電源電路提供系統所需各種電壓 ;復位電路提供單片機所需的復位信號 ;晶振電路提供單片機的時鐘信號 ;指示電路用來指示無線傳輸模塊的工作狀態 ;鍵盤電路用來發送各種類型的指令和數據 ;顯示電路用來顯示系統接收到的指令和數據。

　　硬件選型

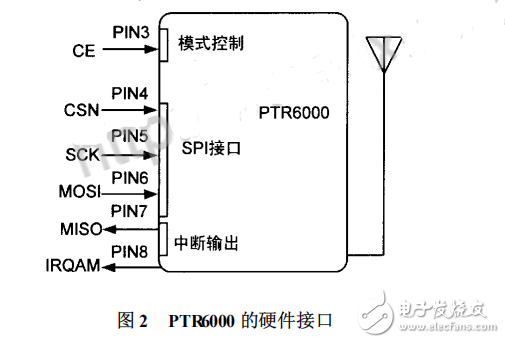

　　設計采用低成本、性能好的 NORDIC 公司生產的 nRF24L01 芯片來完成。nRF24L01 是單片射頻收發芯片 ，工作在全球開放的 2. 4 GHz 頻段 ，有多達125 個頻道可供選擇 ;可通過 SPI 寫入數據 ，并且有自動應答和自動再發射功能 ;芯片功耗非常低 ，以- 6 dBm的功率發射時 ，工作電流只有 9 mA ，接收時工作電流只有 12. 3 mA ;多種低功率工作模式使節能設計更方便 ，并且市場上有不少以它為核心的模塊 ，便于購買。PTR6000 就是以 nRF24L01 為核心的無線收發模塊 ，它可以通過軟件設定地址 ，同時設置6 路接收通道地址 ，特別方便點對多點無線通信。其內部全面的寄存器配置 ，能夠更全面地對無線數據傳輸的細節進行控制。所以本次的無線數傳模塊選用了 PTR6000 ，它的硬件接口如圖 2 所示。

　　在待機或掉電模式下 ，單片機通過 SPI 接口配置 PTR6000 的工作參數 ;在發射/ 接收模式下 ，單片機通過 SPI 接口發送和接收數據 ;中斷輸出接口IRQAM可提供如下 3 種中斷輸出 ：發送完成中斷TX DR、接收完成中斷 RX DR、最大發送次數到MAX RT。

　　由于 PTR6000 的工作電壓為 1. 9～3. 6 V ，AVR系列單片機也工作在低電壓 ，并且具有 SPI 接口 ，正好滿足了這一點要求 ;考慮到顯示部分使用串行方式 ，所使用的 I/ O 口不是很多 ，ATmega8L 足以滿足要求 ，為了降低設計成本 ，控制芯片選擇 ATmega8L。
