第1步：收集材料

Arduino Nano

WS2812B RGB LED模塊x 110

DS2321 RTC模塊

光依賴電阻（約8k-20k范圍）

電阻10K歐姆

按鈕開關x 3

Vero Board 15 x 34孔

訪問構建體積為200mm x 200 mm x 70mm（Ender 3）的3D打印機

白色PL燈絲

Mini-B USB電纜 - 長度為2m

多芯連接線

貝爾電話單芯線3米

烙鐵

用于涂在擋板內部的銀色或黑色噴漆

第2步：打印案例

表殼的3D設計經過了三次現場迭代，現在我已經確定了這種設計，以便在不影響時間的情況下最大限度地傳輸光線。美學或建筑質量ity。

有四個要打印的組件

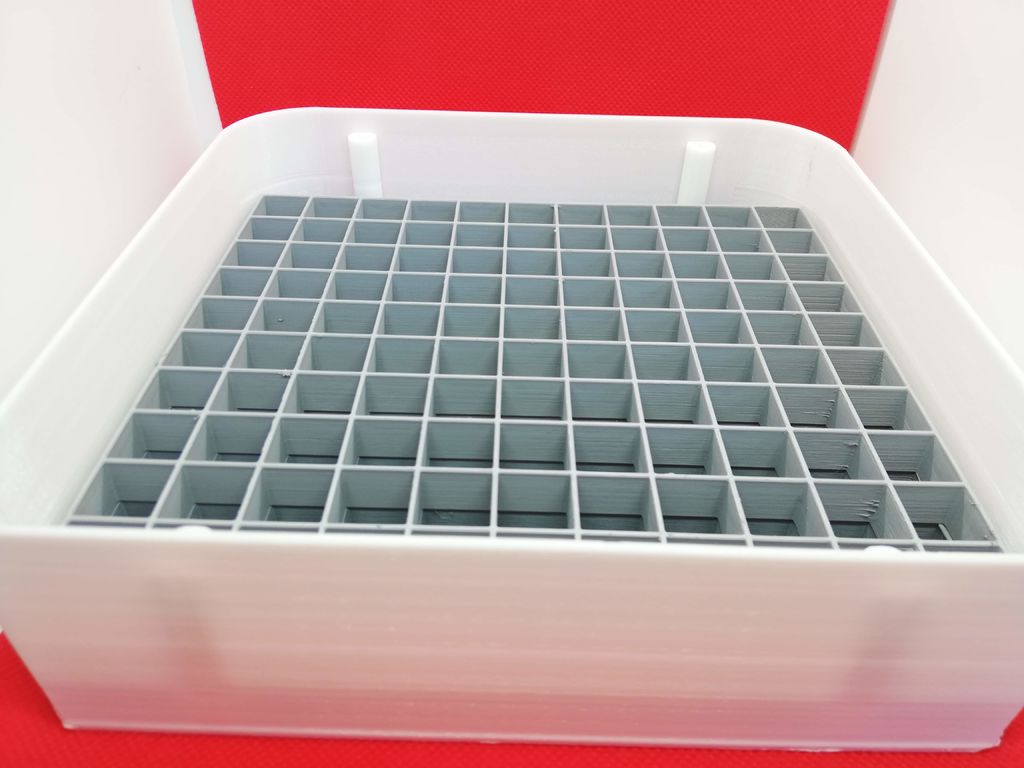

LED安裝 - 包含110 x WS2812 LED

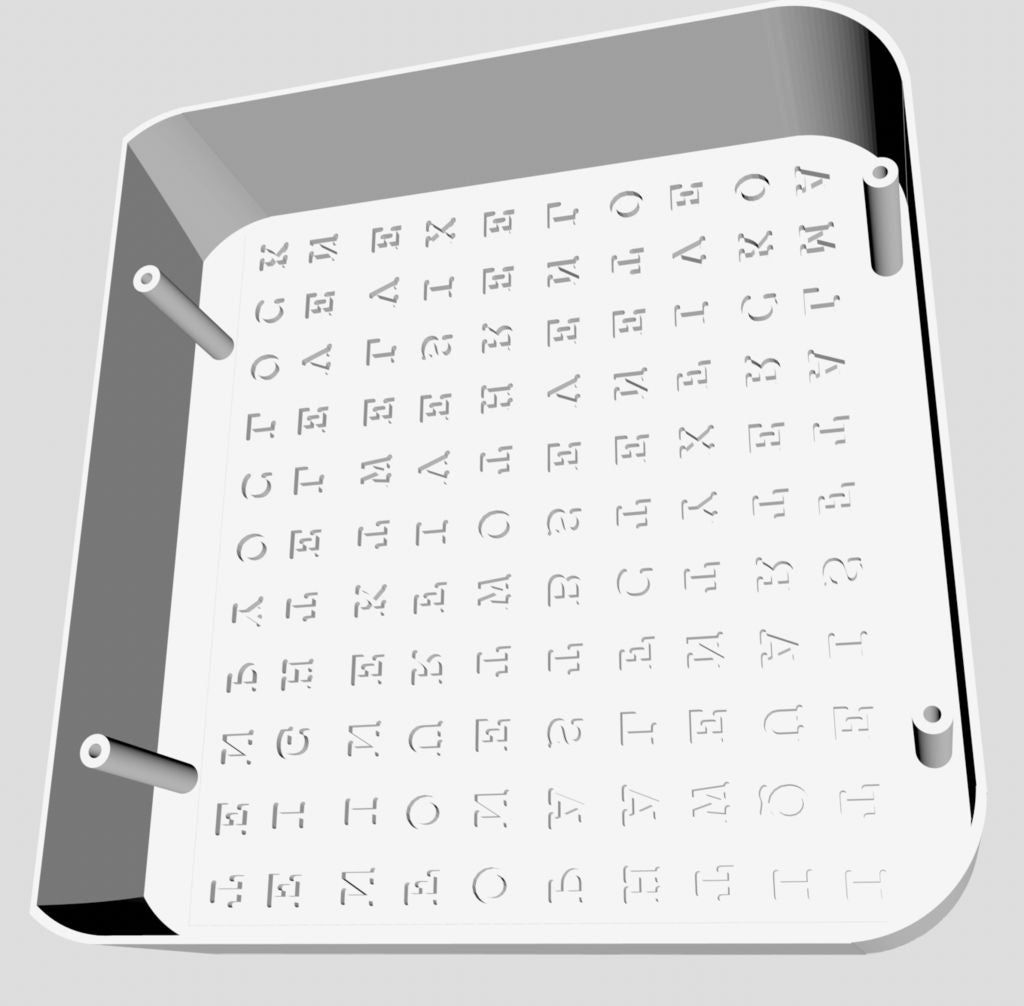

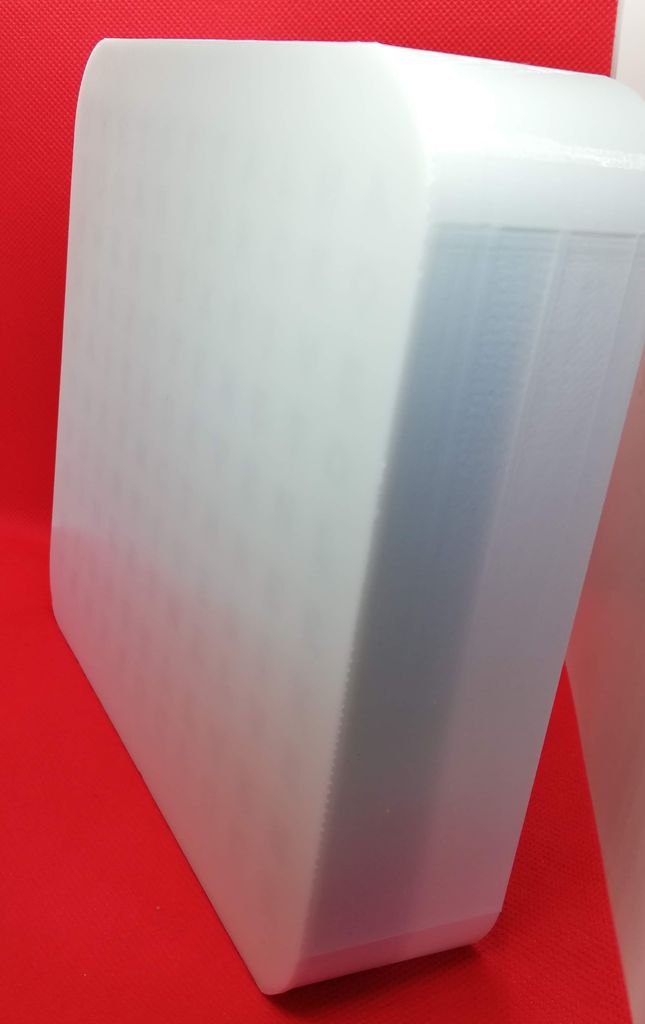

前殼

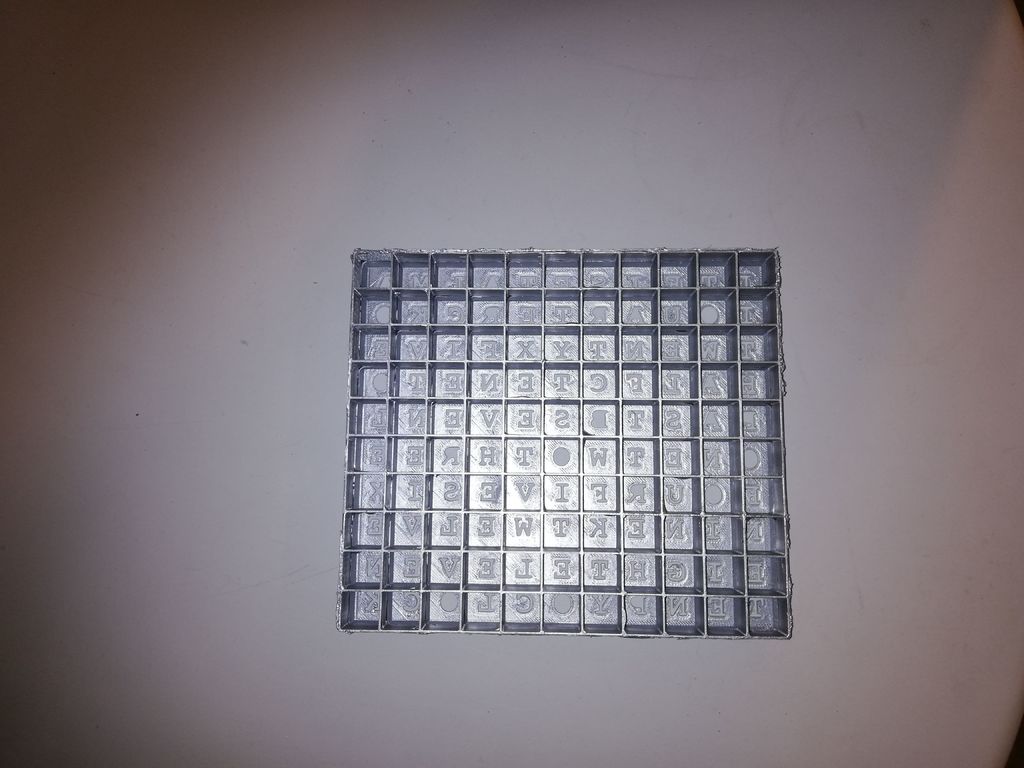

擋板

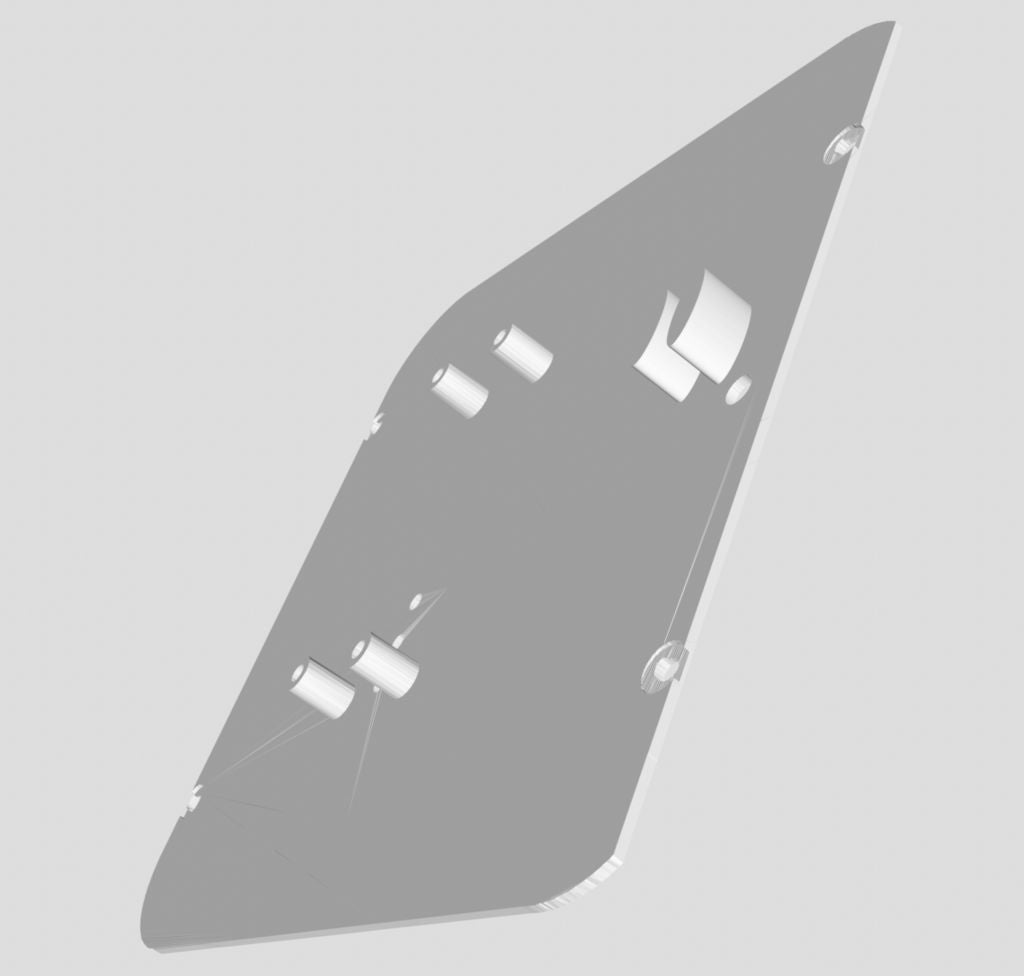

后面板

從Thingiverse鏈接下載STL文件并裝入切片機，準備在3D打印機上打印。

我使用PLA燈絲并以210度打印，打印速度為40毫米/秒，不需要支撐。

我在加熱到60度的玻璃床上打印，以獲得清潔的面部。

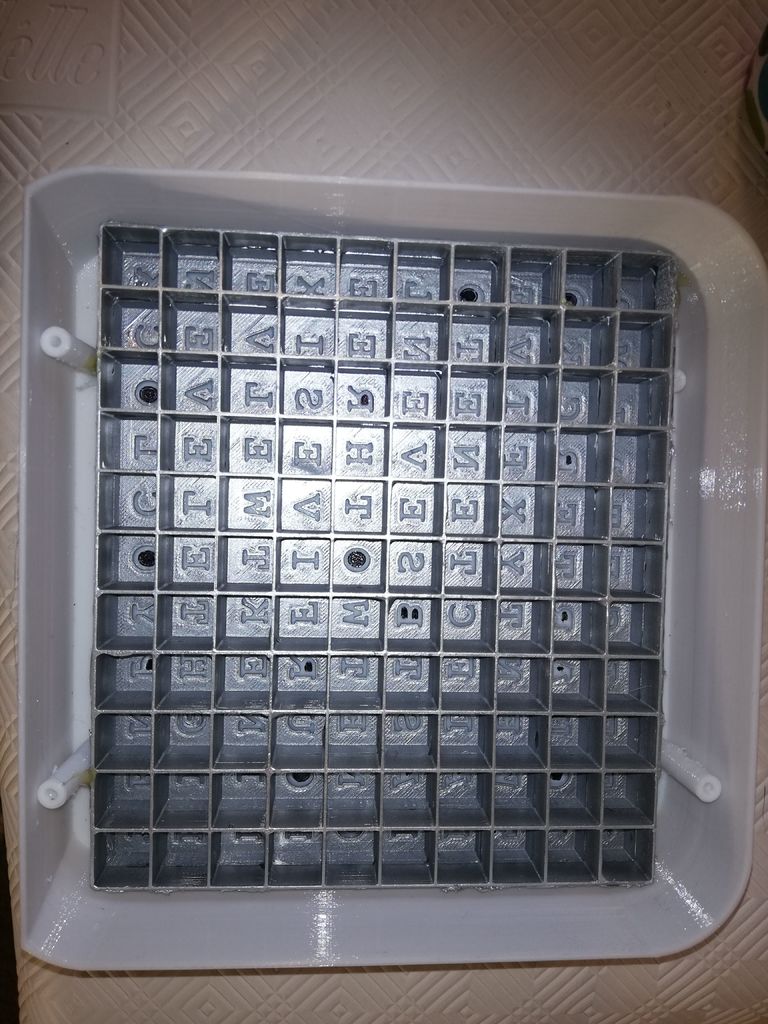

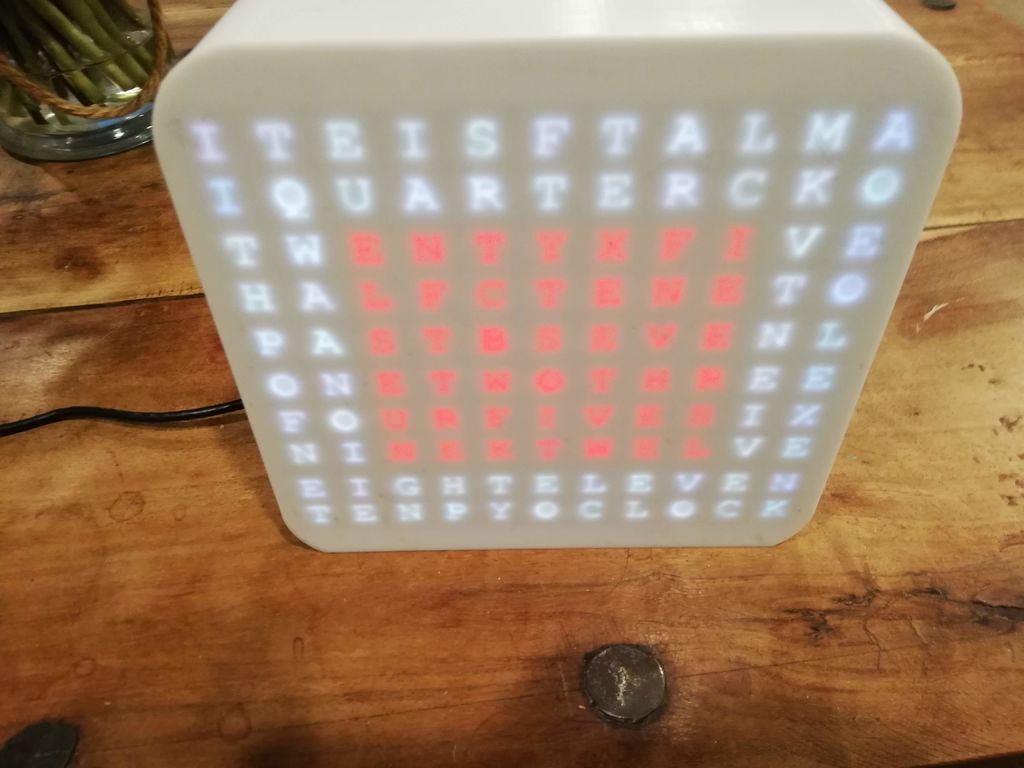

注意：打印擋板時，字母的某些部分沒有附件。例如，字母“O”的中心。不要擔心這些，因為如果有太多的擴散，你可以使用記號筆在前殼的背面上對它們進行著色。請參見上面的最終照片。

步驟3：構建并測試LED陣列

LED陣列

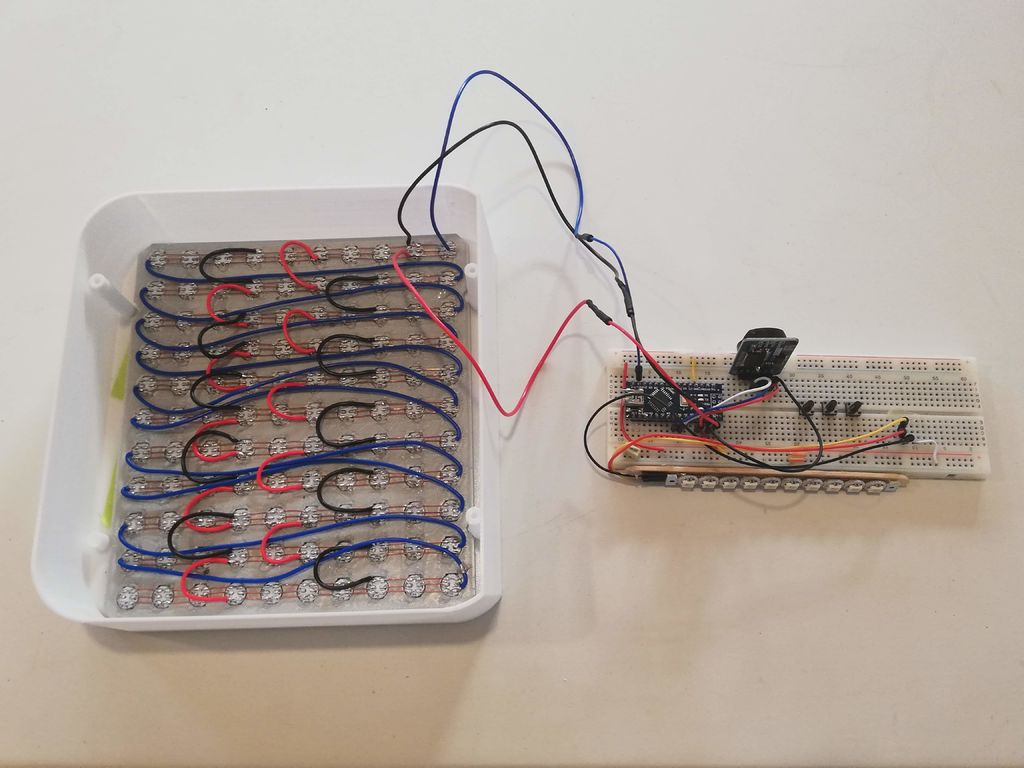

本機使用11x10 LED MAtrix，使用連接的110 Ws2812 LED根據電路圖串聯作為總線。

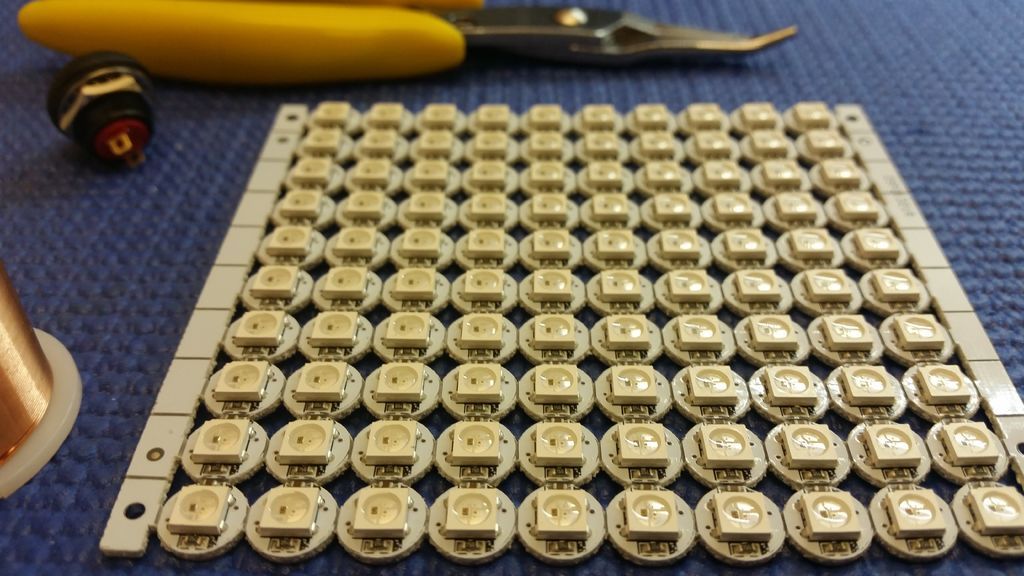

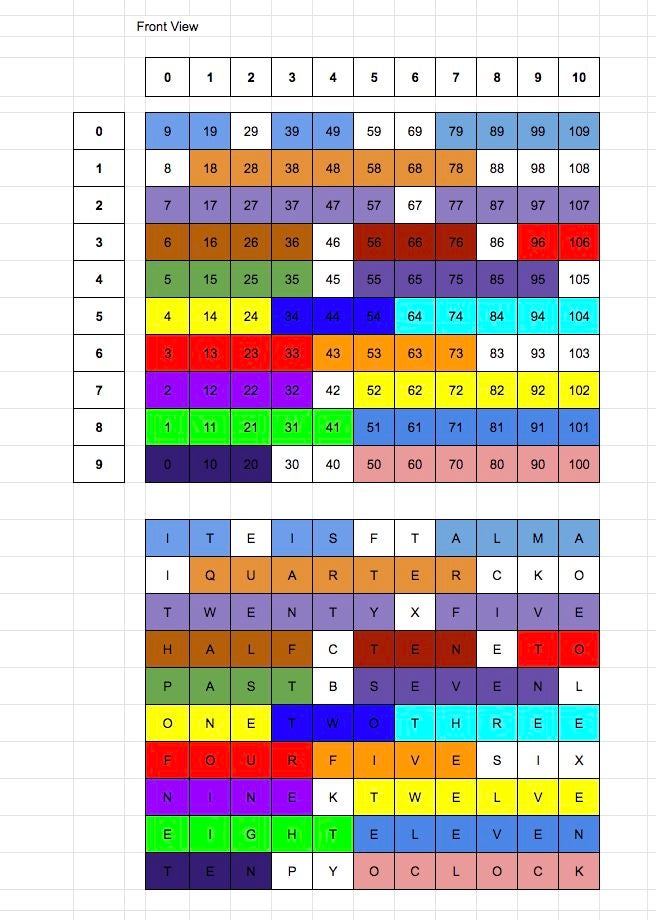

取下LED并小心地將它們定位在LED安裝座中，使LED遵循上面提供的圖案和編號。

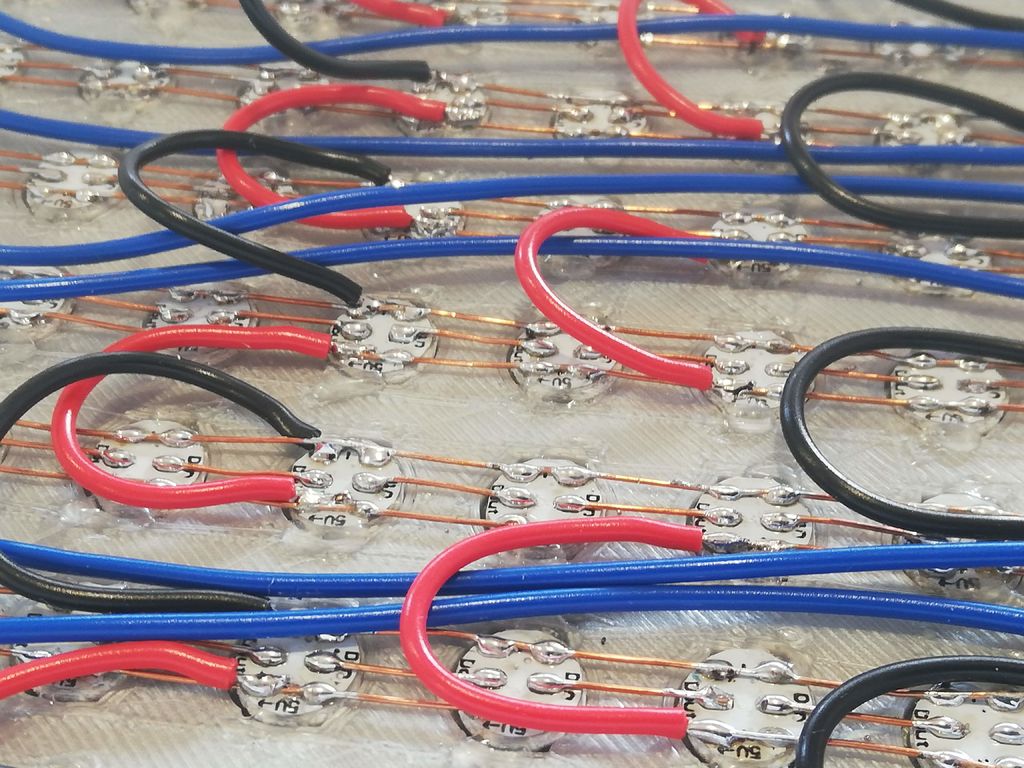

焊接+使用單芯貝爾線的ve和-ve連接已被剝離成一條長鏈參見照片。然后小心地沿數據線向下運行一根導線并焊接到位。然后我單獨剪掉每個LED上的數據連接，以便更容易連接。

我根據照片使用連接線連接每列LED。

測試LED

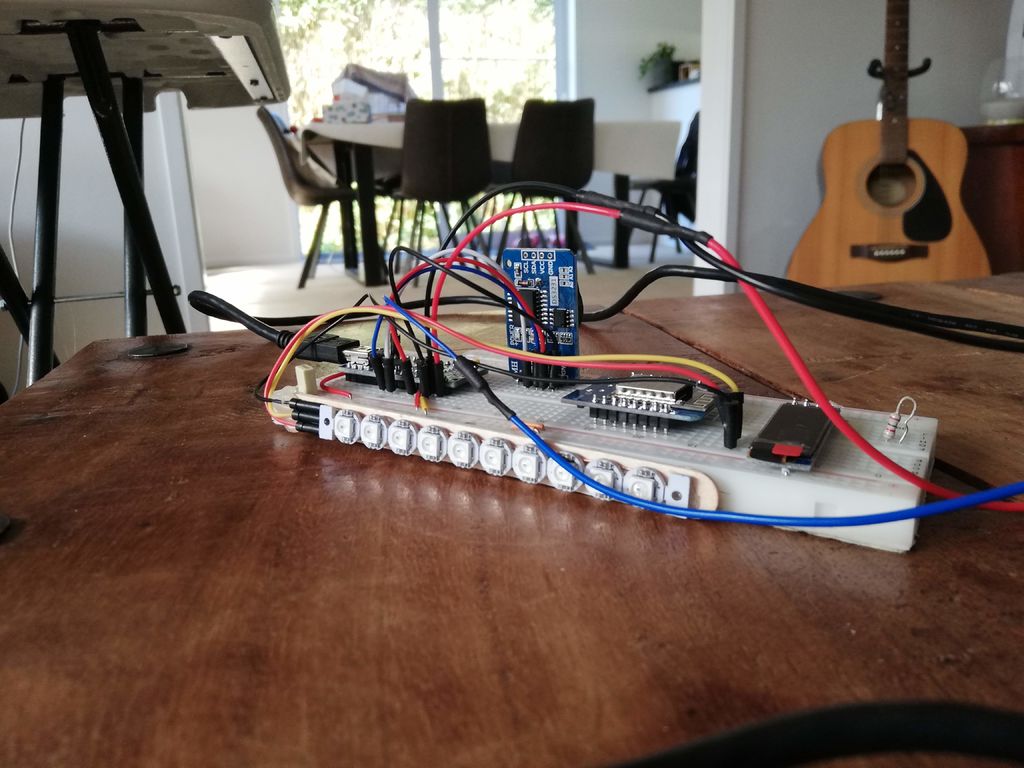

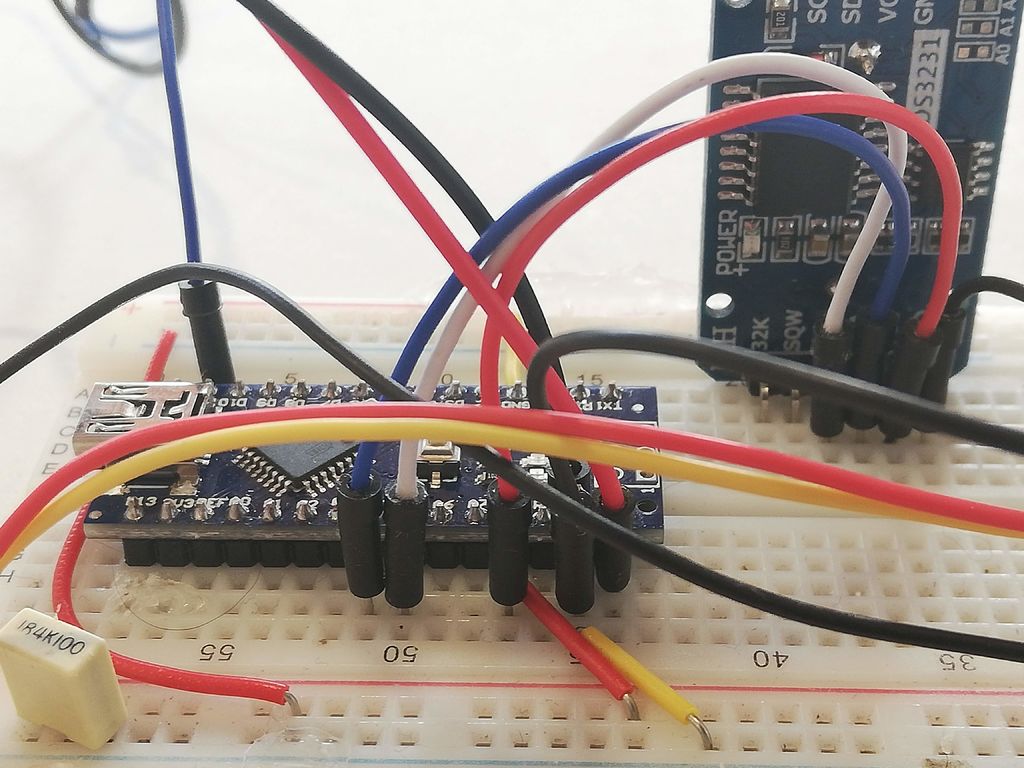

使用面包板和Arduino Nano，可以在此階段輕松測試LED。將Arduino Nano Vin和GND引腳暫時連接到LED陣列，然后將D11連接到Data引腳。

將Arduino Nano連接到LED陣列數據引腳并連接到桌面設備USB。

加載Arduino IDE，然后上傳提供的代碼。時鐘LED應該在沒有任何連接的情況下運行啟動測試，因此是測試陣列的好方法。如果在啟動期間有任何LED未點亮，則檢查連接和LED的方向以便解決。

步驟4：組裝電路和測試

組裝電路

現在你已經測試了可以組裝電路的LED陣列，

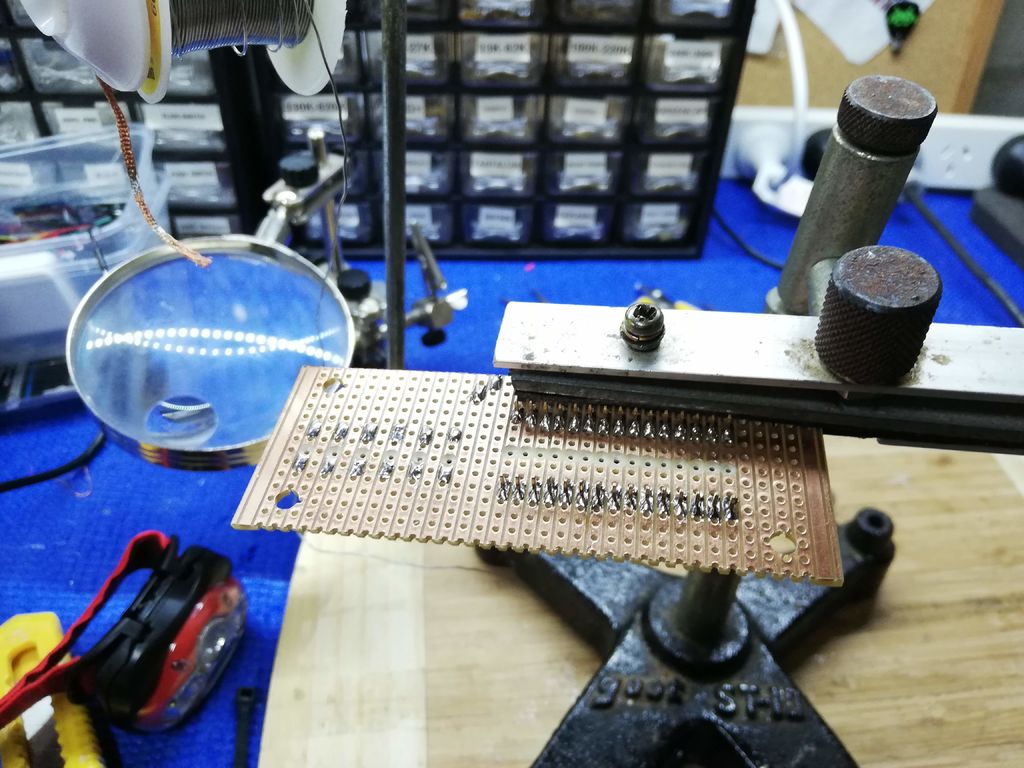

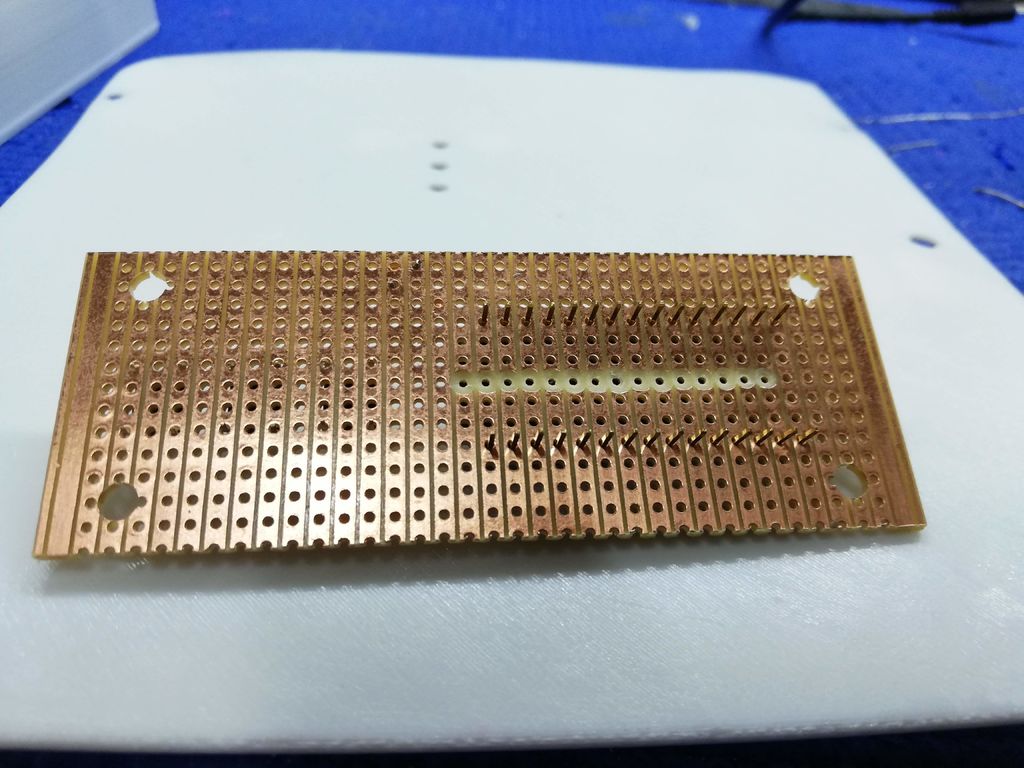

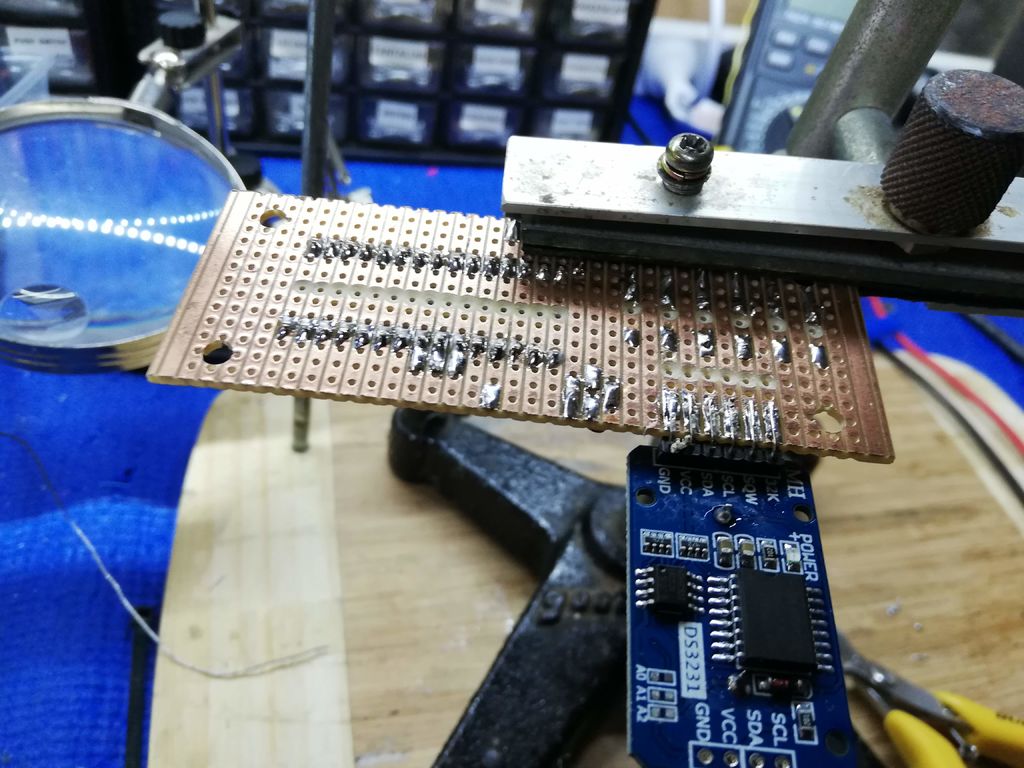

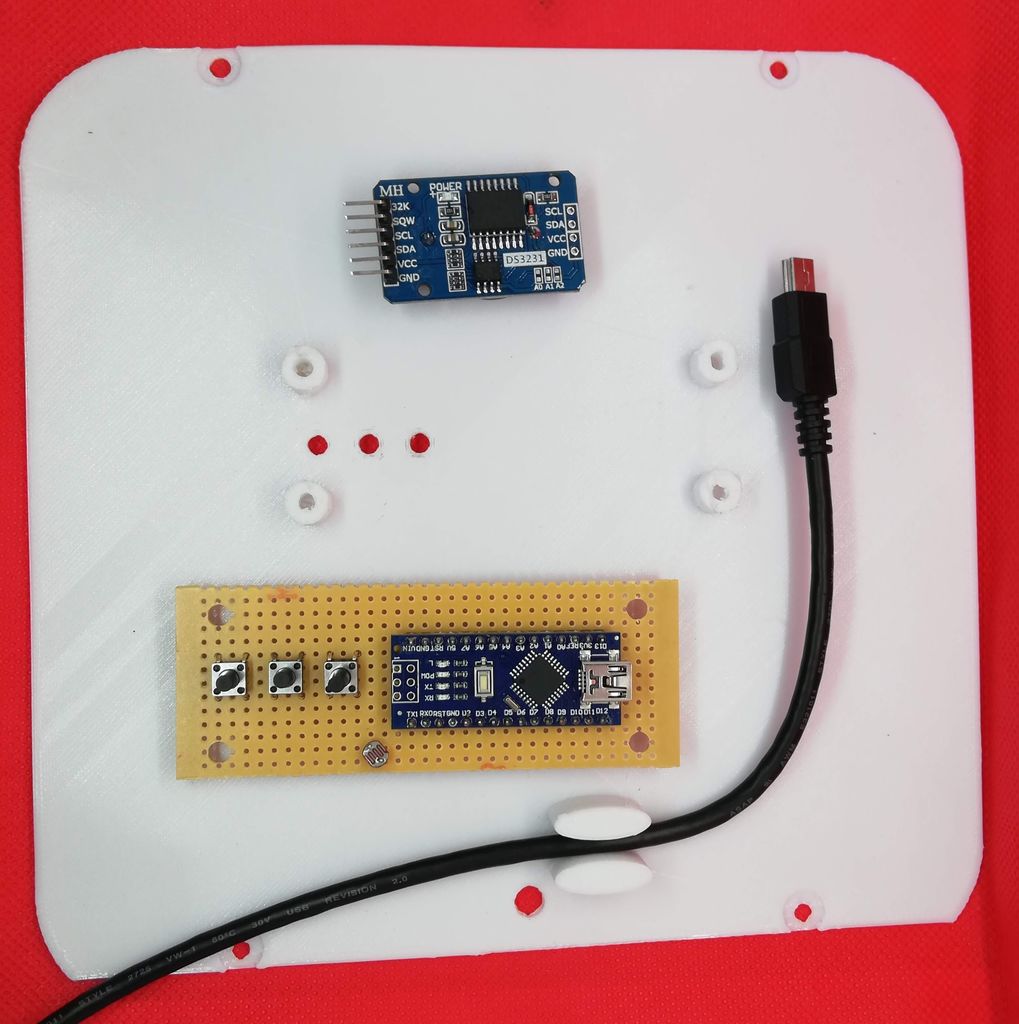

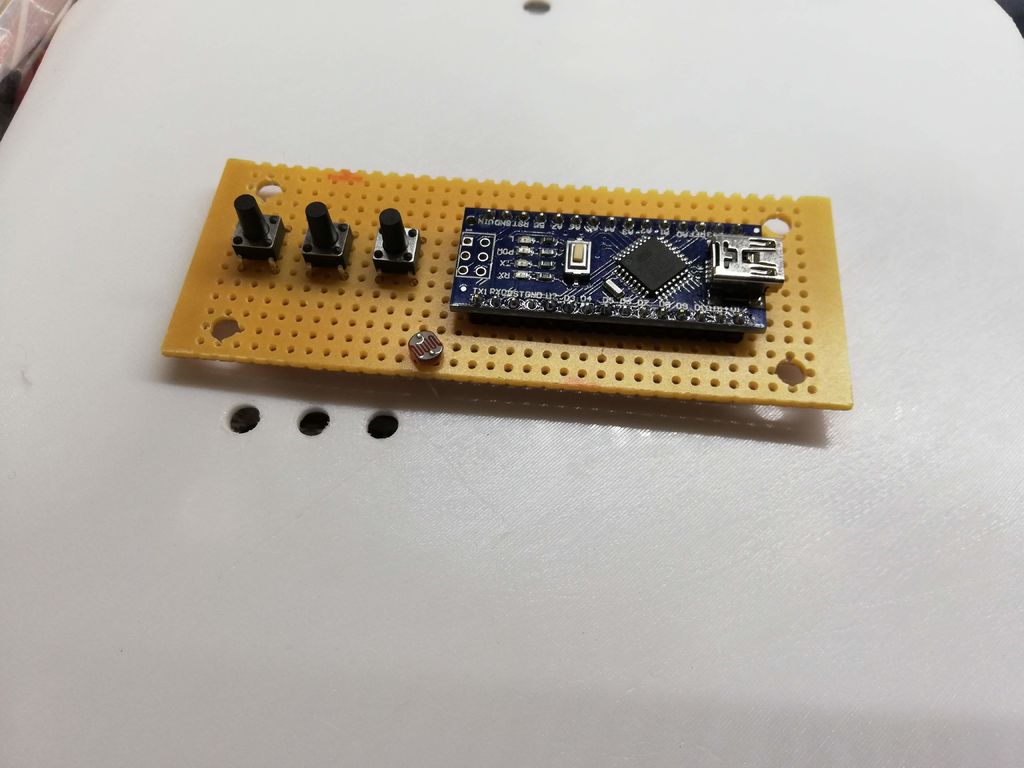

我提供了Vero Board布局的照片，因此您可以復制所提供的孔和布線布局。鉆出安裝孔并檢查3D打印讀取蓋的對齊情況。

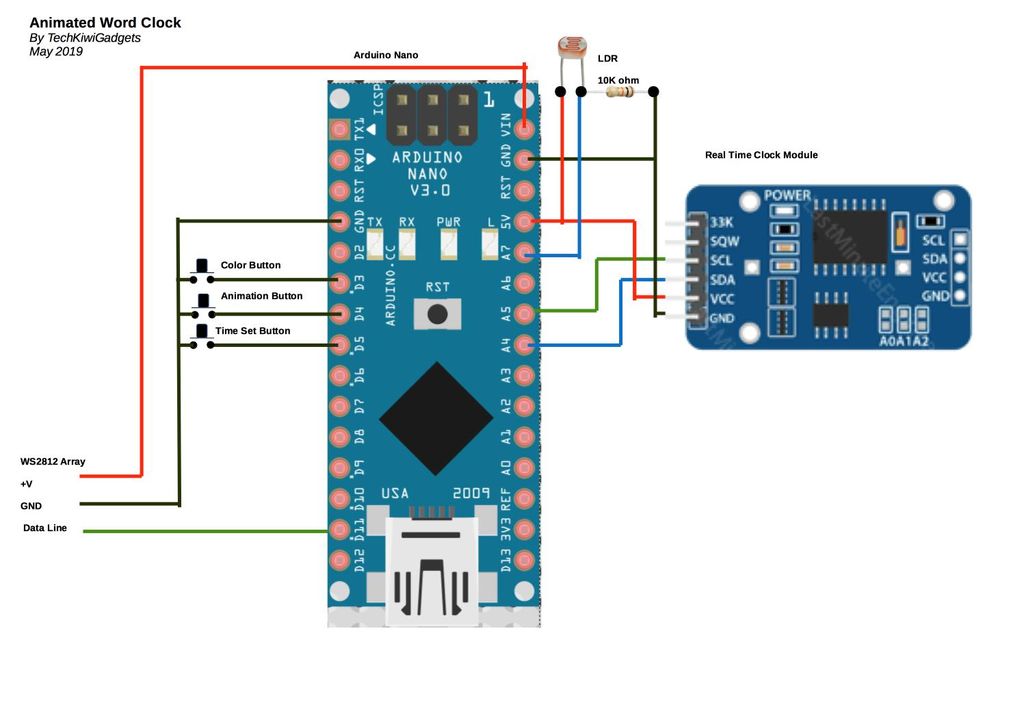

首先在Nano，開關和LED中焊接，然后根據電路圖連接接線。

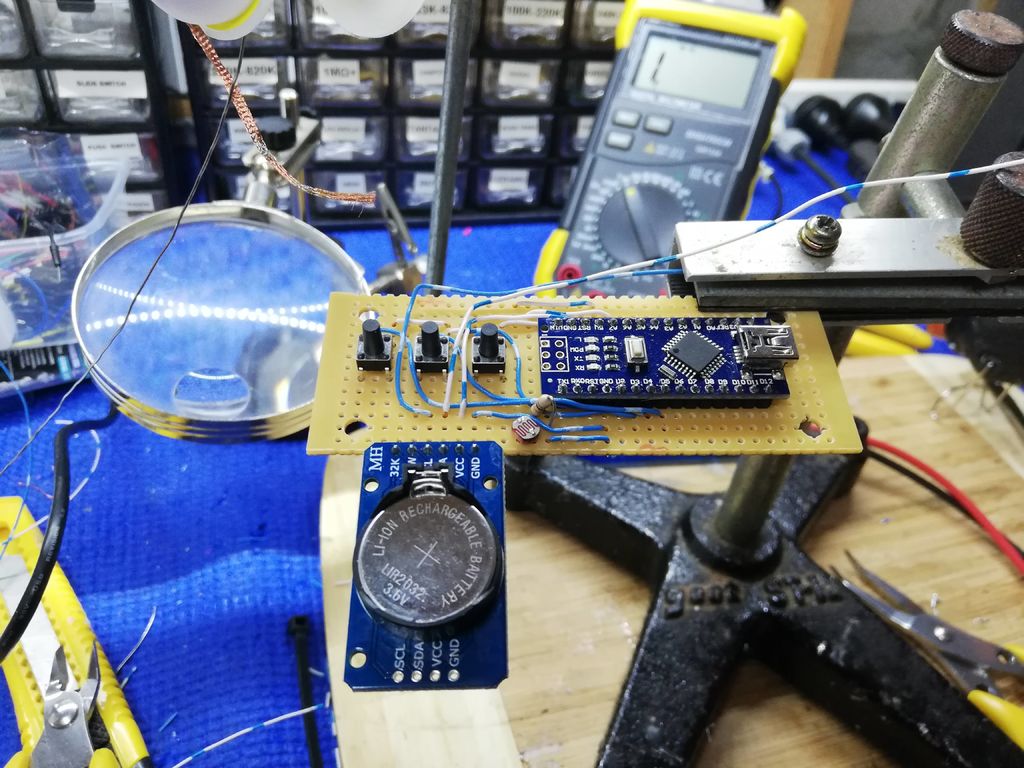

最后安裝了DS3232 RTC時鐘模塊，并根據提供的照片與Bell Wire連接到Nano。

加載Arduino IDE庫

這些需要添加到計算機上運行的Arduino IDE（集成開發環境），用于將計算機代碼寫入和上傳到物理板。

TimeLib.h

Wire.h

DS1307RTC.h

FastLED.h

按照Arduino IDE更新庫程序在下一步之前執行此操作。

設置時間

使用此步驟中提供的“時間設置”草圖，上傳到Nano并通過設置當前確保RTC正常運行。然后加載提供的代碼并測試LED操作。

步驟5：全部放在一起

最終裝配

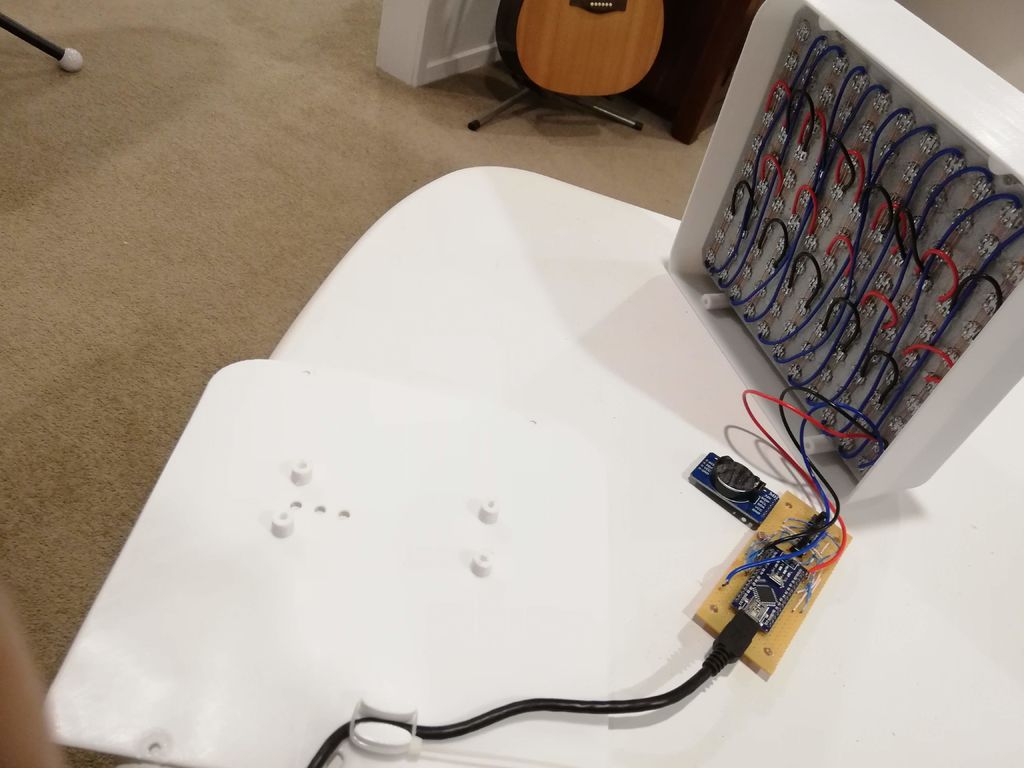

最后，將USB電纜穿過后殼蓋并固定在提供的和弦夾中。

擰入PCB的安裝座。在擋板背面和PCB之間放置一塊塑料，以避免任何短路。

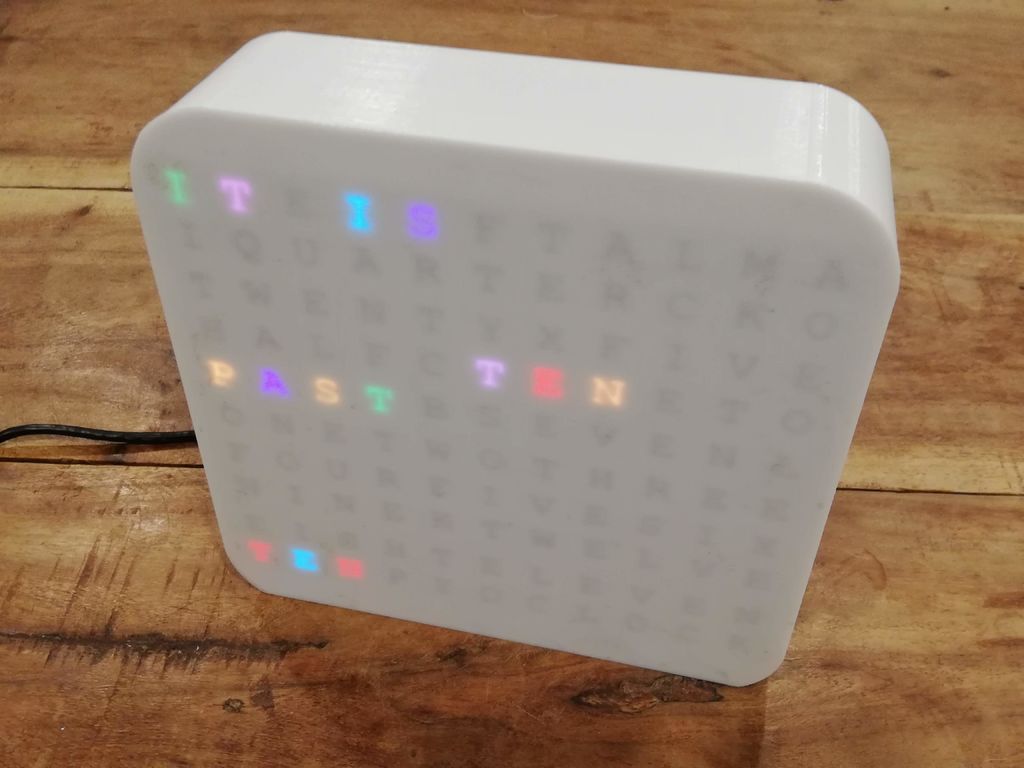

擰入后蓋，您應該準備好使用矩陣字時鐘

操作

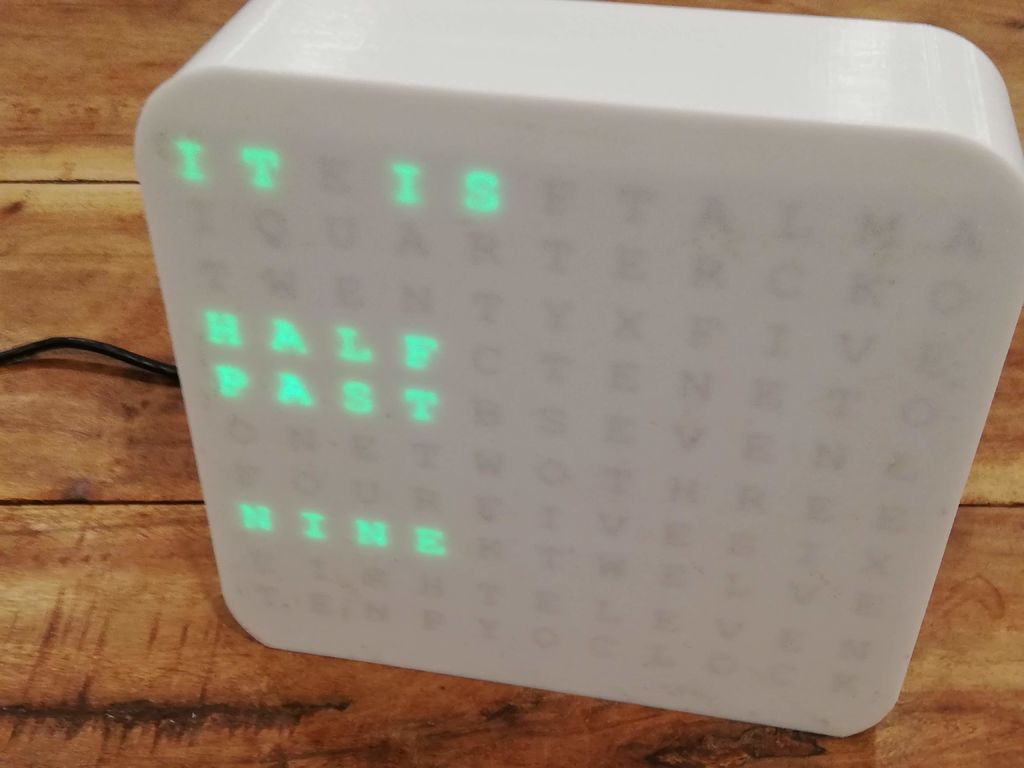

Word Clock有四種動畫模式

Rainbow Color

矩陣式

打字機樣式

標準靜態顯示

向下填充樣式

調整動畫

默認動畫是Rainbow顏色樣式。您可以通過按住左按鈕 幾秒鐘來增加動畫的方式，直到白色和紅色方塊填滿顯示屏。釋放按鈕然后動畫將顯示在時鐘上。

調整顏色

時鐘的默認顏色為綠色。您可以通過按住右鍵幾秒鐘來增加顏色，直到白色和藍色方形填充顯示。釋放按鈕，然后動畫將出現在時鐘上。

自動調光器

LDR提供足夠的靈敏度，可通過白色PLA外殼檢測黑暗和光照環境。我已經在代碼中對此進行了調整，以便在白天將LED打開到最亮的亮度。您可能需要根據LDR值進行調整。您可以通過打印analogRead（7）然后將時鐘暴露在黑暗和光照環境中然后在IDE監視器中顯示讀數來完成此操作。在代碼中進行適當調整。

注意：如果您不想打擾調光器，可以放棄LDR并更改代碼。變量“dimmer”具有20到100的數值，設置亮度。如果通過將其插入代碼的行176中將其設置為預定值

Dimmer = 50;//使用調光器變量手動設置亮度

手動時間調整

我建議您使用提供的設置時間草圖準確設置時間。使用外部USB端口為時鐘供電可以為您提供方便。 RTC將有一個可充電電池，應該保留大約24個月的時間，因此沒有真正的理由進行手動更改。

如果必須，您可以增加或減少時鐘的分鐘設置執行以下操作。

減少時間

按住右中鍵可以將時間減少一分鐘幾秒鐘，直到白色和紫色方塊填滿顯示屏。松開按鈕，然后進行更改。請記住時鐘只顯示五分鐘的時間變化，這意味著您需要重復直到看到更改。

增加時間

您可以增加時間按住右側和中間按鈕幾秒鐘，直到白色和紫色的方形填滿顯示屏一分鐘。松開按鈕，然后進行更改。請記住時鐘只顯示五分鐘的時間變化，這意味著您需要重復，直到看到更改。

顯示提供了一個嘗試五種不同顯示選項的機會，我只包括5 。
