有時您需要一個簡單的電路原理圖來說明您的指導性內容或其他內容。如果您只是想連接一些基本部件，那么像EagleCad這樣的專業工具可能會太大了。

我建議改用Webtronics。該軟件仍在開發中，但已經有用。您不必在計算機上設置程序，它可以直接在Web瀏覽器中運行。因此，您可以點擊鏈接立即嘗試。

功能：

非常簡單直觀

導入svg矢量圖形

導出svg矢量圖形

在網絡瀏覽器中運行-無需安裝軟件

缺點：

僅零件清單中的一些零件

非?；?/p>

第1步：菜單

因此，讓我們仔細看一下菜單。從左到右有十個按鈕：

導入文件-允許您導入任何svg圖形

清除繪圖區域-從工作表中刪除所有內容

制造芯片-設計IC

獲取零件-零件列表，選擇您的零件

單擊此按鈕以縮小，選擇要放大的區域

選擇形狀

單擊以開始布線-電路布線

添加文本

刪除所選形狀

保存文件-作為svg圖形

獲得此簡短概述后，我們可以開始進行下一步。

步驟2：添加零件

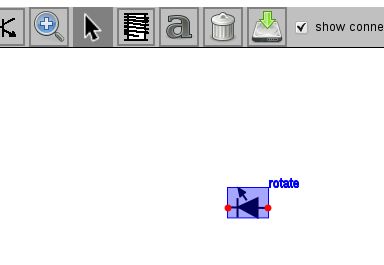

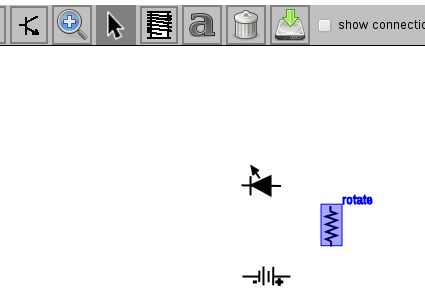

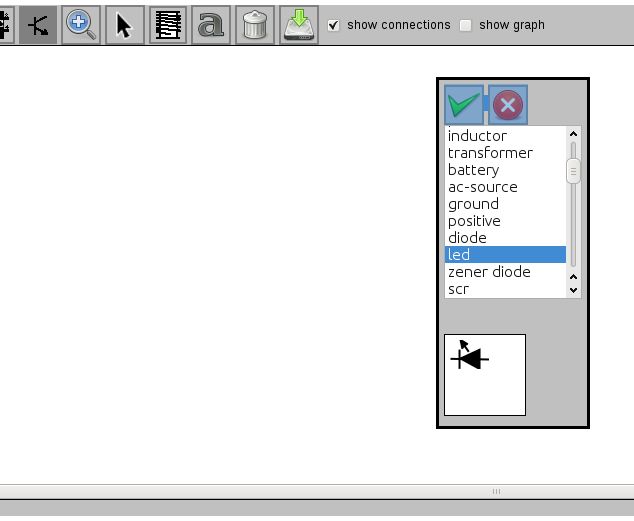

選擇“獲取零件”按鈕，將一些零件添加到繪圖區域。您會獲得可用零件的列表。選擇您的零件，然后單擊綠色的復選標記。將零件放置在所需位置，然后單擊鼠標左鍵。您可以通過單擊“旋轉” ：-）來旋轉它。很簡單，不是嗎？

添加您需要的所有零件，然后進行下一步以添加集成電路（芯片）。

步驟3：添加集成電路（芯片） ）

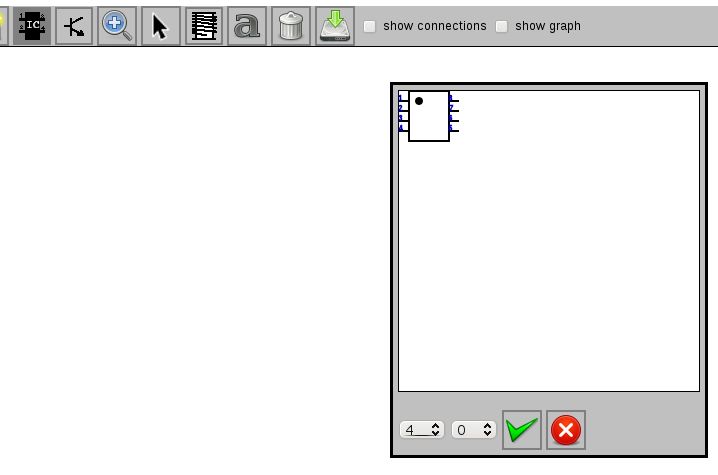

您可以在電路中使用IC。該軟件提供了繪制自定義IC的選項，而不是為每個已知芯片提供模板。單擊“制造芯片”按鈕，然后選擇IC的觸點數量。您可以選擇水平和垂直觸點來為IC制作自定義符號。

第4步：連接電路

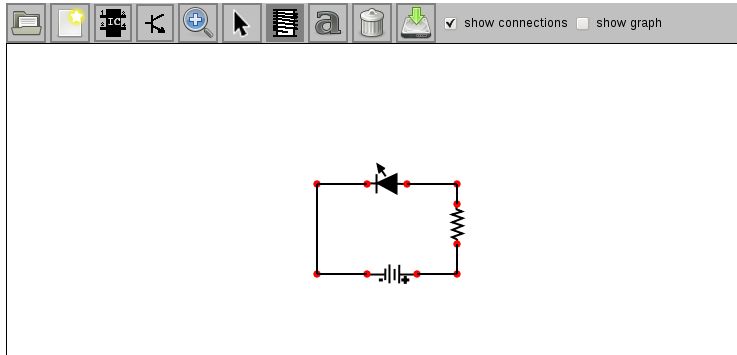

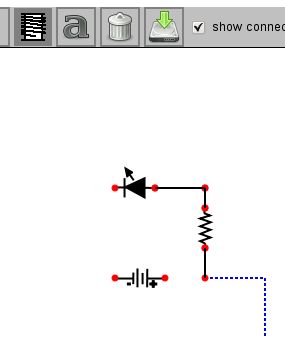

單擊“單擊以開始接線”按鈕。您也可以選擇“顯示連接”以顯示連接標記。現在，您可以像使用繪畫軟件繪制線條一樣繪制導線。

步驟5：添加文本

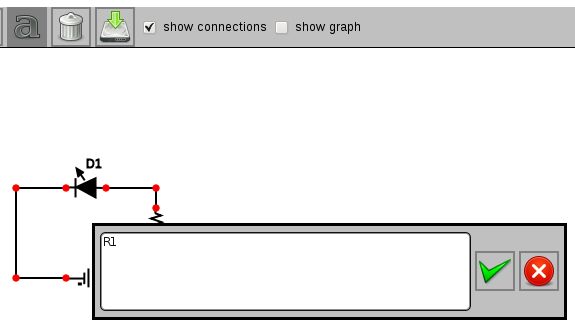

如果要標記零件或在圖形中添加一些描述性文本，請按“添加文本”按鈕并輸入一些單詞。您可以放置類似于放置零件的文本。

步驟6：保存并轉換文件

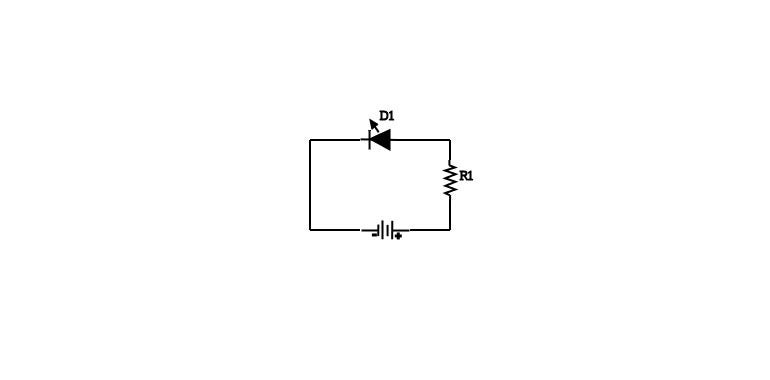

完成后，按“保存文件”按鈕將其導出為svg圖形。您可以使用GIMP或類似軟件將其轉換為png或jpg。我希望這篇簡短的概述可以幫助您獲得快速，良好的結果。我不是webtronics的作者，我只是發現它對簡單的電路有用而又聰明。您可以選擇相同或不同。在評論中表達您的觀點！
