配置為“軌分離器”（圖1中的IC1）的開關電容電壓逆變器提供雙極性（雙軌）本地電源，適用于具有一個或多個雙軌IC的單軌系統。此外，微型SOT-23封裝和相關元件只需要非常小的電路板面積。

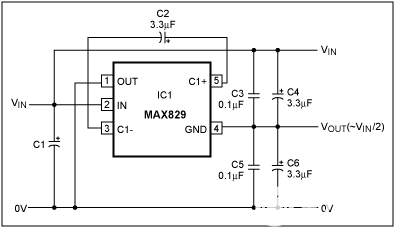

圖1.這種緊湊高效的電荷泵電路為單軌系統實現了本地雙軌電源。

接通電源后，跨接電容器 （C2） 交替連接在存儲電容器 C3/C4 和 C5/C6 上。此操作可均衡這些電容器上的電壓，并從V吸收電流在或 V外根據需要維護 V外≈ 1/2V在.

如果負載跨越 V在-V外和 V外-0V相等，IC處于靜態狀態，吸收約36μA電流。保持 V外在中軌電平，跨接電容器只需要提供不平衡負載引起的差動電流。當負載電流低于100μA時，IC的靜態電流會降低效率，但高于1mA時效率大于90%，這對于低功耗或電池供電應用來說非常出色。（電壓誤差和效率隨負載電流而變化，如圖2和圖3所示。

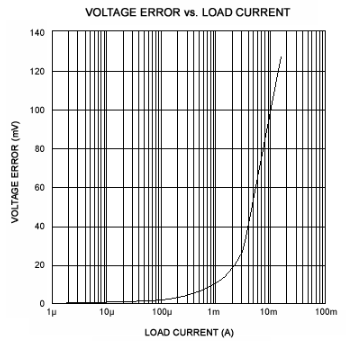

圖2.圖1中的輸出電壓誤差隨負載電流的增加而增加。

圖3.效率也隨圖1所示的負載電流而增加。

這種開關電容電路比簡單的分壓器提供更好的調節，比簡單的分壓器和運算放大器緩沖器組合提供更好的效率。其主要缺點是輸出噪聲隨負載的增加而增加（見表1）。V在（根據 IC 規范）限制為最大 5.5V，這是引腳 2 和 4 之間或引腳 1 和 4 之間允許的最大電壓。
