RJ45連接器的8個引腳功能（引腳定義圖解）
RJ45俗稱水晶頭，是以太網使用雙絞線連接時常用的一種連接器插頭，也稱8P8C。8P8C(8 position 8 contact)的意思是8個位置(Position，指8個凹槽)、8個觸點(Contact，指8個金屬接點)。

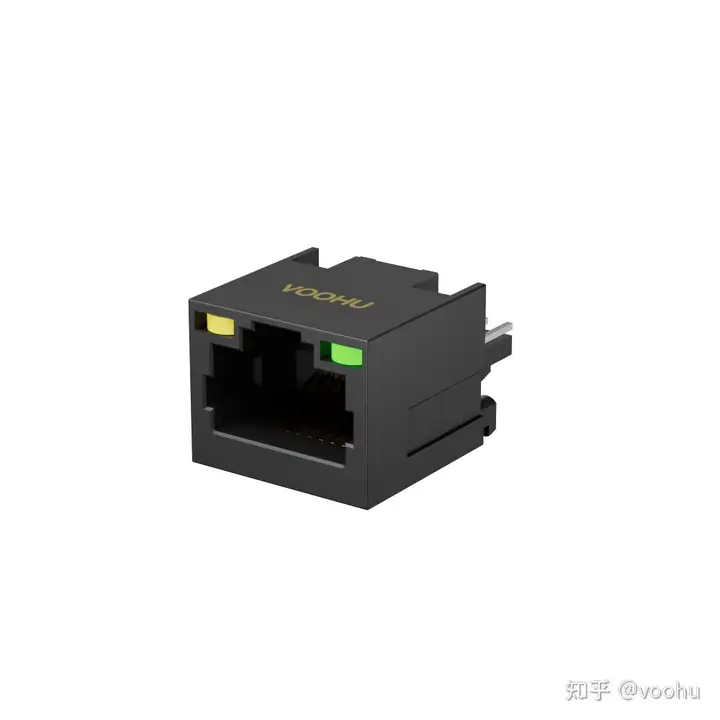

RJ45水晶頭
RJ45連接器8個引腳功能定義以常見的100M以太網(100Base-T4)為例，引腳功能如下
1. TX_D1+ (發送數據+)
2. TX_D1- (發送數據-)
3. RX_D2+ (接收數據+)
4. BI_D3+ (雙向數據+)
5. BI_D3- (雙向數據-)
6. RX_D2- (接收數據-)
7. BI_D4+ (雙向數據+)
8. BI_D4- (雙向數據-)
