國外拆解團隊ifixit已經送上了iPad mini 2的真機拆解，跟Air一樣，這貨的組裝過程中了用了大量的膠水，所以拆解起來相當麻煩。

iPad mini 2配備的是7.9寸屏，分辨率達到了2048×1536像素（ppi 326），搭載的64位雙核A7處理器（內有M7協處理器），至于該機的RAM，拆機已經顯示它確定是1GB，其攝像頭組合為500萬后置+120萬前置，提供802.11n雙通道MIMO Wi-Fi。

ifixit拆解這款iPad mini 2是Wi-Fi版本，其代號為A1489。為什么說蘋果坑爹呢？文章最后會給出真相。

mini 2的屏幕依然使用粘合劑固定，拆解起來要格外小心。

取下固定在面板周圍的螺絲，相比第一代的16顆來說，現在的mini 2固定螺絲只要7顆。

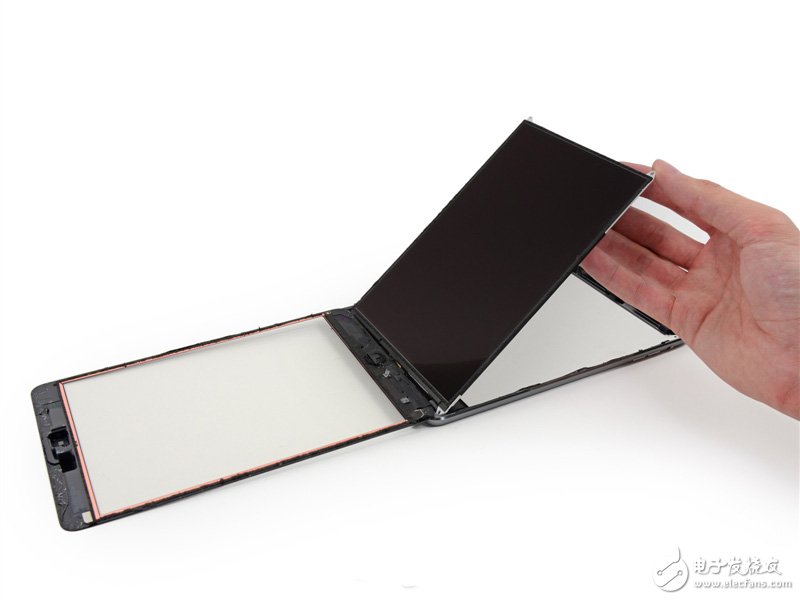

取出面板前切記先將LCD和數字轉換器電纜連接器拆下

mini 2相比上代mini厚了0.3mm，其問題出現在視網膜屏上。

紅色方框內是Parade DP675驅動，與iPad Air中的DP655很相似，橙色可能是液晶屏電源集成電路，德州儀器的TPS65143A和TPS65195。

拆解這臺mini 2的視網膜屏出自LG之手

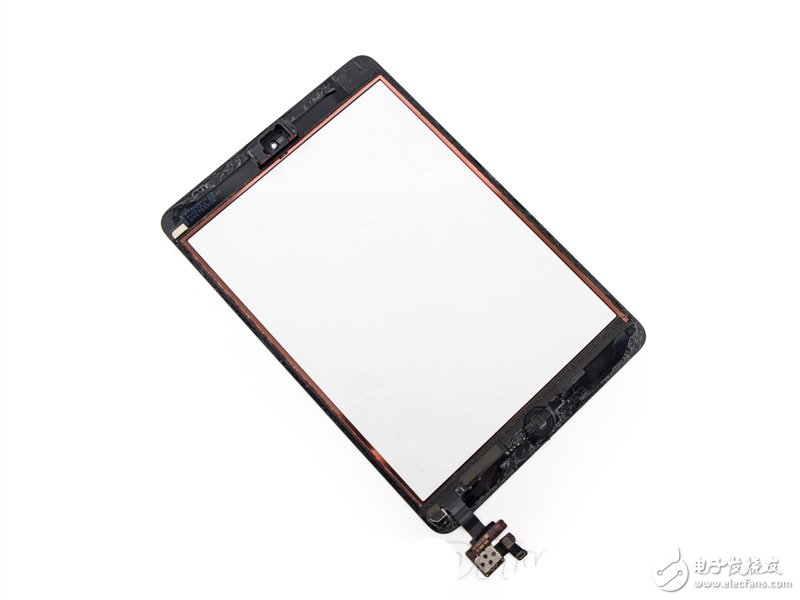

觸摸屏控制器是兩顆博通BCM5976，iPad Air、iPhone 5和iPhone 5s也都使用了跟它相似的控制器。

開始拆解電池

先加熱

相比Air來說，min 2的電池好拆解多了，不過也是用了大量的粘合劑。

相比上代的16.3Whr容量電池來說，mini 2的電池要大很多，具體參數是3.75V、24.3Whr、6471mAh。

mini 2的前置攝像頭（120萬像素，支持720p），型號為821-1752-A。

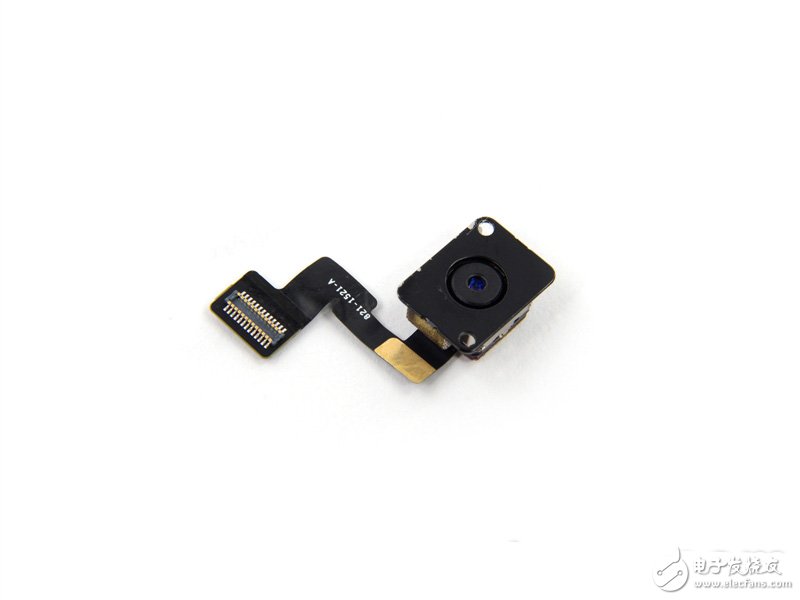

這是mini 2的后置攝像頭，500萬像素。

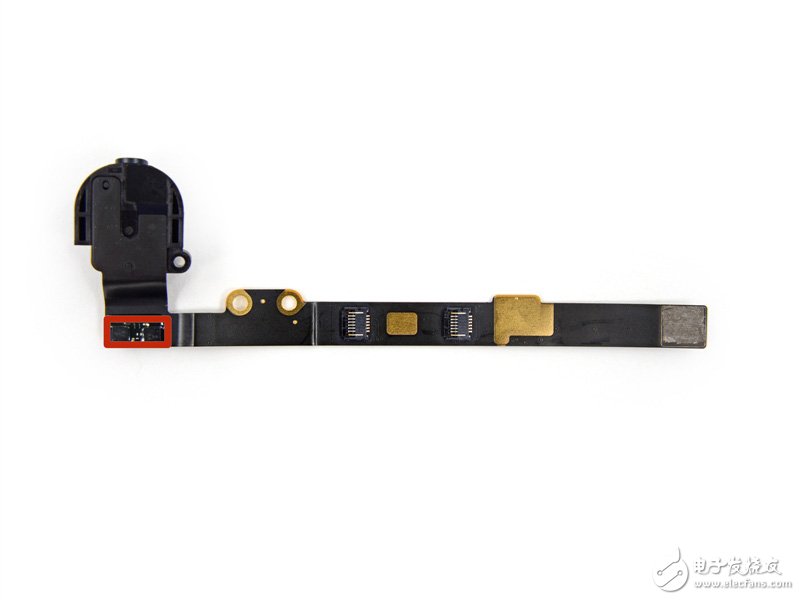

紅色可能是音頻放大器

mini 2的雙天線以及揚聲器

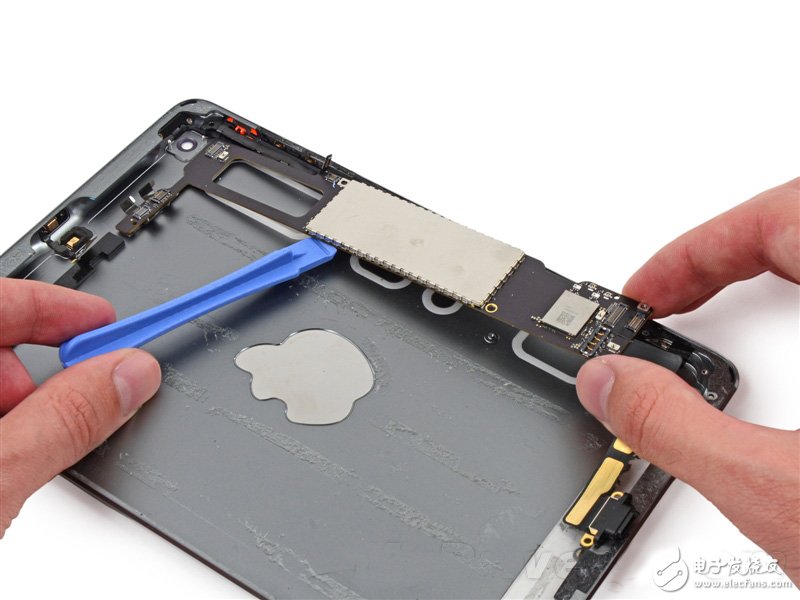

開始取出主板

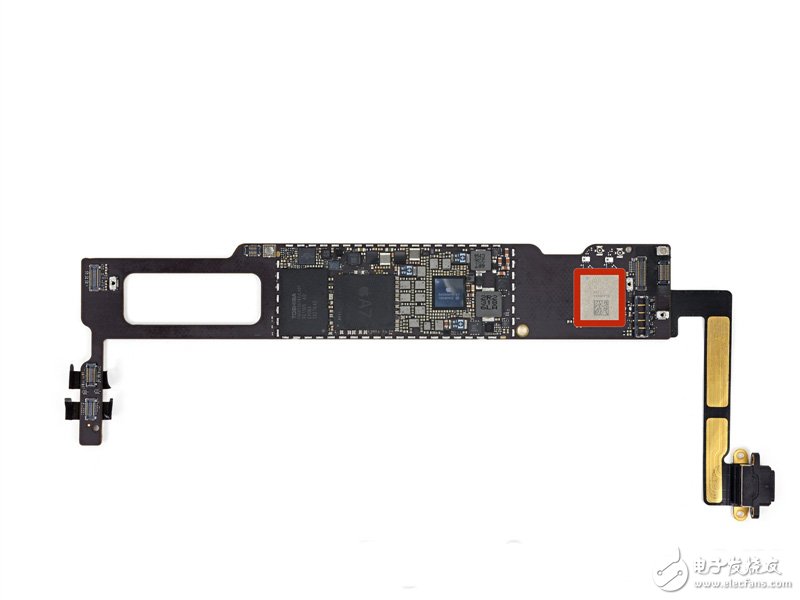

mini 2的主板已經展現在我們面前了

怎么有個洞？別緊張這是Wi-Fi版本，也就說它是安放LTE數據網絡芯片的。

開始介紹mini 2的主板：

紅色部分為A7處理器，型號為APL0698，與iPhone 5S、Air中的完全一樣，不過主頻定在了1.3GHz，同時mini 2內置的是爾必達F8164A1PD 1GB LPDDR3內存；

黃色部分為東芝THGBX2G7B2JLA01 16GB閃存；

綠色部分為意法半導體的B334 STMicro MEMS加速器/陀螺儀，跟Air中的完全一樣；

橙色部分為M7協處理器，恩智浦NXP LPC18A1。

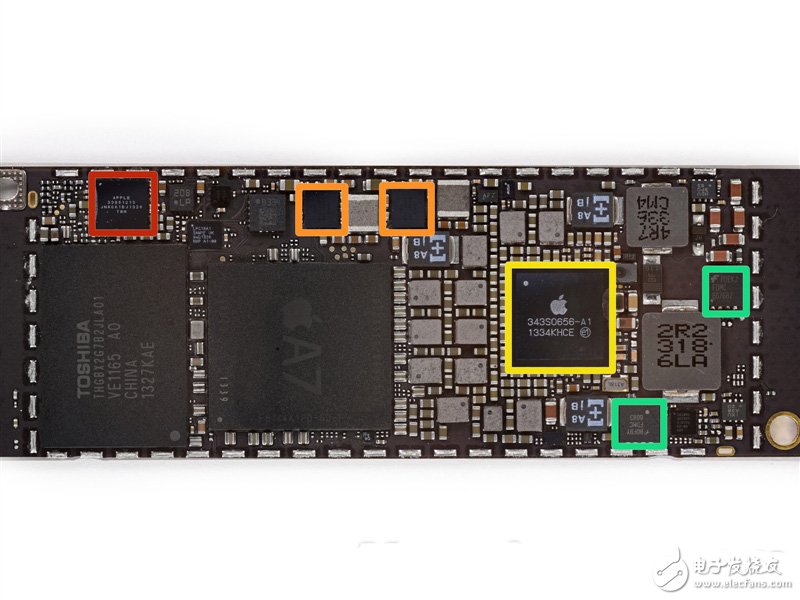

繼續mini 2的主板介紹：

黃色部分為電源管理IC 343 s0656-a1，可能是Air的變種版；

綠色部分為仙童半導體廠商的 FDMC6676BZ和FDCM6683 MOSFET；

橙色部分為338S1199芯片，與之前iPad mini中的338S1077相似；

紅色部分為338S1213 Cirrus音頻解碼芯片。

最后總結：拆解過iPad mini 2后，ifixit給出的該機可維修分數是2/10，也就說可維修性依然非常非常低。mini 2使用了大量的粘合劑，這給拆解過程帶來了很大的困難，最讓人無語的是，Lightning接口直接與主板焊接在了一起，如果你平時插拔時不小心用力過度，極有可能帶來很大的麻煩（換主板麻煩夠大吧）。

需要注意的是，mini 2的液晶屏和玻璃可以獨立更換，電池沒有與主板或其他組件焊接在一起。
