周立功教授新書《面向AMetal框架與接口的編程（上）》，對AMetal框架進行了詳細介紹，通過閱讀這本書，你可以學到高度復用的軟件設計原則和面向接口編程的開發思想，聚焦自己的“核心域”，改變自己的編程思維，實現企業和個人的共同進步。

第一章為AM824-Core 開發套件，本文為 1.5 MicroPort 模塊介紹和1.6 MiniPort 模塊說明。

1.5 MicroPort 模塊介紹

MicroPort 是一個標準的微型擴展接口，可以通過該接口擴展各種外圍模塊，堆疊實現不同的應用，目前支持MicroPort 接口的外設模塊有：SPI Flash 模塊（MicroPort-Flash）、EEPROM 模塊（MicroPort-EEPROM）和RTC 模塊（MicroPort-RTC）等。

>>> 1.5.1 SPI Flash 模塊

SPI Flash 模塊（MicroPort - Flash），按照MicroPort 接口將控制引腳引出，便于和支持MicroPort 接口的主機相連，其實物詳見圖1.25（a）。MicroPort-Flash 采用旺宏的安全Flash產品MX25L1608D，可通過SPI 標準接口對其進行訪問，其容量為16Mb，典型可擦寫100 000次，數據可保持20 年。SPI Flash 模塊（MicroPort- Flash）插在主控制器上的MicroPort 接口（P1端口）功能定義詳見圖1.25（b）。MCU 通過MicroPort 接口與SPI Flash 模塊（MicroPort - Flash）直接相連，實現對Flash 的訪問，引腳功能說明詳見表1.9。

圖1.25 SPI Flash 模塊實物圖與接口定義

表1.9 SPI Flash 模塊功能引腳說明

[1] 默認沒有引出，可根據實際情況選擇焊接對應的0 歐電阻；

[2] 默認沒有引出，該功能默認和5 號位功能重疊，使用其他模塊時若5 號位功能沖突則可通過0 歐電阻將nCS 功能切換到該引腳。

SPI Flash 模塊（MicroPort-Flash）具體電路詳見圖1.26，實際硬件中R3和R4 電阻沒有焊接，默認nWP 和HOLD 沒有引出來，如果有需要可以通過焊接R3 和R4 后進行測試。

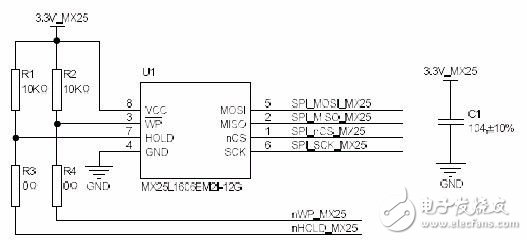

圖1.26 SPI Flash 模塊電路

>>> 1.5.2 EEPROM 模塊

EEPROM 模塊（MicroPort-EEPROM），按照MicroPort 接口將控制引腳引出，便于和支持MicroPort 接口的主機相連，其實物詳見圖1.27（a）。EEPROM 模塊（MicroPort-EEPROM）插在主控制器上的MicroPort 接口（P1 端口）功能定義詳見圖1.27（b）。

圖1.27 EEPROM 模塊實物圖與接口定義

MCU 通過MicroPort 接口與EEPROM 模塊（MicroPort -EEPROM）直接相連，實現對EEPROM 的訪問，引腳功能說明詳見表1.10。

表1.10 EEPROM 模塊功能引腳說明

MicroPort – EEPROM 采用復旦微半導體的FM24C02C，容量為2048 位（256 個字節），可使用I2C 接口對其進行訪問，默認7bit 從機地址為0x50，硬件電路詳見圖1.28。

圖1.28 EEPROM 模塊電路

>>> 1.5.3 RTC 模塊

RTC 模塊（MicroPort-RTC）是基于NXP推出的PCF85063AT 時鐘芯片，該芯片作為一款CMOS 實時時鐘和日歷，最適合低功耗應用，所有地址和數據都可通過I2C 總線進行傳輸，最大數據速率高達400 kbit/s。該模塊按照MicroPort 接口將控制引腳引出，便于與支持MicroPort 接口的主控制器相連，其實物詳見圖1.29（a）。時鐘模塊（MicroPort-RTC）插在主控制器上的MicroPort 接口（P1 端口）功能定義詳見圖1.29（b）。MCU 通過MicroPort 接口與時鐘模塊（MicroPort-RTC）直接相連訪問PCF85063，引腳功能說明詳見表1.11。

表1.11 時鐘模塊功能引腳說明

注：默認沒有引出，可根據實際情況選擇焊接對應的0 歐電阻。

圖1.29 時鐘模塊實物圖與接口定義

MCU 采用I2C 接口對MicroPort - RTC 進行訪問，默認7bit 從機地址為0x51，硬件電路詳見圖1.30。實際硬件中R1、R2 和R3 電阻沒有焊接，默認CLKOUT 和INT 功能沒有引出來，如果有需要可以通過焊接相應電阻進行測試。INT 兩個位置可以根據實際應用進行選擇性焊接，設計兩個位置主要是避免應用中和其他模塊功能沖突，盡可能多的提供選擇。

圖1.30 RTC 模塊電路

注：PCF85063/PCF8563 的SDA、SCL 和INT 引腳均為開漏結構，實際應用一定要接上拉電阻。

圖1.30 中的C2 默認不焊接，主要是PCF85063 內部已經集成負載電容，無需外接，而該電路同時兼容PCF8563 的應用，PCF8563 使用時需要外接C2 處的電容。D1 是一個共陰極雙二極管，主要作用是J1 接口外接電池時可將電池與3.3V 電源隔離，避免電池通過3.3V給其他系統供電浪費能量或3.3V 系統直接給電池充電（一般這里采用不可充電電池）。

>>> 1.5.4 USB 模塊

USB 模塊（MicroPort-USB）是基于EXAR公司的XR21V1410IL16TR-F 全速USB-UART轉換芯片，其USB 接口符合USB2.0 規范，支持12Mbps 的數據傳輸速率。該模塊按照MicroPort 接口將控制引腳引出，便于與支持MicroPort 接口的主控制器相連，其實物詳見圖1.31（a）。USB 模塊（MicroPort-USB）插在主控制器上的MicroPort 接口（P1 端口）功能定義詳見圖1.31（b）。

圖1.31 USB 模塊實物圖和接口定義

MCU 通過MicroPort 接口與USB 模塊（MicroPort-USB）直接相連，實現USB 模塊的控制，引腳功能說明詳見表1.12。

表1.12 USB 模塊功能引腳說明

XR21V1410IL16TR-F 全速USB-UART 轉換芯片，其USB 接口符合USB2.0 規范，支持12Mbps 的數據傳輸速率。硬件電路詳見圖1.32。模塊通過MicroUSB 插座輸入數據，轉換為串口數據后跟主控MCU 通信，實現USB 轉串口功能。模塊自帶5V 轉3.3V 的電源芯片U3，無需底板額外供電，其輸出電流可達300mA,滿足XR21V1410IL16TR-F 的工作需求。ESD 保護二極管U2 為USB 接口電路提供可靠的ESD 保護。

圖1.32 USB 模塊電路

>>> 1.5.5 RX8025T 模塊

RX8025T 模塊（MicroPort-RX8025T）是基于EPSON 推出的I2C 總線實時時鐘芯片RX-8025T，該型號內置高穩定度的32.768KHz的DTCXO（數字溫度補償晶體振蕩器），除了提供日歷功能和時鐘計數功能外，該芯片還提供豐富的其它功能如鬧鐘、定周期定時器、時間更新中斷和時鐘輸出功能。該模塊按照MicroPort 接口將控制引腳引出，便于和支持MicroPort 接口的主機相連，其實物見圖1.33（a）。RX8025T 模塊（MicroPort - RX8025T）插在主控制器上的MicroPort 接口（P1 端口）功能定義詳見圖1.33（b），MCU 通過MicroPort 接口與RX8025T 模塊（MicroPort-RX8025T）直接相連，實現RX8025T 模塊的控制，引腳功能說明詳見表1.13。

圖1.33 RX8025T 模塊實物圖與接口定義

表1.13 RX8025T 模塊功能引腳說明

MCU 采用I²C 接口對MicroPort - RX8025T 進行訪問，讀地址：0x65h,寫地址：0x64h，硬件電路詳見圖1.34，其電路設計與RX8025SA 兼容，但RX-8025T 只有一路中斷輸出功能，由MicroPort 接口P1 的Pin5 引出。RX-8025T 芯片內置高精度的32.768kHz 晶體，無需外接晶體就可以實現高精度的實時計時功能。中斷輸出引腳由上拉電阻接到系統電源，保證其引腳在不使用中斷輸出功能時處于穩定的電平狀態。D1 是一個共陰極雙二極管，主要作用是P1 接口外接電池時可將電池與3.3V 電源隔離，避免電池通過3.3V 給其他系統供電浪費能量或3.3V 系統直接給電池充電（一般這里采用不可充電電池）。

圖1.34 RX8025T 模塊電路

>>> 1.5.6 DS1302 模塊

DS1302 模塊（MicroPort-DS1302）是基于DALLAS 公司推出的高性能、低功耗、帶RAM的實時時鐘芯片，可以對年、月、日、周、時、分、秒進行計時，具有閏年補償功能，工作電壓為2.0V~5.5V，并具有涓細電流充電能力。該模塊按照MicroPort 接口將控制引腳引出，便于和支持MicroPort 接口的主機相連，其實物見圖1.35（a）。DS1302 模塊（MicroPort -DS1302）插在主控制器上的MicroPort 接口（P1端口）功能定義詳見圖1.35（b）。

圖1.35 DS1302 模塊實物圖與接口定義

MCU 通過MicroPort 接口與DS1302 模塊（MicroPort-DS1302）直接相連，實現DS1302模塊的控制，引腳功能說明詳見表1.14。

表1.14 DS1302 模塊功能引腳說明

DS1302 采用三線接口與MCU 進行同步通信，外部連接32.768kHz 的晶振為其提供準確的時鐘源，時鐘的精度取決于晶振的精度以及晶振的引腳負載電容。芯片具有主電源/后備電源雙電源引腳，其中主電源VCC2 連接到系統電源3.3V_DS1302，備用電源VCC1 連接到電池， DS1302 是由VCC1 或VCC2 兩者中的較大者供電。當VCC2 大于VCC1+0.2V，VCC2 給芯片供電。當VCC2 小于VCC1 時，芯片由VCC1 供電，因此在主電源關閉的情況下，能保持時鐘的持續運行，硬件詳細電路詳見圖1.36。

圖1.36 DS1302 模塊電路

>>> 1.5.7 Analog 模塊

Analog 模塊（MicroPort-Analog）是基于3Peak 的LMV358A 運放芯片開發的低功耗、高性能型模擬信號采集與輸出模塊。Analog 模塊插在主控制器上的MicroPort 接口（P1 端口）功能定義詳見圖1.37（b）。

圖1.37 Analog 模塊實物圖與接口定義

MCU 通過MicroPort 接口與Analog 模塊（MicroPort-Analog）直接相連，實現與AD 采集通道的連接、控制DA 輸出通道，引腳功能說明詳見表1.15。

表1.15 Analog 模塊功能引腳說明

MicroPort - Analog 包含2 個用于ADC 驅動及抗混疊濾波的3 階低通濾波器，1 個用于PWM DAC 的6 階低通濾波器。模塊與MCU 配合使用，可以更好的發揮MCU 片上ADC性能，使用ADC 功能時濾波器的輸入引腳與所需要采集的信號源直接相連，實現高輸入阻抗的信號采集功能，信號的輸入范圍為0~3.3V，其硬件電路詳見圖1.38。

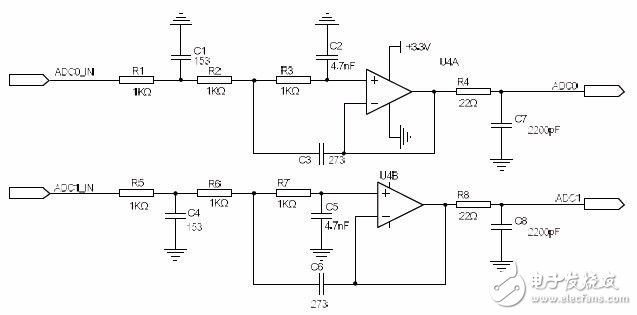

圖1.38 ADC 驅動電路

使用PWM DAC 功能時濾波器的輸出引腳經過濾波器處理后，得到一個與占空比成正比的模擬電壓值，可實現DAC 功能，具有低輸出阻抗，信號輸出范圍為0~3.3V，其硬件電路詳見圖1.39。

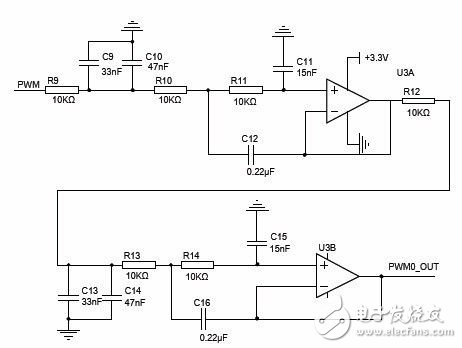

圖1.39 DAC 濾波電路

1.6 MiniPort 模塊說明

>>> 1.6.1 LED 模塊

LED 模塊（MiniPort-LED）集成8 個LED，按照MiniPort 接口將控制引腳引出，便于和支持MiniPort 接口的主機相連。可通過8 個I/O對其進行控制，LED 模塊的MiniPort 接口母座（J4B 端口）功能定義詳見圖1.40，MCU通過MiniPort 接口驅動LED 模塊（MiniPort-LED）引腳功能說明詳見表1.16。

表1.16 LED 模塊引腳說明

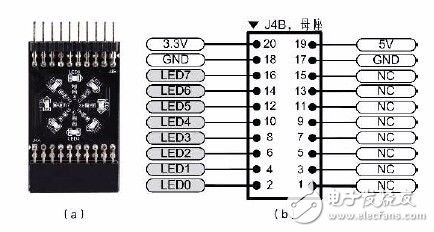

圖1.40 LED 模塊實物與接口定義圖

LED 模塊（MiniPort - LED）電路詳見圖1.4.1，其中LED 為低電平有效（低電平亮）。通過MiniPort B（排母）與MiniPort A（彎針）相連，完成對LED 模塊（MiniPort - LED）的控制。

圖1.41 LED 模塊電路

LED 模塊通過MiniPort B（排母）與主控制器底板相連，同時將其余不使用的I/O 通過MiniPort A（彎針）引出，實現模塊的橫向堆疊。L1~L15 代表將A/B 接口未使用的對應接口相連，便于堆疊擴展。

>>> 1.6.2 數碼管模塊

數碼管模塊（MiniPort-View）集成2 個八段數碼管，按照MiniPort 接口將控制引腳引出，便于和支持MiniPort 接口的主機相連。通過COM0、COM1 控制數碼管的位選，seg A~segDP 連接數碼管的SEG 端，數碼管模塊對應主控制器MiniPort 接口（J4 端口）功能定義詳見圖1.42。MCU 通過MiniPort 接口驅動數碼管模塊（MiniPort-View）引腳功能說明詳見表1.17。

圖1.42 數碼管模塊實物與接口定義圖

表1.17 數碼管模塊引腳說明

數碼管模塊（MiniPort - View）由兩個共陽數碼管LN3461BS 組成，具體電路詳見圖1.43。seg A~seg DP 8 個端口作為驅動數碼管段選的接口，通過470 歐限流電阻與數碼管的段選端（a，b，c，d，e，f，g，dp）相連。COM0 和COM1 作為位選控制位，通過5.1K 電阻連接到PNP 型三極管的基極，三極管的發射極接3.3V 電源，集電極與數碼管的位選段相連。由于數碼管的8 個段選都需要通過COM 端進行供電，僅僅通過MCU 的I/O 電流驅動能力有限，為此本設計中加入三極管，增加COM 端驅動電流。

圖1.43 數碼管模塊電路圖

數碼管模塊通過MiniPort B（排母）與主機相連，同時將其余不使用的I/O 通過MiniPortA（彎針）引出，實現模塊的橫向堆疊。L1~L11 代表將A/B 接口未使用的對應接口相連，便于堆疊擴展。

>>> 1.6.3 按鍵模塊

按鍵模塊（MiniPort - Key）集成4 個按鍵，按照MiniPort 接口將控制引腳引出，便于和支持MiniPort 接口的主控制器相連。按鍵模塊對應主控制器MiniPort 接口（J4端口）功能定義詳見圖1.44。MCU 通過MiniPort 接口控制按鍵模塊（MiniPort-Key）引腳功能說明詳見表1.18。

圖1.44 按鍵模塊實物與接口定義圖

表1.18 按鍵模塊引腳說明

按鍵模塊（MiniPort - Key）的電路詳見圖1.45，采用矩陣鍵盤方式進行排列，其中KR0、KR1 為行線，KL0、KL1 為列線，列線與數碼管COM 段共用（軟件在實現數碼管動態顯示和實現按鍵動態掃描時，對COM0、COM1 和KL0、KL1 的操作是相同的。數碼管驅動是依次置低COM0 和COM1，來選擇要點亮的數碼管。按鍵掃描驅動是依次置低KL0 和KL1，再通過KR0 和KR1 的值來判斷按鍵的狀態，因此可根據兩者的工作特性來實現KL0、 KL1和COM0、COM1 的復用），可實現該模塊與數碼管模塊共用時，減少I/O 占用。

圖1.45 按鍵模塊電路

圖1.45 中R3、R4 僅起到保護隔離的作用，如果沒有R3 和R4，將KL0 和KL1 直接連接到矩陣鍵盤對應的列線上，則鍵盤電路會存在這樣的潛在問題：若KL0 設為0（低電平），KL1 設為1（高電平），這時若KEY0 和KEY1（KEY2 和KEY3）同時按下，KL0 與KL1兩個I/O 間就形成短路回路。

按鍵模塊通過MiniPort B（排母）與主機相連，同時將其余不使用的I/O 通過MiniPort A（彎針）引出，實現模塊的橫向堆疊。L1~L16 代表將A/B 接口未使用的對應接口相連，便于堆疊擴展。

>>> 1.6.4 595 模塊

595 模塊（MiniPort - 595）主要是用于I/O 擴展，模塊采用74HC595 芯片，通過串轉并的方式擴展8 路I/O。595 模塊可以直接驅動LED 模塊，也可以通過配合COM0 和COM1 引腳驅動數碼管模塊。74HC595 芯片共使用了三個控制引腳，它們分別是CP 時鐘信號引腳、D 數據引腳和STR 鎖存信號引腳。595 模塊對應主控制器MiniPort 接口（J4 端口）功能定義如圖1.46（b）所示。595 模塊輸出信號通過MiniPort A（彎針）引出（MiniPort-595 J2A 端口），引腳功能定義詳見圖1.46（c），MCU通過MiniPort 接口控制595 模塊（MiniPort - 595）引腳功能說明詳見表1.19。

圖1.46 595 模塊實物與控制接口定義圖

表1.19 595 模塊控制引腳說明

595 模塊的電路詳見圖1.47，MiniPort B（排母）為595 模塊的輸入接口，MiniPort A（彎針）為595 模塊的輸出接口，通過該接口與LED、數碼管等模塊相連。

圖1.47 595 模塊電路圖

由于595 模塊主要用于外設擴展，故MiniPort A 和MiniPort B 兩端部分引腳并不完全相同。L1~L15 代表將595 模塊A/B 接口未使用的對應接口相連，便于堆疊擴展。

>>> 1.6.5 ZLG72128 模塊

MiniPort-ZLG72128 模塊可以管理2 個普通按鍵、2 個功能按鍵和2 個共陰數碼管，該組件通過10×2 插針接口和AMetal824 平臺連接，通過AMetal824 的I²C接口操作和演示該組件。ZLG72128 模塊的主控芯片為ZLG72128 是廣州周立功單片機科技有限公司自行設計的數碼管顯示驅動與鍵盤掃描管理芯片，其主要特性：

• 直接驅動12 位共陰式數碼管（1 英寸以下）或96 只獨立的LED；

• 能夠管理多達32 只按鍵，自動消除抖動，其中有8 只可以作為功能鍵使用；

• 利用功率電路可以方便地驅動1 英寸以上的大型數碼管；

• 具有位閃爍、位消隱、段點亮、段熄滅、功能鍵、連擊鍵計數等強大功能；

• 提供有10 種數字和21 種字母的譯碼顯示功能，或者直接向顯示緩存寫入顯示數據；

• 與微控制器之間采用I²C 串行總線接口，只需兩根信號線，節省I/O 資源；

• 工作電壓范圍：3.0～5.5V；

• 工作溫度范圍：－40～＋85℃；

• 封裝：標準TSSOP28。

ZLG72128 模塊通過MiniPort A（彎針）引出（MiniPort-595 J2A 端口），引腳功能定義詳見圖 1.48。ZLG72128 的I²C 接口，僅需要SDA 和SCL 兩根信號線， 其地址:1100000 讀/寫（1/0），其相應的電路原理圖詳見圖1.49。

圖 1.48 MiniPort-ZLG72128 實物與接口

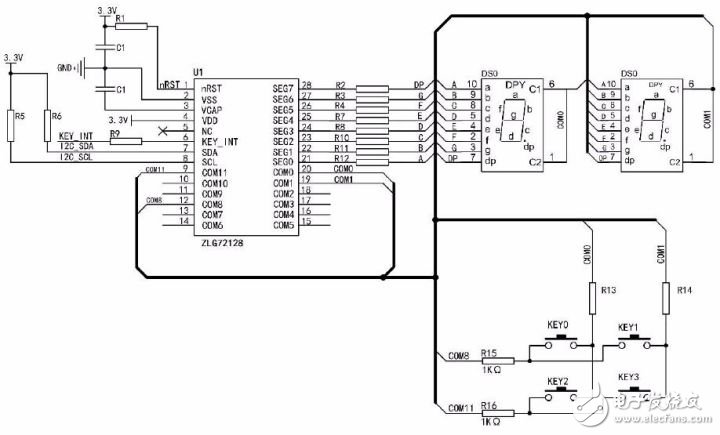

圖1.49 MiniPort-ZLG72128 模塊原理圖
