在電力系統中，控制與保護設備是確保系統穩定運行、防范電氣故障的關鍵。安科瑞ASJ系列繼電器作為智能電力控制與保護領域的前列者，以其卓越的性能、廣泛的應用范圍和創新的技術，正在逐步解鎖電力控制與保護的新可能。

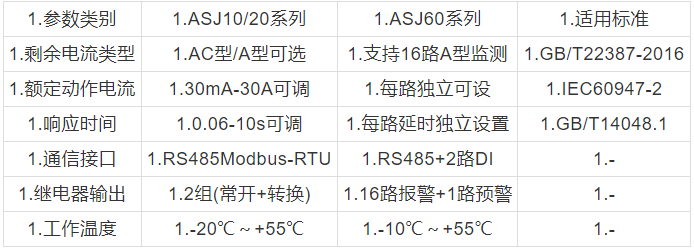

一、剩余電流繼電器產品選型

說明：

AC型: 對突然施加或緩慢上升的剩余正弦交流電流能確保脫扣的RCD（正弦交流）

A型：對突然施加的或緩慢上升的剩余正弦交流電流和6mA剩余脈動直流電流能確保脫扣的RCD（正弦交流&脈沖直流）

F型剩余電流繼電器：同A型，單相回路復合剩余電流，10mA以下剩余脈動直流電流

B型剩余電流繼電器：同F型，1kHz正弦，平滑直流疊加剩余交流電流、剩余脈動直流，單相多相剩余脈動整流直流電流。

二、剩余電流繼電器的應用場景

三、剩余電流繼電器的工作原理

原理圖如下圖所示。剩余電流繼電器通過穿過ABCN四根線的剩余電流互感器來采集回路的剩余電流，當剩余電流超過繼電器設置的動作值時，繼電器動作，閉合斷路器的脫扣納線圈，使斷路器脫扣，從而實現接地故障保護功能。

三、剩余電流繼電器的安裝與維護

ASJ系列繼電器的安裝與維護相對簡便。其采用屏裝式安裝方式，通過兩側卡扣擠壓固定，在配電盤上選擇合適的安裝孔即可。在使用過程中，應定期對繼電器進行檢查和維護，確保其正常工作。同時，要注意觀察數據和信號的變化，如遇到異常情況應及時處理。
