產品簡述

MS31703NA 是一款小型單通道 H 橋柵極驅動

器。它使用四個外部 N 通道 MOSFET，驅動一個雙

向刷式直流電機。

PH/EN、獨立半橋或 PWM 允許輕松連接到控

制器電路。內部傳感放大器提供可調的電流控制。

集成的電荷泵可提供 100% 占空比，而且可用于驅

動外部反向電池開關。

獨立半橋模式支持半橋共享，能夠控制多個直

流電機。MS31703NA 內置相應的電路，能夠使用

固定關斷時間的 PWM 電流斬波來調節繞組電流。

MS31703NA 可以通過可編程壓擺率控制技

術，降低電磁干擾 (EMI)，可以靈活應用，而且可

以防止任何柵極短路問題。

主要特點

?單通道 H 橋柵極驅動器

-驅動四個外部 N 溝道 MOSFET

-支持 100% 脈寬調制 (PWM)占空比

?工作電源電壓范圍：5.5V 至 45V

?三個控制模式

-PH/EN、獨立半橋和 PWM

?用于配置的串行接口

?可調壓擺率控制

?每個半橋獨立控制

?支持 1.8V、3.3V 和 5V 邏輯輸入

?電流分流放大器

?集成 PWM 電流調節功能

?低功耗休眠模式

?保護特性

-電源欠壓鎖定 (UVLO)

-電荷泵欠壓 (CPUV)鎖定

-過流保護 (OCP)

-柵極驅動故障 (GDF)

- 過溫保護 (TSD)

- 看門狗計時器

-故障調節輸出 (nFAULT)

應用

?電動車窗升降器、天窗、座椅、滑動門、后

備箱和尾門

?繼電器

?刷式直流泵

產品規格分類

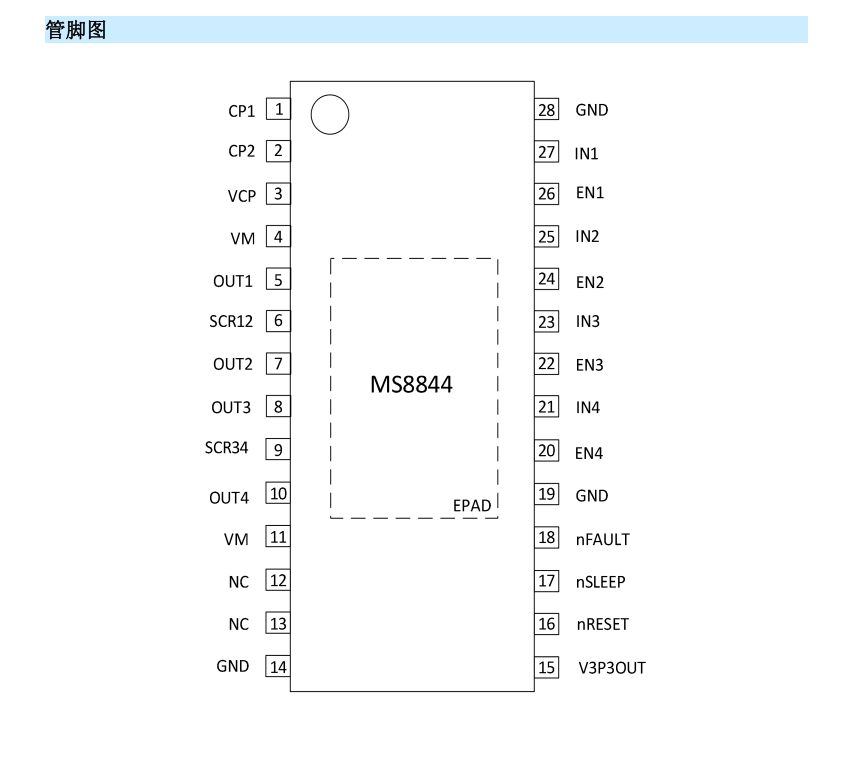

管腳圖

管腳說明

如有需求請聯系——三亞微科技 王子文（16620966594）

內部框圖

極限參數

芯片使用中，任何超過極限參數的應用方式會對器件造成永久的損壞，芯片長時間處于極限工作

狀態可能會影響器件的可靠性。極限參數只是由一系列極端測試得出，并不代表芯片可以正常工作在

此極限條件下。

推薦工作條件

注：

1. VVREF在 0 到 0.3V 時可以運行，但精度較低。

2. 必須遵守功耗和熱限制。

電氣參數

無其他說明，TA=25°C，VVM=13.5V

如有需求請聯系——三亞微科技 王子文（16620966594）

如有需求請聯系——三亞微科技 王子文（16620966594）

功能描述

MS31703NA 通過控制四個外部 NMOSFET，來驅動雙向有刷直流電機。MS31703NA 還可以在獨立

半橋模式下運行，以驅動兩個單向有刷直流電機。支持 5.5V 到 45V 的電源電壓，并通過 nSLEEP 引

腳，啟用低功耗休眠模式。控制模式有三個選項，包括可配置的 PH/EN、獨立半橋控制或 PWM 模

式，這樣可以方便與控制器電路連接。

MS31703NA 可以調整柵極驅動強度或柵極驅動電流，以優化不同的 FET 應用，而無需外部電阻。

通過將所需的 FET 驅動電路集成到單個設備中，顯著減少了電機驅動系統的器件數量。峰值電流可通

過 SPI 進行調整。當 VM 電壓大于 13.5V 時，高側和低側 FET 均以 10.5V（標稱）的柵源電壓(VGS)驅

動。在較低 VM 電壓下，VGS 降低。高側柵極驅動電壓是通過一個雙倍結構的電荷泵產生的，該電荷

泵可調節至 VM+10.5V。

MS31703NA 的分流放大器增益可以通過 SPI 進行配置。可通過內置的固定關斷時間的電流斬波方

式來對電流進行限制。

MS31703NA 還具有完整的保護功能，包括：欠壓鎖定(UVLO)、過流保護(OCP)、柵極驅動故障和過

溫保護 (TSD)。

MS31703NA 集成內部數字振蕩器和內部電荷泵的擴頻時鐘功能。該功能與輸出轉換率控制相結

合，將輻射降至最低。

典型應用圖

封裝外形圖

QFN32
