TLV767-Q1 是一款寬輸入線性穩壓器，支持 2.5 V 至 16 V 的輸入電壓范圍和高達 1 A 的負載電流。輸出范圍為 0.8 V 至 12 V，可調版本高達 14.6 V。

寬輸入電壓范圍使該器件成為在變壓器次級繞組和 10 V 或 12 V 等穩壓軌下工作的理想選擇。此外，寬輸出電壓范圍使該器件能夠為碳化硅 （SiC） 柵極驅動器和麥克風以及電源微控制器 （MCU） 和處理器產生偏置電壓。

TLV767-Q1 具有 1% 的輸出精度，可為具有嚴格電源要求的數字負載供電。

內部軟啟動電路減少了啟動期間的浪涌電流，從而允許更小的輸入電容。

*附件：TLV767-Q1 1-A、16-V 線性穩壓器數據表.pdf

寬帶寬 PSRR 性能在 1 kHz 時大于 70 dB，在 1 MHz 時大于 46 dB，這有助于衰減上游 DC/DC 轉換器的開關頻率，并最大限度地減少后置穩壓器濾波。20 Hz 至 20 kHz 的高紋波抑制使該器件成為為音頻組件供電的理想選擇。

TLV767-Q1 采用 8 引腳、3mm × 3mm VSON （DRB） 封裝，具有可潤濕側面和低熱阻。

特性

• 符合 AEC-Q100 標準，適用于汽車應用：
  • 溫度等級 1：–40°C 至 +125°C，T一個
  • 結溫：–40°C 至 +150°C，TJ
• 輸入電壓范圍：2.5 V 至 16 V（最大 18 V）
• 輸出電壓范圍：
  • 0.8 V 至 14.6 V（可調）
  • 1.2 V 至 12 V（固定）
• 在負載和溫度范圍內輸出精度為 1%
• 低靜態電流 （I Q ):
  • 空載時 50 μA（典型值）
  • 禁用時 4 μA（最大值）
• 高 PSRR：1 kHz 時為 70 dB，1 MHz 時為 46 dB
• 內部軟啟動時間：500 μs（典型值）
• 折返式電流限制和熱保護
• 使用 1 μF 或更大的電容器時保持穩定
• 封裝：8 引腳、3 mm × 3 mm WSON，帶可濕性側面
  • 低熱阻 （R θJA ）： 51.9°C/W

參數

方框圖

1. 產品概述

• ?型號?：TLV767-Q1
• ?類型?：1-A, 16-V 線性穩壓器
• ?應用?：適用于汽車、DC/DC轉換器、逆變器、電機控制、車載充電器及汽車音響系統等
• ?AEC-Q100認證?：適合汽車應用，溫度等級為-40°C至+125°C

2. 主要特性

• ?輸入電壓范圍?：2.5 V至16 V（最大18 V）
• ?輸出電壓范圍?：
  • 可調版本：0.8 V至14.6 V
  • 固定版本：1.2 V至12 V
• ?輸出精度?：±1%
• ?低靜態電流?：無負載時典型值為50 μA，禁用時最大為4 μA
• ? 高電源抑制比（PSRR） ?：1 kHz時70 dB，1 MHz時46 dB
• ?內部軟啟動時間?：典型值為500 μs
• ?過熱保護和折返電流限制?

3. 封裝與熱性能

• ?封裝?：8引腳，3 mm × 3 mm WSON，帶濕側翼
• ?熱阻?：RθJA = 51.9°C/W，適合高密度應用

4. 引腳配置與功能

• ?引腳?：包括輸入（IN）、使能（EN）、反饋（FB）、地（GND）、輸出（OUT）等
• ?功能?：
  • EN引腳用于啟用或禁用設備
  • FB引腳用于設定輸出電壓（可調版本）
  • SNS引腳用于遠程感應輸出電壓（固定版本）

5. 電氣特性

• ?輸出電壓準確性?：在-40°C至+150°C范圍內為±1%
• ?壓差電壓?：最大1.5 V
• ?輸出電流限制?：根據溫度和輸入電壓變化
• ?短路電流限制?：最大350 mA
• ?靜態電流?：無負載時典型值為50 μA

6. 應用信息

• ?反饋電阻選擇?：對于可調版本，需使用外部反饋電阻來設定輸出電壓
• ?電容選擇?：推薦使用低ESR陶瓷電容以確保穩定性和瞬態響應
• ?布局建議?：輸入和輸出電容應盡可能靠近設備放置，以最小化引線電感

7. 典型應用

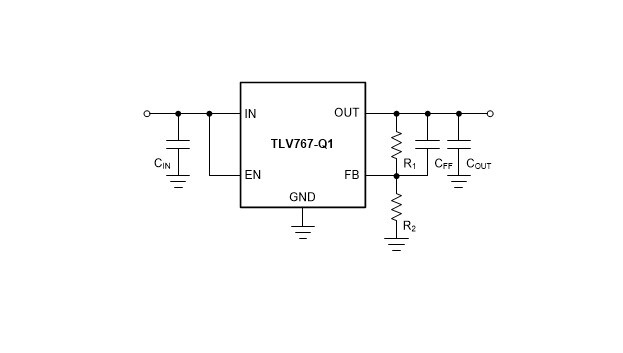

• ?電路圖?：提供了可調版本和固定版本的典型應用電路圖
• ?設計指南?：包括如何選擇反饋電阻、電容以及布局建議

8. 電源供應建議

• ?輸入電壓穩定性?：為確保輸出電壓的穩定性和動態性能，輸入電壓應至少比輸出電壓高1.5 V或2.5 V（取較大值）

9. 文檔與支持

• ?相關文檔?：提供了評估模塊用戶指南、應用報告等支持文檔
• ?技術支持?：可通過TI的E2E支持論壇獲取技術支持和文檔更新通知
