DS1314 3V、非易失控制器，帶有鋰電池監測器技術手冊
概述
帶電池監控器的DS1314非易失性控制器是一個CMOS電路，解決了將CMOS RAM轉換為非易失性存儲器的應用問題。監控輸入功率是否發生超出容差的情況。當檢測到這種情況時，芯片使能會被禁止以實現寫保護，并且電池會開啟以向RAM提供不間斷電源。特殊電路采用低泄漏CMOS工藝，能夠以超低的電池消耗提供高精度的電壓檢測。
除了備用電池支持之外，DS1314執行的重要功能還包括監控鋰電池剩余電量并在電池電量耗盡之前發出警告。由于鋰備用電池的開路電壓在其使用壽命的大部分時間內保持相對恒定，因此準確的電池監控需要測量裝載電池電壓。為了執行此類測量，DS1314會定期將電池電壓與精心選擇的基準電壓進行比較，因為它支持內部阻性負載。如果在這種情況下電池電壓降至基準電壓以下，電池電量很快就會耗盡。因此，電池警告引腳會被激活，以發出需要更換電池的信號。
數據表：*附件：DS1314 3V、非易失控制器，帶有鋰電池監測器技術手冊.pdf
特性
- 將CMOS SRAM轉換為非易失性存儲器
- 當V
CC超出容差時，對SRAM實施無條件寫保護 - 發生V
CC電源故障時自動切換至電池備用電源 - 監控鋰電池的電壓并在即將發生電池故障時發出預警
- 低電平有效時發出低電池電量狀態信號電池警告輸出信號
- 針對3.0V或3.3V電源進行自動V
CC電源故障檢測 - 節省空間的8引腳DIP和SOIC封裝
- 可選的16引腳SOIC和20引腳TSSOP版本可在發生電源故障時復位處理器，并在系統上電期間使處理器保持復位狀態
- 工業溫度范圍：?40°C至+85°C
引腳配置

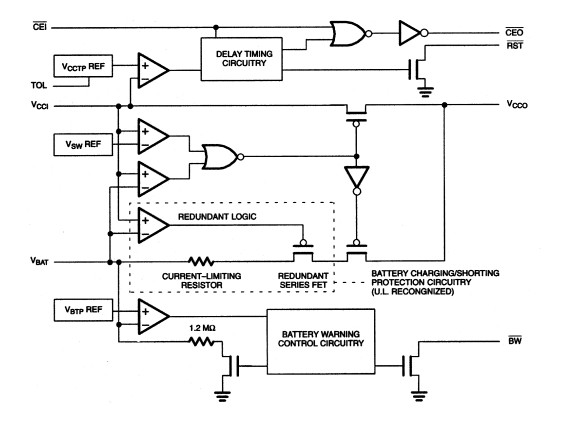

功能框圖圖1
