TPS7A25 低壓差 （LDO） 線性穩壓器將 2.4V 至 18V 輸入電壓范圍與極低靜態電流 （I Q ).這些功能有助于現代電器滿足日益嚴格的能源要求，并有助于延長便攜式電源解決方案的電池壽命。

TPS7A25 有固定和可調兩種版本。為了獲得更大的靈活性或更高的輸出電壓，可調版本使用反饋電阻器將輸出電壓設置為 1.24 V 至 17.64 V。兩個版本均具有 1% 的輸出調節精度，可為大多數微控制器 （MCU） 基準提供精密調節。
*附件：TPS7A25 具有電源正常功能的 300mA、18V、超低 IQ、低壓差線性穩壓器數據表.pdf

TPS7A25 LDO 的運行效率高于標準線性穩壓器，因為在 300 mA 電流下，最大壓差電壓小于 340 mV。此最大壓差電壓允許在 5.4V 輸入電壓 （V 在 ） 調整為 5.0 V 輸出電壓 （V 外 ).

電源就緒 （PG） 指示器可用于保持 MCU 處于復位狀態，直到電源良好，或用于排序。PG 引腳是一個漏極開路輸出;因此，該引腳很容易進行電平轉換，以便通過 V 以外的電源軌進行監控 外 .內置電流限制和熱關斷功能有助于在負載短路或故障時保護穩壓器。

特性

• 超低 I Q ： 2 微安
• 輸入電壓：2.4 V 至 18 V
• 可用的輸出電壓選項：
  • 固定：1.25 V 至 5.0 V
  • 可調：1.24 V 至 17.66 V
• 在整個溫度范圍內精度為 1%
• 低壓差：300 mA 時為 340 mV（最大值）
• 漏極開路、電源正常輸出
• 熱關斷和過流保護
• 有源過沖下拉
• 工作結溫：–40°C 至 +125°C
• 使用 1μF 輸出電容器時保持穩定
• 封裝：6 引腳 WSON

參數

方框圖

1. 概述

TPS7A25是一款具有電源正常（Power-Good）功能的低壓差線性穩壓器（LDO），提供300mA的輸出電流，輸入電壓范圍可達18V，并具有超低靜態電流（IQ）特性。該器件適用于需要高精度電源和低功耗的應用場景，如智能家居、便攜式電源工具等。

2. 主要特性

• ?超低IQ?：靜態電流僅為2μA，有助于延長電池壽命。
• ?寬輸入電壓范圍?：支持2.4V至18V的輸入電壓。
• ?高精度輸出?：輸出電壓精度為±1%，滿足精密電源需求。
• ?低壓差特性?：最大壓差電壓為340mV，提高能效。
• ?電源正常（Power-Good）功能?：提供開漏輸出的電源正常指示，便于系統監控和復位。
• ?過熱保護和過流保護?：增強系統可靠性。

3. 應用領域

• ?智能家居和建筑自動化?
• ?多電芯電源銀行?
• ?智能電網和計量?
• ?便攜式電源工具?
• ?電機驅動?
• ?白色家電和便攜式電器?

4. 電氣特性

• ?輸出電壓選項?：提供固定和可調版本，固定版本輸出電壓范圍為1.25V至5.0V，可調版本輸出電壓范圍為1.24V至17.66V。
• ?負載電流?：最大輸出電流為300mA。
• ?靜態電流?：典型值為2μA。
• ?壓差電壓?：最大為340mV。
• ?電源正常閾值?：上升閾值典型值為93.9%VOUT，下降閾值典型值為84%VOUT。

5. 功能描述

• ?輸出使能?：通過EN引腳控制器件的開啟和關閉。
• ?電源正常指示?：PG引腳提供開漏輸出，當輸出電壓超過設定閾值時，PG引腳被拉高；當輸出電壓低于設定閾值時，PG引腳被拉低。
• ?過壓保護?：內置欠壓鎖定（UVLO）電路，防止輸入電壓過低時器件損壞。
• ?過流保護?：在輸出短路或過載條件下，限制輸出電流，防止器件過熱。
• ?熱關斷?：當器件結溫超過設定閾值時，自動關閉輸出，保護器件免受損壞。

6. 封裝與尺寸

• ?封裝類型?：6引腳WSON封裝，尺寸為2.00mm × 2.00mm。

7. 典型應用電路與布局指南

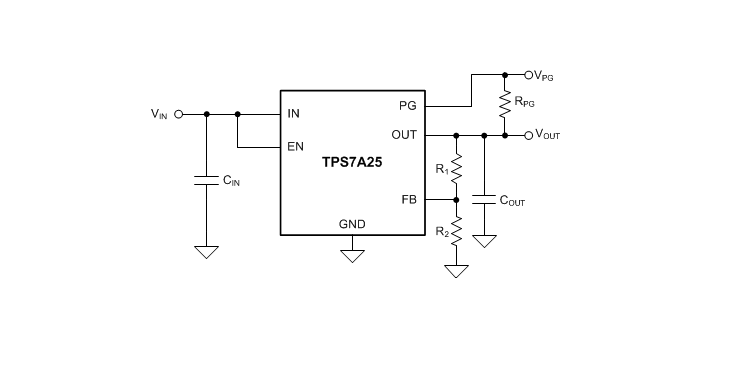

• ?典型應用電路?：數據表中提供了詳細的典型應用電路圖，包括輸入電容、輸出電容、反饋電阻和電源正常指示電路的連接方式。
• ?布局指南?：建議將輸入和輸出電容盡可能靠近TPS7A25放置，以減少寄生電感和電阻對電路性能的影響。同時，確保良好的散熱設計，避免器件過熱。

8. 文檔與支持資源

• ?數據表?：提供了詳細的技術規格、電氣特性和應用信息。
• ?TI官方網站?：提供進一步的技術支持、文檔更新通知和相關設計資源。用戶可以通過TI E2E?支持論壇獲取快速、經驗證的答案和設計幫助。
