新品上線｜CM4101,對標OP27,±18V 10MHz低噪聲雙極性工藝運算放大器
低1/f噪聲拐點頻率
3nV/√Hz@1kHz低噪聲
20uV最大輸入失調電壓
產品介紹
CM4101是一款精密運算放大器，具有低失調電壓、低溫漂、高速、低噪聲等特性。失調電壓低至10μV，失調電壓溫漂低至0.44μV/℃，使CM4101成為精密儀器儀表應用的理想選擇。低噪聲電壓密度（1kHz時為3nV/√Hz），低1/f噪聲拐點頻率以及高增益，可以對低電平信號進行精確的高增益放大。10MHz增益帶寬積和2.6V/μs壓擺率則可以在高速數據采集系統中提供出色的動態性能。CM4101具有以下特點：
?CM4101采用雙極性工藝，通過輸入電流補償技術實現了2nA的典型輸入偏置電流。在全溫范圍內，通?？梢詫⑤斎肫秒娏骱洼斎胧д{電流分別保持在低于15nA和4.5nA。
?CM4101的輸出級具有良好的負載驅動能力。600Ω負載下±14.5V的輸出擺幅和低輸出失真使CM4101成為專業音頻應用的理想選擇。
?CM4101采用SOP8表貼窄體封裝，其額定工作溫度范圍為-55℃~125℃。
應用領域
儀器儀表
精密信號調理
PLL濾波
工業過程控制
音頻
產品特性
低噪聲：100nVpp(0.1Hz~10Hz)，3nV/√Hz
低失調電壓：典型值為10μV
低失調電壓溫漂：最大值為0.44μV/℃
壓擺率：2.6V/μs
增益帶寬積：10MHz
CMRR：120dB(VCM=±14V)
高開環增益：130dB(2kΩ)
SOP8 4.9mm×3.9mm封裝
管腳定義

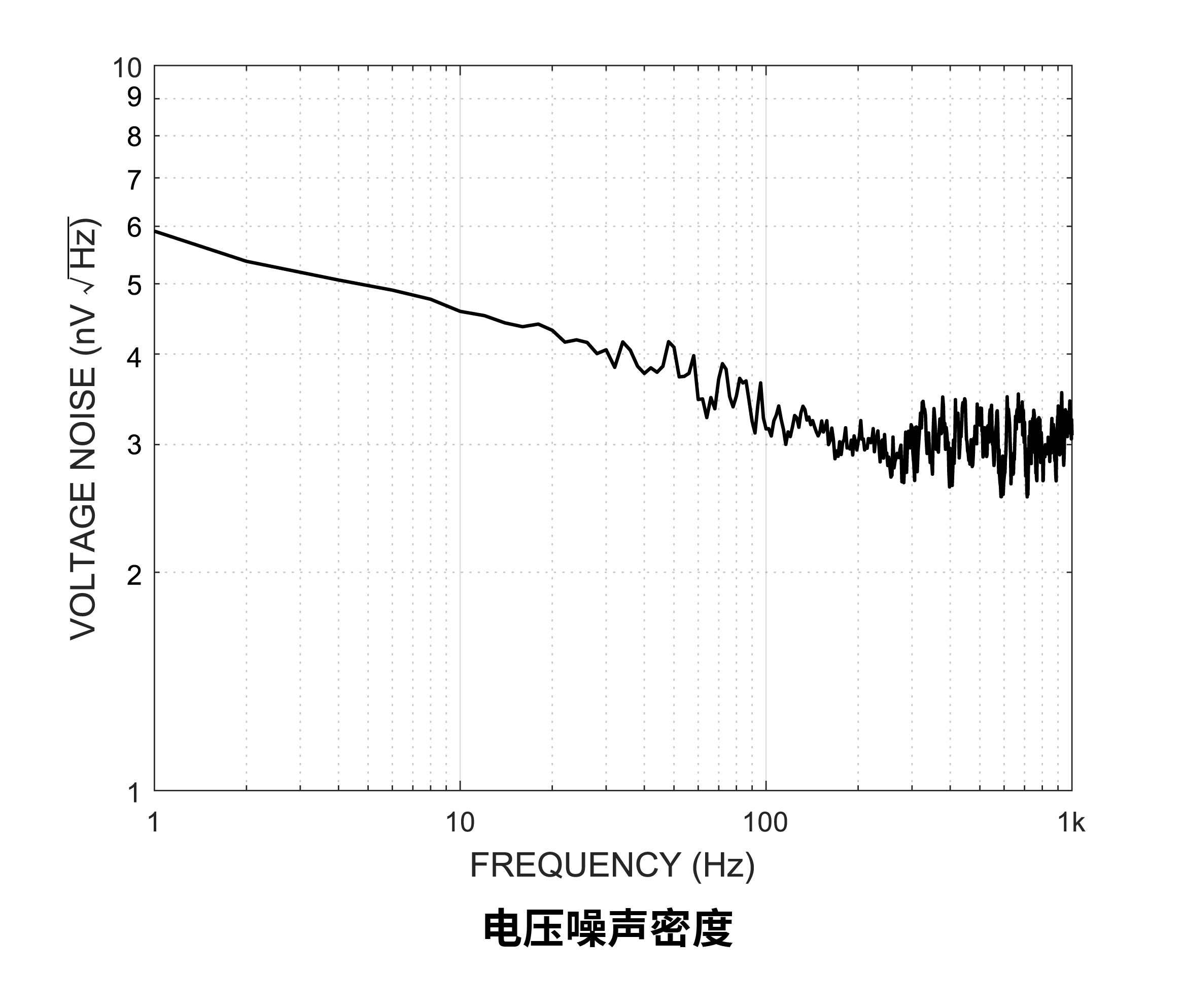

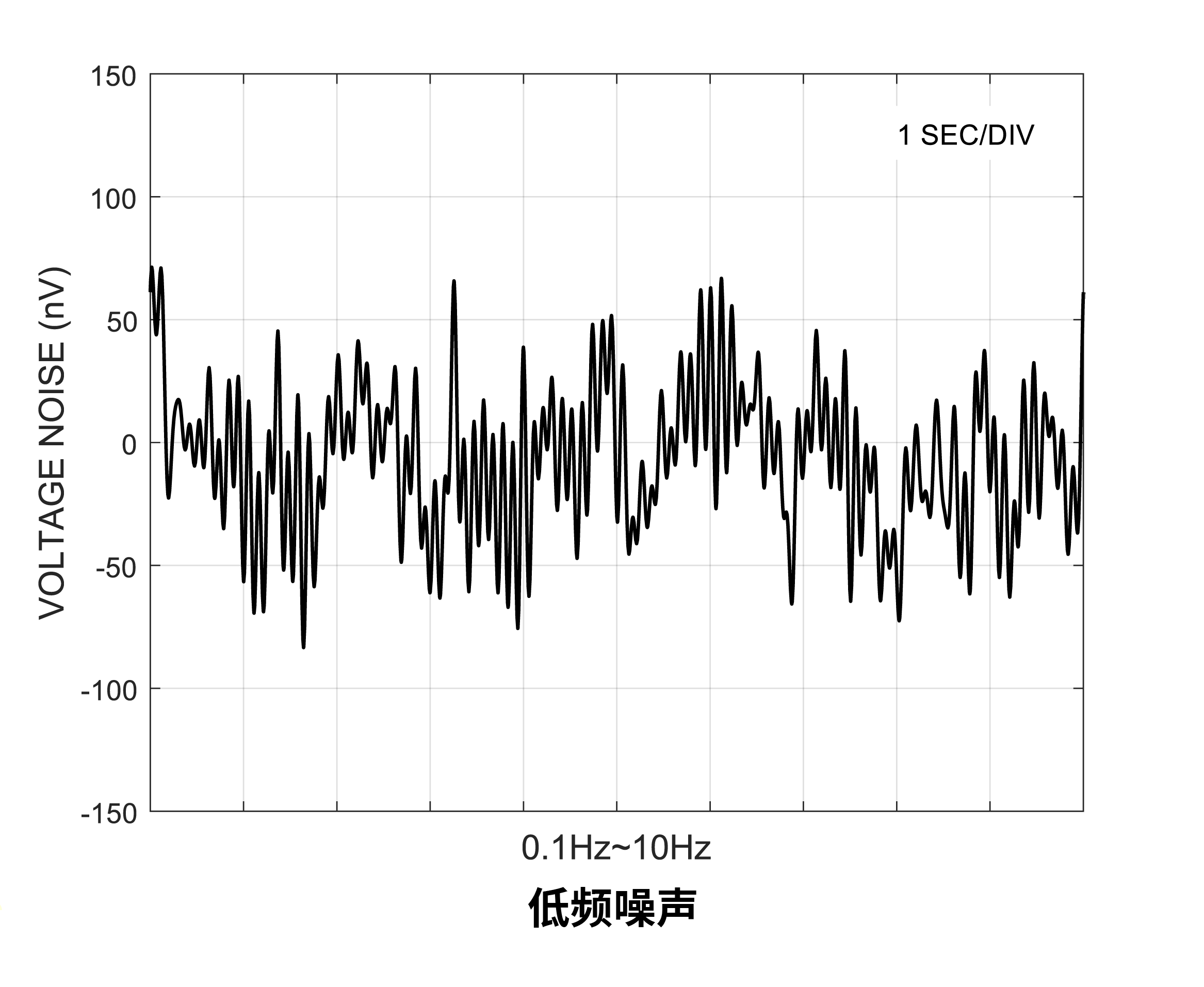

實測性能
士模微電子公司介紹
士模微電子由國際知名專家領銜，專注于工業級信號鏈芯片的設計和銷售，以高性能ADC/DAC芯片為技術核心，產品線全面覆蓋高性能ΔΣ/SAR/Pipeline ADC、DAC、放大器、基準和LDO，并已導入高鐵、電力、工控、儀器儀表等領域頭部客戶。依托資深的研發、運營、質量、營銷和客戶支持團隊，士模微電子堅持全正向設計并熟稔Foundry工藝，保障國產自主可控。
