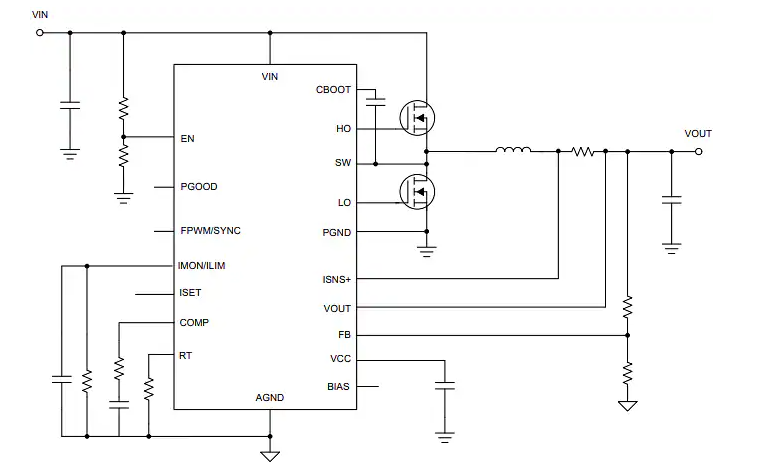

LM5190 是一款具有恒流恒壓 （CC-CV） 調節功能的 80V、超低 IQ、同步降壓 DC/DC 控制器。該控制器采用峰值電流模式控制架構，可實現簡單的環路補償、快速瞬態響應以及出色的負載和線路調節。集成的 CC-CV作具有高精度，可調節電壓 （±1%） 和電流 （±3%） 。CC-CV作還提供恒流和恒壓模式之間的無縫轉換。CC-CV作有效地減少了物料清單 （BOM） 數量和需要平均輸出電流控制的應用的成本。輸出電流限值是可編程的，并且可以動態更改。LM5190 具有輸出電流監視器。
*附件：LM5190 80V 、 同步， 具有恒流和恒壓調節功能的降壓控制器 數據表.pdf

LM5190 具有獨特的 EMI 降低功能，稱為雙隨機擴頻 （DRSS）。結合低頻三角和高頻隨機調制可分別減輕低頻段和高頻頻段的 EMI 干擾。這種混合技術與行業標準 EMC 測試中指定的多分辨率帶寬 （RBW） 設置一致。

LM5190 的其他特性包括 150°C 的最高結溫工作、用戶可選擇的二極管仿真以降低輕負載條件下的電流消耗、用于故障報告和輸出監控的開漏電源良好標志、精密使能輸入、單調啟動至預偏置負載、集成雙輸入 VCC 偏置電源穩壓器、內部 2.75ms 軟啟動時間以及具有自動恢復功能的熱關斷保護。

LM5190 控制器采用 3.5mm × 4.5mm 散熱增強型 19 引腳 VQFN 封裝。

特性

• 寬輸入電壓工作范圍：5V 至 80V
• 0.8V 至 79V 的可調輸出電壓，或 5V 或 12V 的固定輸出
• 恒流恒壓 （CC-CV）作
  • 電流調節精度：±3%
  • 電壓調節精度：±1%
• 電流監控和恒流功能
  • 模擬電壓與輸出電流成正比 （IMON）
  • 可編程平均輸出電流限值 （ILIM）
  • 動態平均輸出電流限制 （ISET）
• 2.3μA 典型關斷模式 IQ 和 15μA 典型睡眠模式 IQ
• 標準級 MOSFET 柵極驅動器
• 電源正常狀態指示燈 （PGOOD）
• 100kHz 至 2.2MHz 的可編程開關頻率
• 可選的外部時鐘同步
• 可選雙隨機擴頻 （DRSS） 功能，可增強低頻段和高頻帶的 EMI 性能
• 內部斜率補償和自舉二極管
• 雙輸入 VCC 穩壓器，用于降低功耗 （BIAS）

參數

方框圖

一、產品概述

LM5190 是一款 80V 輸入的同步降壓 DC/DC 控制器，具有恒流（CC）和恒壓（CV）調節功能。該控制器適用于寬輸入電壓范圍（5V 至 80V），可調輸出電壓范圍從 0.8V 至 79V，或固定輸出 5V/12V。LM5190 采用峰值電流模式控制，提供快速瞬態響應和優異的負載及線性調節性能。

二、主要特性

• ?寬輸入電壓范圍?：5V 至 80V。
• ?可調/固定輸出電壓?：0.8V 至 79V（可調），或固定 5V/12V。
• ?恒流恒壓調節?：高精度恒流（±3%）和恒壓（±1%）調節。
• ?高效能?：同步整流模式，減少功耗。
• ?動態電流限制?：可編程平均輸出電流限制（ILIM）和動態平均輸出電流限制（ISET）。
• ?多種保護功能?：過流保護、熱關斷、欠壓鎖定等。
• ?可選外部時鐘同步?：支持高達 2.5MHz 的外部時鐘同步。
• ?增強的 EMI 性能?：雙隨機擴頻頻譜（DRSS）技術，減少 EMI 干擾。

三、電氣特性

• ?工作結溫范圍?：-40°C 至 150°C。
• ?關斷模式 IQ?：典型值 2.3μA。
• ?睡眠模式 IQ?：典型值 15μA 至 30μA（取決于輸入電壓）。
• ?輸出電壓精度?：±1%。
• ?輸出電流精度?：±3%。
• ?開關頻率?：可編程，范圍從 100kHz 至 2.2MHz。
• ?參考電壓?：0.8V（FB 引腳）。

四、功能描述

• ?雙環路架構?：結合電壓環路和電流環路，實現 CC 和 CV 之間的無縫切換。
• ?DRSS 技術?：結合低頻三角波和高頻隨機調制，降低 EMI 干擾。
• ?軟啟動功能?：內置 2.75ms 軟啟動時間，減少啟動應力。
• ?電源良好指示?：PGOOD 引腳，用于輸出電壓監控和故障報告。
• ?自適應死區時間控制?：最小化體二極管導通，提高效率。

五、應用

• ?超級電容器能量備份?。
• ?USB 電源傳輸?。
• ?電動自行車?。
• ?電動工具?。
• ?服務器電池備份單元?。
• ?能源存儲系統和太陽能能源?。

六、布局與熱設計

• ?布局指南?：建議將高功率開關環路的面積最小化，以減少寄生電感。
• ?熱設計?：利用 VQFN 封裝的裸露焊盤進行熱傳導，建議在 PCB 上設計熱過孔和散熱平面。

七、封裝與尺寸

• ?封裝類型?：3.5mm × 4.5mm，19 引腳 VQFN 封裝。
• ?封裝尺寸?：詳細封裝尺寸和引腳布局請參考數據表中的機械、封裝和可訂購信息部分。
