TPSM33615 3V 至 36V 輸入、1V 至 15V 輸出、1.5A 同步降壓電源模塊數據手冊
TPSM336x5 是一款 1.5A 或 2.5A、36V 輸入同步降壓直流/直流電源模塊，將倒裝引線芯片 （FCOL） 封裝、功率 MOSFET、集成電感器和引導電容器組合在一個緊湊且易于使用的 3.5mm × 4.5mm × 2mm 11 引腳 QFN 封裝中。小型 HotRod? QFN 封裝技術增強了熱性能，確保在高環境溫度下運行。此外，該器件與擴頻相結合，可提供出色的 EMI 性能。這些器件可配置為 1V 至 15V 輸出，帶有反饋分壓器，并在自動或強制 PWM 模式下運行。
*附件：tpsm33615.pdf
TPSM336x5 專為滿足始終開啟的工業應用的低待機功率要求而設計。自動模式在輕負載下運行時支持頻率折返，允許在 13.5V VIN 下具有 1.5μA 的空載電流消耗和高輕負載效率。PWM 和 PFM 模式之間的無縫轉換以及低 MOSFET 導通電阻可在整個負載范圍內提供出色的效率。
TPSM336x5 采用具有內部補償功能的峰值電流模式架構，以最小的輸出電容保持穩定運行。DRSS 用于減少輸入 EMI 濾波器的外部元件。MODE/SYNC 和 RT 引腳變體可用于同步或將頻率設置在 200kHz 和 2.2MHz 之間，以避免噪聲敏感頻段。
特性
- 功能安全
- 多功能同步降壓 DC/DC 模塊：
- 在整個負載范圍內實現超高效率：
- 在 12V VIN、5V VOUT、1MHz、IOUT = 2.5A 時效率高于 88%
- 在 24VIN、5VOUT、1MHz、IOUT = 2.5A 時效率高于 87%
- 在 13.5VIN 時待機 IQ 低至 1.5μA
- 針對超低 EMI 要求進行了優化：
- 雙隨機擴頻 - DRSS
- 引線上倒裝芯片封裝 - FCOL
- 電感器和引導電容器集成
- 符合 CISPR 11 B 類標準
- 輸出電壓和電流選項：
- 1V 至 15V 的可調輸出電壓
- 專為可擴展電源而設計：
- 引腳兼容：
- TPSM365R15 （65V， 150mA）， TPSM365R6 （65V， 600mA）
- 引腳兼容：
參數

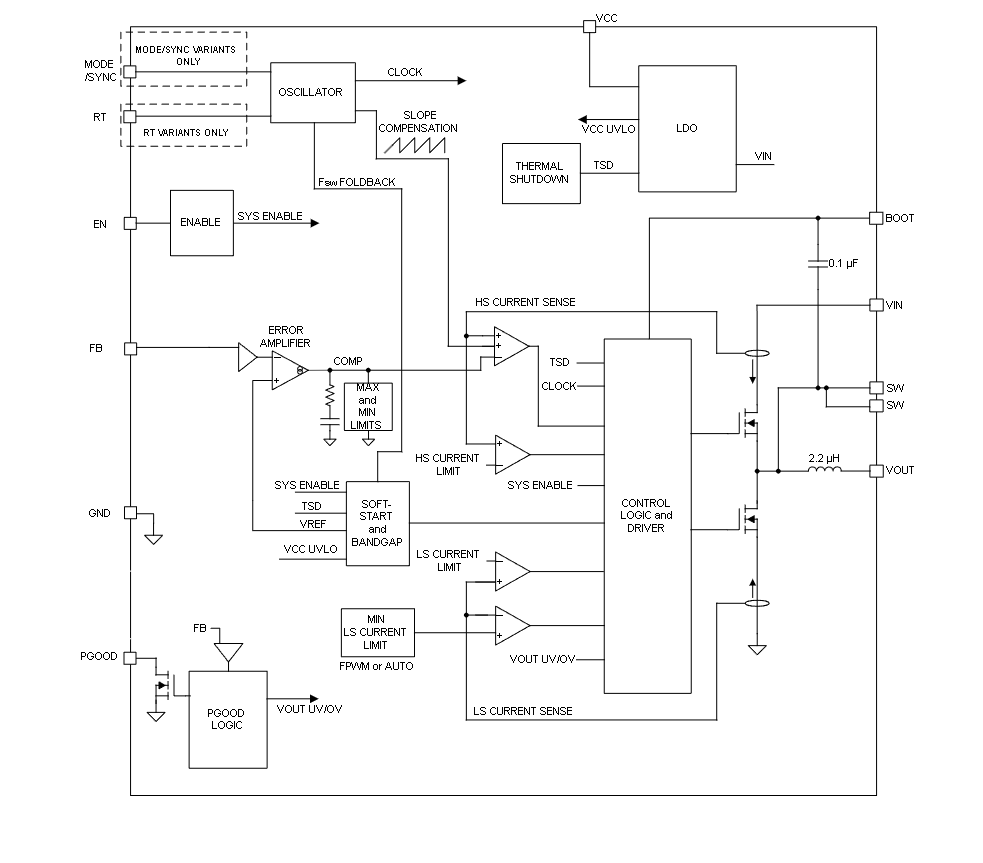

方框圖
1. 產品概述
- ?產品系列?：TPSM336x5 系列
- ?類型?：同步降壓（Buck）轉換器電源模塊
- ?封裝?：HotRod? QFN，11 引腳，3.5mm × 4.5mm × 2mm
- ?特性?：功能安全能力、寬輸入電壓范圍（3V 至 36V）、高效率（>88%）、低待機電流（1.5μA）、優化低 EMI 設計
2. 主要特性
- ?輸入電壓范圍?：3V 至 36V
- ?輸出電壓范圍?：1V 至 15V（可調）
- ?輸出電流?：1.5A（TPSM33615），2.5A（TPSM33625）
- ?開關頻率?：可調，范圍 200kHz 至 2.2MHz
- ?保護功能?：過流保護（Hiccup 模式）、熱關斷、輸入欠壓鎖定（UVLO）
- ?效率?：高達 94%（在特定條件下）
- ?封裝尺寸?：4.5mm × 3.5mm × 2mm
3. 應用領域
- 工廠自動化
- 測試和測量設備
- 電網基礎設施
4. 封裝與尺寸
- ?封裝類型?：HotRod? QFN（RDN11）
- ?尺寸?：4.5mm × 3.5mm × 2mm
5. 電氣特性
- ?啟動電壓?：3.7V
- ?關斷電流?：典型值 0.3μA
- ?輸出電壓精度?：±1%
- ?軟啟動時間?：約 3.5ms
- ?熱關斷溫度?：約 168°C
6. 功能描述
- ?輸入電壓保護?：支持輸入瞬態電壓保護至 40V
- ?輸出電壓調節?：通過外部電阻分壓器設置輸出電壓
- ?使能控制?：EN 引腳提供精確的使能控制，并支持外部 UVLO
- ?同步與模式選擇?：MODE/SYNC 引腳支持同步操作或模式選擇（PFM/FPWM）
- ?軟啟動與恢復?：具有內部軟啟動電路，支持從掉電狀態優雅恢復
- ?EMI 優化?：采用 DRSS（雙隨機擴頻）技術和優化的封裝設計減少 EMI
7. 典型應用電路
8. 設計考慮
- ?輸入/輸出電容?：推薦使用低 ESR 的陶瓷電容，以減小紋波電壓并提高穩定性
- ?布局建議?：輸入和輸出電容應盡可能靠近 VIN 和 VOUT 引腳，以減少寄生電感；反饋電阻分壓器也應靠近 FB 引腳
- ?熱設計?：確保模塊在工作時不超過最大結溫，使用足夠的散熱措施（如銅散熱片和熱過孔）
9. 開發支持
- ?WEBENCH? Power Designer?：支持自定義設計和仿真
- ?相關文檔?：提供詳細的應用筆記、技術文章和參考設計
10. 文檔與支持
- ?數據手冊?：提供全面的規格、應用信息和設計指南
- ?TI 官網?：提供最新的文檔更新通知和支持資源
