概述
MAX1452是一款高度集成的模擬傳感器信號處理器，優化于工業和過程控制中采用阻性元件的傳感器。MAX1452具有放大、校準和溫度補償功能，可以逼進傳感器所固有的可重復指標。全模擬信號通道在不會在輸出信號引入量化噪聲，利用集成的16位數模轉換器(DAC)實現數字化校正。用16位DAC對信號的偏移量和跨度校準，賦予了傳感器產品真正的可互換性。

MAX1452結構包含可編程傳感器激勵、16級可編程增益放大器(PGA)、768字節(6144位)內部EEPROM、四個16位DAC、一個獨立的運算放大器以及內部溫度傳感器。除偏移量和跨度補償外，MAX1452還利用偏移溫度系數(TC)和跨度溫度系數(FSOTC)提供獨特的溫度補償，在提供靈活性的同時降低了測試成本。

MAX1452為16引腳SSOP/TSSOP封裝和24引腳TQFN封裝，工作在商業級、工業級和汽車級溫度范圍。
數據表：*附件：MAX1452低成本、高精度傳感器信號調理器技術手冊.pdf

應用

• 加速度傳感器
• 濕度傳感器
• 壓力校準與控制
• 壓力傳感器
• 阻性傳感器
• 應變儀
• 變送器與發送器

特性

• 單芯片、集成模擬信號通路縮短高精度傳感器完備方案的設計時間且節省空間
  • 具有放大、校準和溫度補償功能
  • 全模擬信號通路
  • 適用于輸出靈敏度從4mV/V至60mV/V的傳感器
  • 單引腳數字編程
  • 無需外部調整元件
  • 16位失調和跨距校準分辨率
  • 支持電流橋和電壓橋激勵
  • 150μs快速階躍響應
  • 內置獨立的運算放大器
• 內置查找表，支持多點校準溫度修正，提高系統性能
• Secure-Lock?防止破壞數據
• 2mA低耗流簡化4–20mA應用中的電源設計

電特性

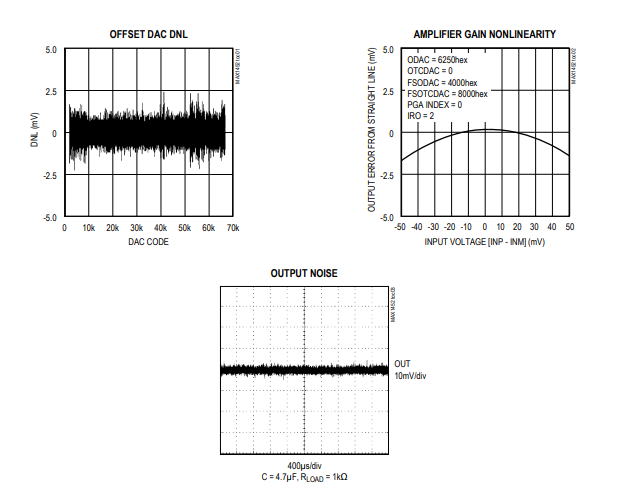

典型操作特性

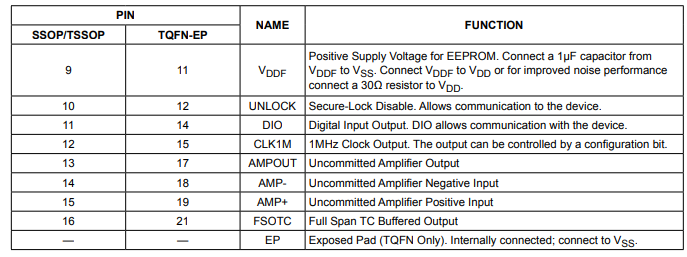

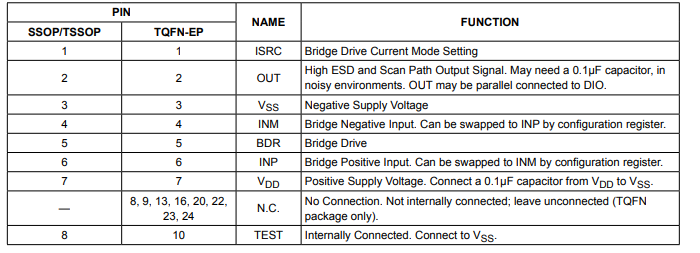

引腳描述

詳細說明

MAX1452具備放大、校準和溫度補償功能，從而使傳感器的整體性能接近其固有的可重復性。全模擬信號路徑可消除輸出信號中的量化噪聲，同時啟用數字控制微調功能，實現16位ADC的偏移和量程校準，使其誤差在量程的±0.02%以內。

MAX1452的架構包括一個可編程增益傳感器接口、一個16步可編程放大器（PGA）、一個768字節（6144位）內部電可擦可編程只讀存儲器（EEPROM）、一個16位DAC、一個未校準的片上放大器以及一個片上溫度傳感器。MAX1452還提供了獨特的溫度補償算法，即偏移溫度補償（TC）和滿量程偏移溫度補償（FSOTC），在盡量降低測試成本的同時，提供了極大的靈活性。

用戶可以從114個溫度點中選擇，以補償其傳感器。這為補償傳感器提供了較大的自由度，通過簡單的一階線性校正即可匹配異常的溫度曲線。對多達114個獨立的16位EEPROM存儲位置進行編程，可在 - 40°C至 + 125°C的溫度范圍內，以1.5°C的增量校正性能。對于具有特征溫度特性的傳感器，可以使用多個校準點，并結合預設值來定義溫度曲線。如果傳感器處于不同的溫度，MAX1452會使用傳感器電橋本身進行額外的溫度校正。

單引腳串行數字輸入輸出（DIO）通信架構，以及與傳感器輸出信號分時復用的能力，使得MAX1452能夠在并行連接的DIO上進行輸出傳感和校準編程。安全鎖功能可防止客戶修改傳感器系數，確保52字節用戶可定義的EEPROM數據在傳感器校準后得以保留。安全鎖功能還提供了硬件覆蓋，使客戶能夠通過將高電平邏輯信號置于解鎖引腳，重新進行校準和重新編程。

MAX1452允許在單一測試站完成校準和傳感器驗證。一旦在MAX1452中測試了校準系數，客戶可以選擇請求重新測試，以驗證最終產品的性能，作為QA審核的一部分，從而確認單個傳感器的測試數據。

MAX1452的低功耗特性，以及集成在傳感器內的4 - 20mA輸出信號格式，完全由2線電流環供電。用戶可通過使用未配置的運算放大器和簡單的無源元件，將頻率響應從3.2kHz帶寬調整到更低的頻率。

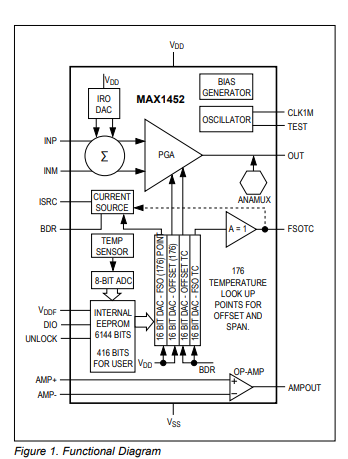

MAX1452（圖1）為傳感器信號提供模擬放大路徑。它還采用了一種模擬架構，用于一階溫度校正。通過數字控制的模擬路徑，對可編程增益放大器（PGA）的偏移和增益進行調整，并改變傳感器電橋激勵電流，實現非線性溫度校正和補償。

或電壓。PGA采用開關電容CMOS技術，輸入參考偏移微調范圍超過±150mV，增益分辨率約為3μV（16位）。PGA提供的增益值從39V/V到234V/V，共16步。

MAX1452使用四個16位DAC，其校準系數由用戶存儲在內部768×8 EEPROM（6144位）中。該存儲器包含以下信息，以16位字表示：

• 配置寄存器
• 偏移校準系數表
• 偏移溫度系數寄存器
• FSO（滿量程輸出）校準表
• FSO溫度誤差校正系數寄存器
• 52字節（416位）未分配給客戶編程的制造數據（如序列號和日期）

偏移校正

初始偏移校正在信號增益放大器的輸入級通過粗略的偏移設置完成。最終的偏移校正通過使用一個包含176個16位條目的溫度索引查找表來實現。片上溫度傳感器提供獨特的16位偏移校正值，在 - 40°C至 + 125°C范圍內，分度約為1.5°C。每隔一毫秒，片上溫度傳感器提供索引值，該值進入EEPROM中的查找表，結果值被傳輸到偏移DAC寄存器。得到的電壓用于饋入求和節點，以補償PGA輸出處的傳感器偏移，分辨率為±76μV（±0.0019% FSO）。如果偏移溫度補償（TC）DAC設置為零，那么最大溫度誤差相當于傳感器每一度溫度漂移。偏移DAC在每1.5°C對傳感器進行校正。溫度索引邊界在規定的絕對最大額定值范圍之外。最小索引值為00hex，對應約 - 69°C。此值以下的所有溫度輸出系數值均為索引值00hex。最大索引值為AFhex，是查找表中的最高條目。此值以上的所有溫度輸出系數值均為最高查找表索引值。不會產生索引環繞誤差。

滿量程輸出（FSO）校正

有兩個功能模塊控制FSO增益校準。首先，通過數字方式選擇PGA增益來粗略設置FSO。其次，FSO DAC根據EEPROM中溫度索引查找表的數字輸入設置傳感器電橋電流或電壓參考。FSO校正通過使用一個包含176個16位條目的溫度索引查找表來實現。片上溫度傳感器為FSO微調值提供獨特的方法，在 - 40°C至 + 125°C范圍內，分度為1.5°C。溫度表在規定的絕對最大額定值范圍之外進行索引。最小索引值為00hex，對應約 - 69°C。此值以下的所有溫度系數值均為索引值00hex。最大索引值為AFhex，是查找表中的最高條目。此值以上的所有溫度系數值均為最高查找表索引值。不會產生索引環繞誤差。
