需要做一款2節串聯和一款3節的串聯鋰電池快充產品，能夠從PD和QC適配器上獲取快充電壓給鋰電池快速充電，要在2小時內充滿電，充電溫度不能超過80度，要帶自適應適配器充電功能，芯片價格在兩元以內。最后找到了一款匯銘達的多串鋰電池升降壓快充芯片。下面我們來對它的充電效率進行測試

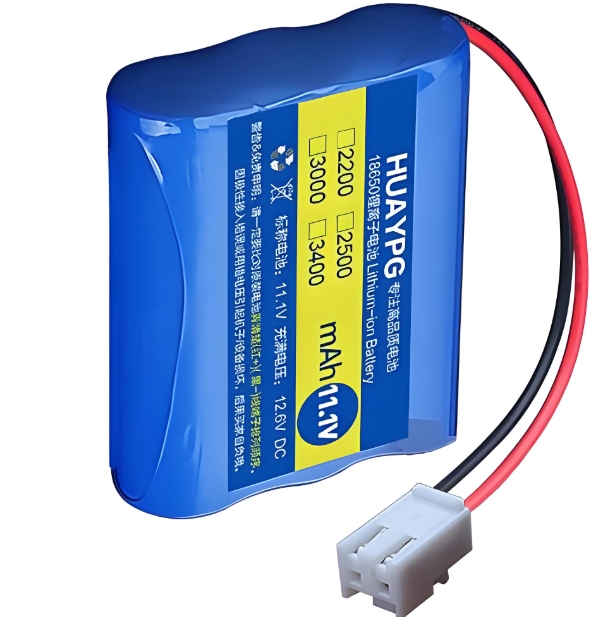

三節串聯鋰電池

三節鋰電池串聯在一起的電池組是3.7V*3個=11.1V，11.1V是常規標稱電壓，充滿的話是4.2V*3個=12.6V。
我們需要給鋰電池充電的話，就需要充滿12.6V了。

我們采用9V去升， 參考了XSP30設計二 （3 串 12.6V）原理圖打了幾個DEMO板

測試
PD輸入電壓 : 9V
鋰電池 ：3節串聯2500mAh
充電池電流 : 2A
電池充電電壓 ：12.6V
LED 指示燈：CHRG為充電/工作指示燈，STDBY為待機/充滿電/異常指示燈

測試結果
電池容量 2500mAh， 3 節串聯 12.6V 鋰電池， 使用 PD 協議充電器輸入獲取 9V/3A（27W）功率，充電池電流設置 2A， 充電時間： 1 小時 30 分鐘充滿電。正常充電時CHRG燈常亮，充滿/待機時STDBY燈常亮，溫度異常或電壓異常時STDBY燈閃爍

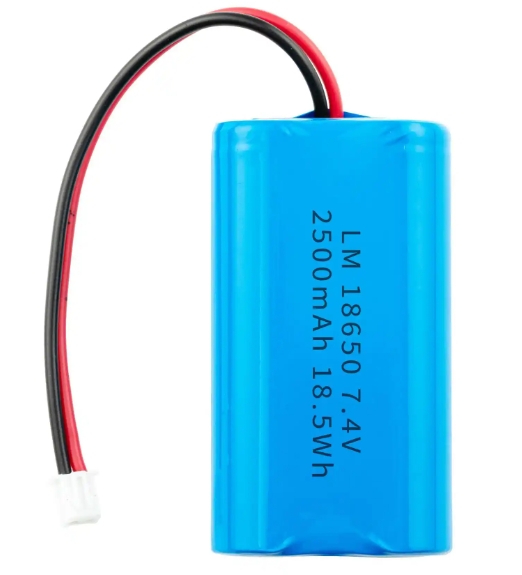

兩節串聯鋰電池

兩節鋰電池串聯在一起的電池組是3.7V*2個=7.4V，7.4V是常規標稱電壓，充滿的話是4.2V*2個=8.4V。
我們需要給鋰電池充電的話，就需要充滿8.4了

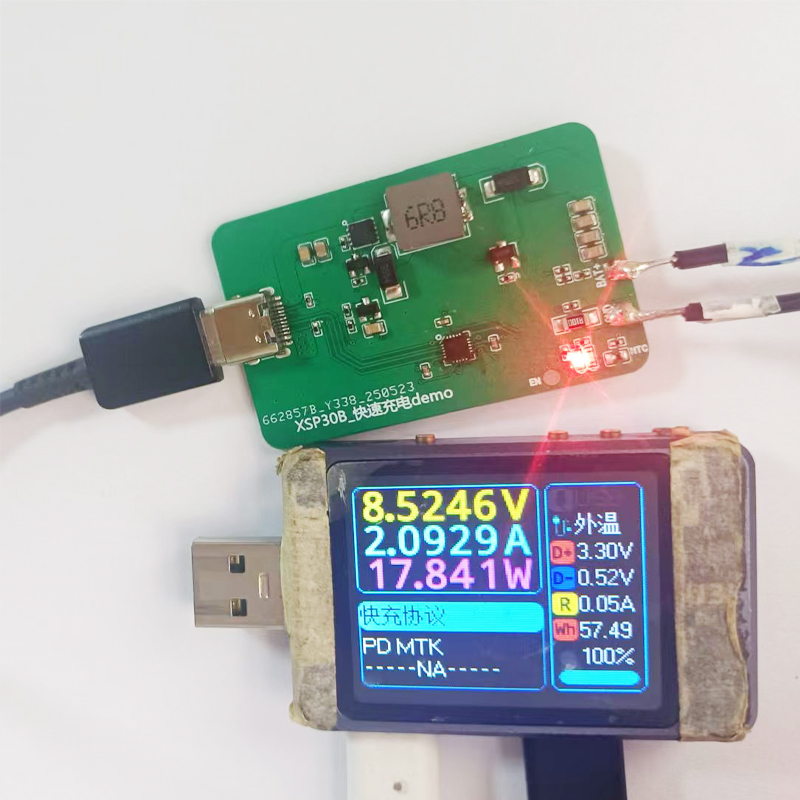

9V輸入時需要降壓，5V輸入時需要升壓， 參考了XSP30設計一（2 串 8.4V）原理圖，打了幾個DEMO板

測試
QC輸入電壓 : 9V
鋰電池 ：2節串聯2500mAh
充電池電流 : 2A
充電電壓 ：8.4V
LED 指示燈：CHRG為充電/工作指示燈，STDBY為待機/充滿電/異常指示燈

測試結果
電池容量 2500mAh， 2 節串聯 8.4V 鋰電池， 使用 QC協議充電器輸入獲取 9V/2A（18W）功率降壓，充電池電流設置 2A， 充電時間： 1 小時 30 分鐘充滿電。正常充電時CHRG燈常亮，充滿/待機時STDBY燈常亮，溫度異常或電壓異常時STDBY燈閃爍
XSP30它的特點在于支持PD、QC、FCP協議，解決了兼容性問題，芯片還具有自適應充電器功能。芯片會根據輸入電源的功率大小，自動調整輸出功率， 防止因功率過大導致充電器復位不充電。它的價格也是很親民，性價比挺高的。
