BLDC進行梯形波控制時，需要檢測轉子磁極位置，根據檢測的位置定子線圈進行換相通電，形成6步的旋轉磁場，進而帶動轉子同步轉動的控制方式。而檢測轉子磁極位置又可分為電機帶霍爾傳感器（有感）以及不帶霍爾傳感器方法，檢測轉子磁極位置的方法不同，會直接BLDC控制模式不同。

BLDC有感控制01

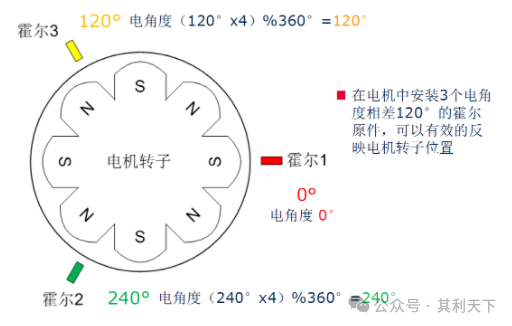

對于BLDC有感控制，要求BLDC電機本身裝有霍爾傳感器，電機霍爾傳感器安裝時需要相差120°，如上圖所示。

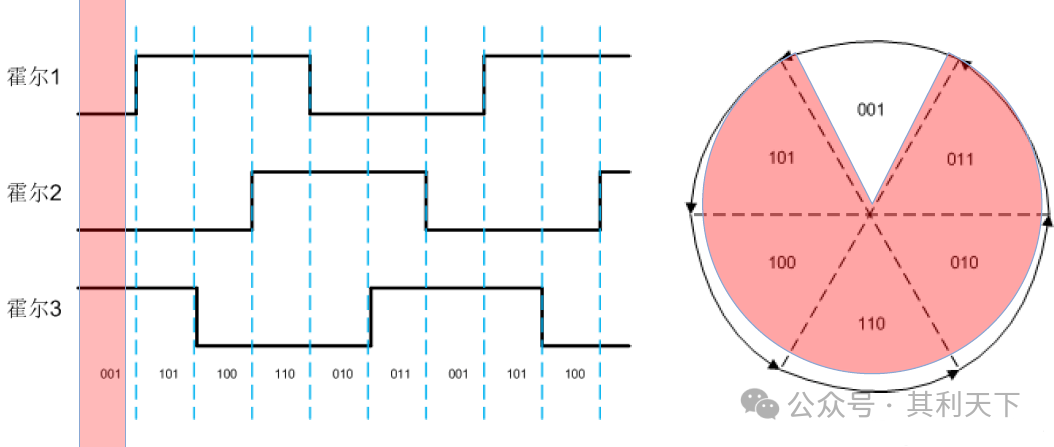

電機按一定方向轉動時，3個霍爾的輸出會按照6步的規律變化如下：

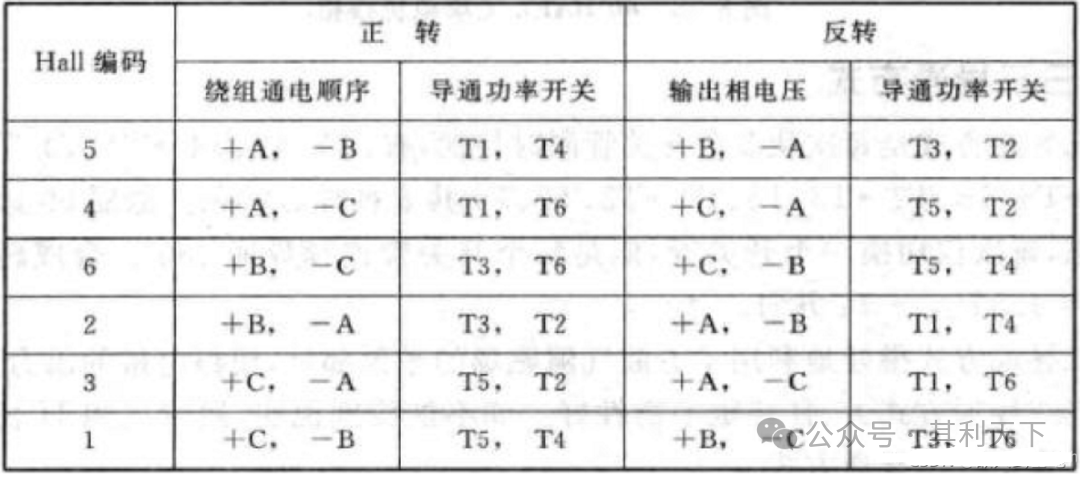

根據霍爾傳感器位置，進而按照一定規律給三相繞組通電，從而來實現電機的控制。考慮到每個電機霍爾傳感器安裝方式不同，換相開關表會有一定的區別。具體可以根據廠商提供的資料或實測電機霍爾輸出來確定關系。

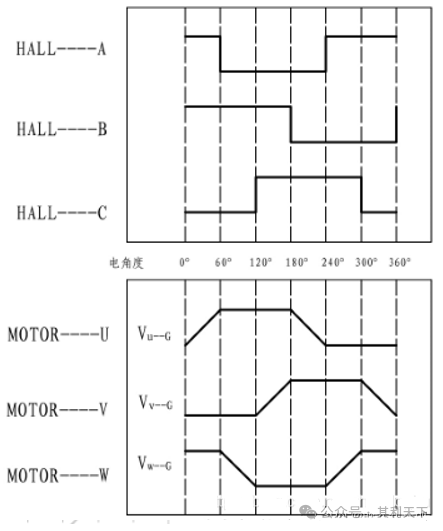

如下為一種電機的霍爾輸出與反電動勢輸出示意，可知在電機霍爾A輸出由1變為0時，控制U+開通。

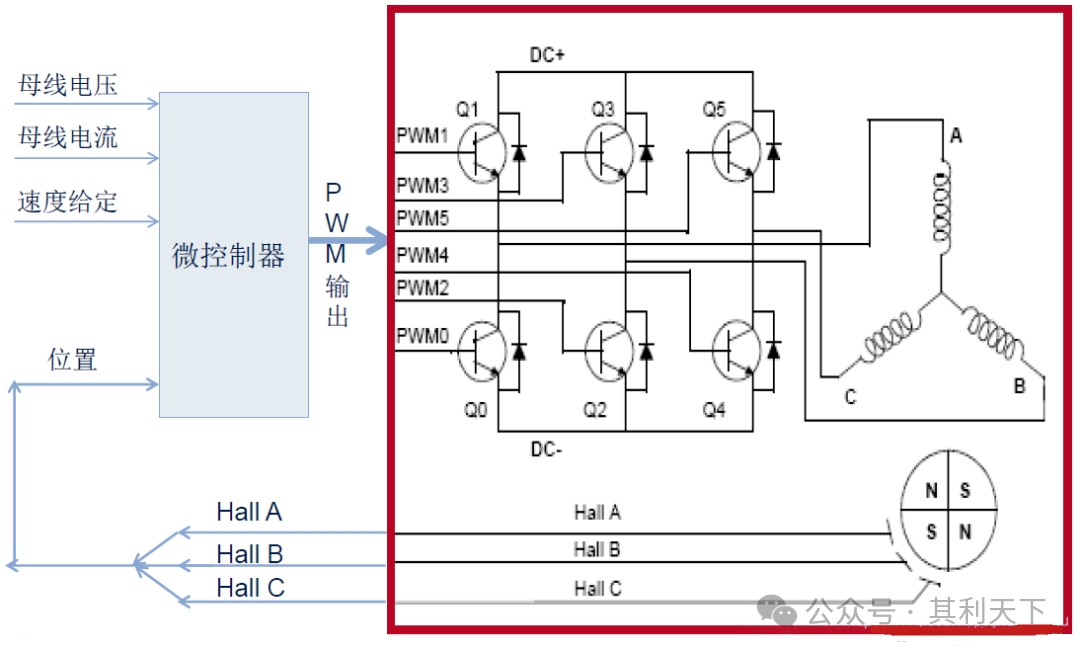

BLDC有感控制系統如下：

BLDC速度控制

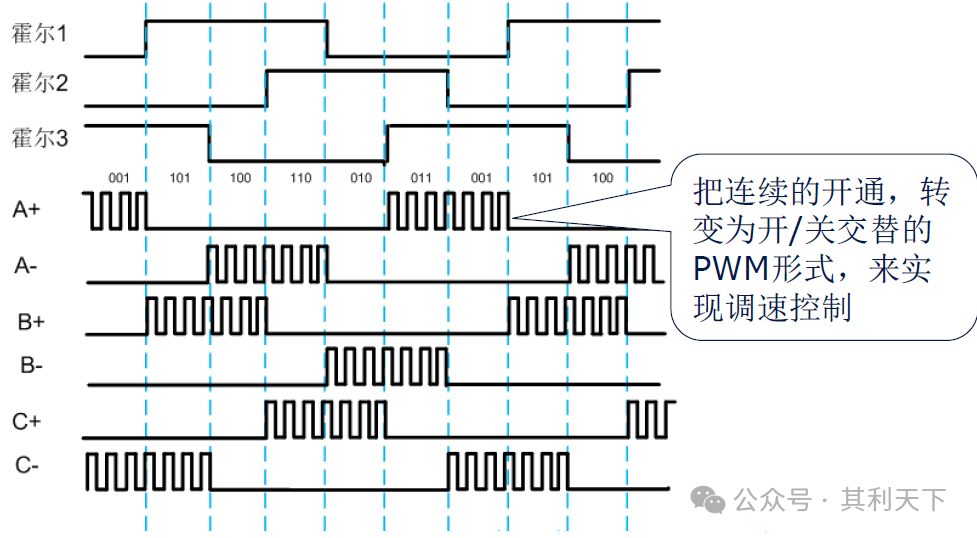

在BLDC電子換相的基礎上，通過更改導通時PWM占空比即可改變等效的輸出電壓， 從而更改來實現調速。

BLDC無感控制02

BLDC使用霍爾傳感器時，存在以下問題：HALL的安裝條件受到限制、Hall影響系統可靠性（Hall易損壞，需要檢修）、Hall對安裝精度有要求、有一定成本。因此有必要研究BLDC的無感控制方法。

BLDC 無傳感器控制的主要任務就是對轉子位置進行估計。兩種基本技術如下：

基于反電動勢感應的技術：基于反電動勢過零來進行換相；要求反電動勢足夠高，速度范圍在額定轉速的5-10%至100%。

基于電機電感凸極的技術：基于瞬態電流測量；速度范圍為靜止至標稱速度的約20%。

常用的是基于反電動勢過零檢測的方法，但這要求電機有一定速度；有時候會結合使用，但需要使用復雜的控制算法。下面主要對基于反電動勢感應的技術進行介紹。

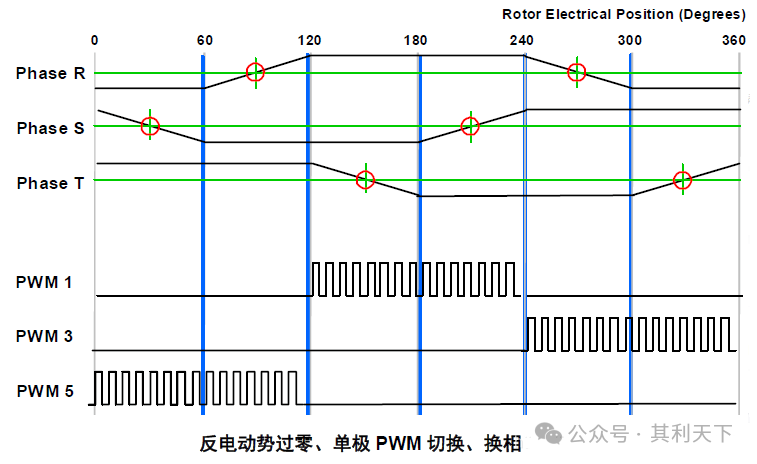

正確換相的電機相繞組電壓波形與反電動勢波形如圖所示。從圖中可得到正確的換相點應在過零點延遲30°。因此，反電動勢過零信號可以用作估計正確換相時間點的計算依據。
