TPS62097-Q1 器件是一款同步降壓轉換器，針對高效率和噪聲要求型應用進行了優化。這些器件專注于在寬輸出電流范圍內實現高效率轉換。在中到重負載下，轉換器在 PWM 模式下運行，并在輕負載時自動進入省電模式運行。開關頻率可通過外部電阻器在 1.5 MHz 至 2.5 MHz 范圍內選擇。iDCS-Control 能夠在強制 PWM 模式下運行，以實現低噪聲運行和恒定開關頻率。
*附件：tps62097-q1.pdf

為了滿足系統電源軌的要求，內部補償電路允許大量超過 150 μF 的外部輸出電容器值可供選擇。為了控制啟動期間的浪涌電流，該器件通過連接到 SS/TR 引腳的外部電容器提供可編程軟啟動。SS/TR 引腳也用于電壓跟蹤配置。該器件集成了短路保護、電源正常和熱關斷功能。

特性

• 符合 AEC-Q100 標準，結果如下：
  • 器件溫度等級 1：-40°C 至 125°C 工作結溫范圍
  • 器件 HBM ESD 分類 2 級
  • 器件 CDM ESD 分類等級 C6
• 具有可選開關頻率的 iDCS 控制拓撲
• 強制 PWM 或省電模式
• 效率高達 97%
• 2.5V 至 6.0V 輸入電壓
• 0.8V 至 V在可調輸出電壓
• 3.3V 固定輸出電壓，TPS6209733-Q1
• ±1% 輸出電壓精度
• 打嗝短路保護
• 可編程軟啟動
• 輸出電壓跟蹤
• 100% 占空比，實現最低壓差
• 輸出放電
• 電源良好輸出
• 熱關斷保護
• 采用具有可濕性側面的 3mm x 3mm QFN 封裝

參數

方框圖

1. 產品概述

TPS62097-Q1是一款高性能、高效率的同步降壓DC-DC轉換器，專為需要高效率轉換和低噪聲應用的場合設計。該轉換器符合AEC-Q100標準，適用于汽車電子等高可靠性領域。TPS62097-Q1提供可調的輸出電壓范圍（0.8V至VIN）和固定的3.3V輸出版本，同時具備多種保護功能，如短路保護、過溫保護和電源良好指示等。

2. 主要特性

• ?高效率?：在寬負載范圍內實現高達97%的效率。
• ?寬輸入電壓范圍?：支持2.5V至6.0V的輸入電壓。
• ?可調輸出電壓?：輸出電壓可調范圍從0.8V至VIN，或固定3.3V輸出。
• ?多種工作模式?：支持強制PWM模式和自動功率保存模式（PSM），可根據負載情況自動切換。
• ?低噪聲設計?：iDCS-Control拓撲結構，支持低噪聲的強制PWM模式。
• ?多種保護功能?：包括短路保護、過溫保護、欠壓鎖定（UVLO）和電源良好（PG）指示。
• ?小尺寸封裝?：采用3mm x 3mm的QFN封裝，適合空間受限的應用。

3. 應用領域

• 網關設備。
• 車載頭單元。
• 儀表板集群。
• 遠程信息處理系統。

4. 功能描述

• ?iDCS-Control拓撲?：結合了DCS-Control的優勢，提供強制PWM模式和自動PSM模式，確保全負載范圍內的高效率。
• ?自動PSM模式?：在輕載條件下自動進入PSM模式，減少開關損耗，提高效率。
• ?軟啟動功能?：通過外部電容設置軟啟動時間，限制啟動時的浪涌電流。
• ?輸出電壓跟蹤?：SS/TR引腳支持輸出電壓跟蹤功能，實現多個轉換器之間的電壓同步。
• ?電源良好（PG）輸出?：提供開漏輸出的PG引腳，用于指示輸出電壓是否穩定。

5. 設計指南

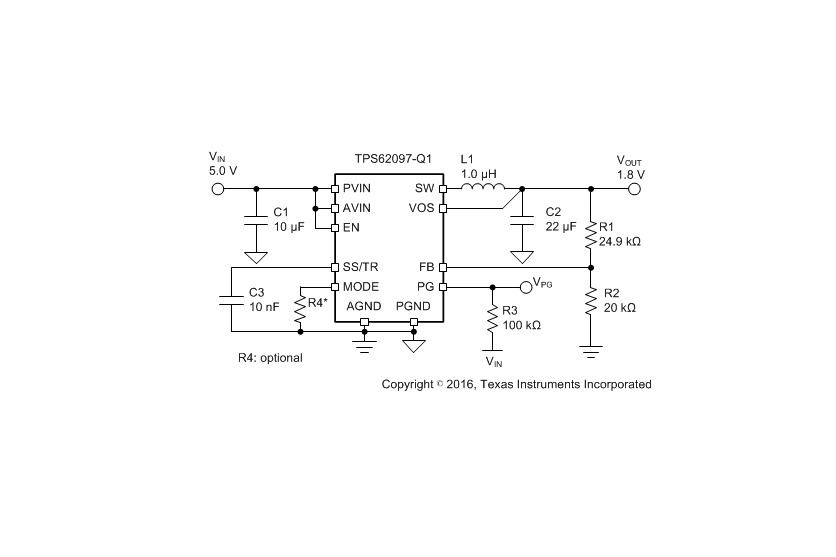

文檔提供了詳細的設計指南，包括外部組件選擇、電感器和電容器的選擇建議、布局指南以及熱管理考慮因素。此外，還討論了如何通過調整反饋電阻來設置所需的輸出電壓，并提供了典型應用電路圖。

6. 封裝與訂購信息

TPS62097-Q1采用3mm x 3mm的QFN封裝，提供可調和固定輸出電壓版本。文檔還包含了封裝尺寸、引腳配置和訂購代碼等詳細信息。

7. 社區資源與支持

• ?TI E2E?支持論壇?：提供快速的設計幫助和驗證答案。
• ?技術文檔與工具?：包括數據手冊、應用筆記、WEBENCH? Power Designer等，支持用戶進行定制設計和仿真。

TPS62097-Q1以其高效率、低噪聲設計和多種保護功能，成為汽車電子和其他需要高性能電源管理的應用的理想選擇。
