LM43601-Q1 穩壓器是一款易于使用的同步降壓 DC-DC 轉換器，能夠在 3.5 V 至 36 V（42 V 瞬態）的輸入電壓范圍內驅動高達 1 A 的負載電流。LM43601-Q1 在非常小的解決方案尺寸中提供卓越的效率、輸出精度和壓差。擴展系列提供 0.5 A、2 A 和 3 A 負載電流選項，采用引腳對引腳兼容封裝。采用峰值電流模式控制，以實現簡單的控制環路補償和逐周期電流限制。可編程開關頻率、同步、電源正常標志、精密使能、內部軟啟動、可擴展軟啟動和跟蹤等可選功能為廣泛的應用提供了一個靈活易用的平臺。輕負載下的不連續導通和自動頻率調制提高了輕負載效率。該系列需要很少的外部元件，引腳排列允許簡單、最佳的 PCB 布局。保護功能包括熱關斷、V抄送欠壓鎖定、逐周期電流限制和輸出短路保護。LM43601-Q1 器件采用 HTSSOP （PWP） 16 引腳封裝（6.6 mm × 5.1 mm × 1.2 mm），引腳間距為 0.65 mm。該器件與 LM4360x 和 LM4600x 系列引腳對引腳兼容。LM43601A-Q1 版本針對 PFM作進行了優化，推薦用于新設計。
*附件：lm43601-q1.pdf

特性

• 適用于汽車應用
• 符合 AEC-Q100 標準，結果如下：
  • 器件溫度 1 級：-40°C 至 +125°C 環境工作溫度
• 33μA 穩壓靜態電流
• 輕負載時效率高（DCM 和 PFM）
• 經過 EN55022/CISPR 22 EMI 標準測試
• 集成同步整流
• 可調頻率范圍：200 kHz 至 2.2 MHz（默認 500 kHz）
• 頻率與外部時鐘同步
• 內部補償
• 與陶瓷、聚合物、鉭和鋁電容器的幾乎任何組合都保持穩定
• Power-Good 標志
• 軟啟動至預偏置負載
• 內部軟啟動：4.1 ms
• 通過外部電容器實現可延長的軟啟動時間
• 輸出電壓跟蹤能力
• Precision Enable 對系統 UVLO 進行編程
• 具有打嗝模式的輸出短路保護
• 過熱熱關斷保護

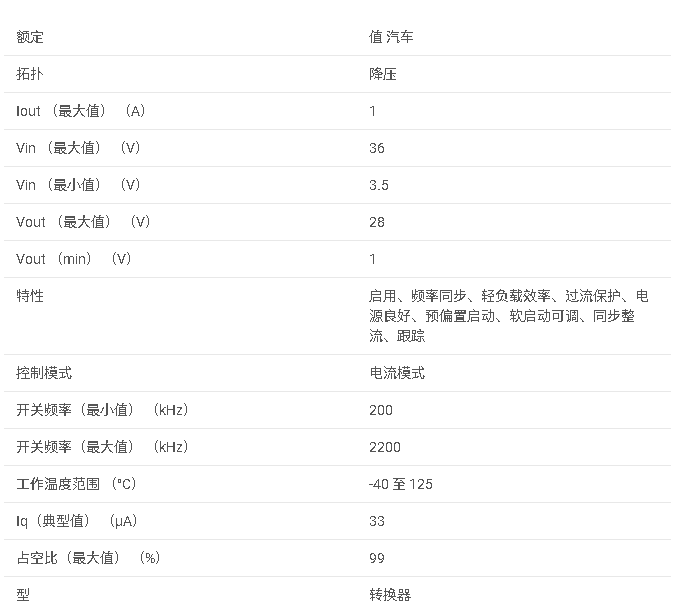

參數

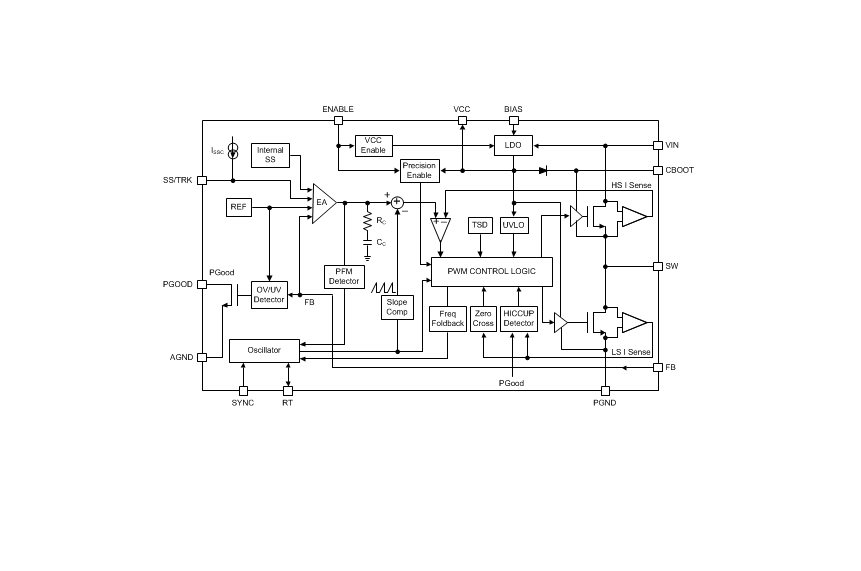

方框圖

1. 產品概述

• ?制造商?：Texas Instruments
• ?型號?：LM43601-Q1
• ?類型?：同步降壓DC-DC轉換器
• ?特點?：高效、易于使用、內部補償、可編程開關頻率、支持輕載模式（PFM）

2. 電氣特性

• ?輸入電壓范圍?：3.5V至36V
• ?輸出電壓范圍?：可調，通過反饋電阻分壓器設置
• ?最大輸出電流?：1A
• ?開關頻率?：可編程，范圍200kHz至2.2MHz，默認500kHz
• ?效率?：高效率，特別是在輕載條件下通過PFM模式實現

3. 功能特性

• ?固定頻率峰值電流模式控制?：支持CCM（連續導通模式）和DCM（不連續導通模式），輕載時進入PFM模式。
• ?內部補償?：減少外部元件數量，簡化設計。
• ?軟啟動和電壓跟蹤?：支持軟啟動功能，可外部跟蹤電壓斜坡。
• ?同步時鐘?：可與外部時鐘同步，實現多相操作或降低EMI。
• ?保護功能?：包括過溫保護、UVLO（欠壓鎖定）、逐周期電流限制、短路保護（打嗝模式）。

4. 應用場景

• ?典型應用?：適用于需要將較高DC電壓轉換為較低DC電壓的場景，如便攜式設備、工業控制、通信設備等。
• ?優勢?：高效率、小尺寸、易于設計，適用于空間受限和對效率要求高的應用。

5. 設計指南

• ?外部元件選擇?：包括輸入電容、輸出電容、電感、反饋電阻分壓器等，具體選擇需根據輸入電壓、輸出電壓、負載電流等參數確定。
• ?PCB布局建議?：強調高頻旁路電容的放置、地平面的使用、熱管理等方面的布局指導，以優化電源轉換性能、熱性能和EMI性能。

6. 性能曲線

• ?效率曲線?：展示了不同輸入電壓和負載條件下的效率。
• ?輸出電壓調節曲線?：展示了輸出電壓隨負載變化的穩定性。
• ?掉電曲線?：展示了在輸入電壓接近輸出電壓時的性能。
• ?EMI曲線?：包括輻射EMI和傳導EMI曲線，展示了轉換器的電磁干擾性能。

7. 封裝與訂購信息

• ?封裝類型?：HTSSOP（PWP）16引腳封裝
• ?訂購選項?：提供多種訂購選項，包括不同封裝尺寸和卷帶選項。

8. 支持與文檔

• ?設計工具?：推薦使用WEBENCH? Power Designer進行設計，提供定制化電路圖和材料清單。
• ?社區資源?：提供TI E2E?在線社區支持，方便工程師之間交流和解決問題。
• ?文檔更新通知?：可通過TI網站注冊接收文檔更新通知。

9. 注意事項

• ?熱管理?：確保在應用中采取適當的熱管理措施，避免設備過熱。
• ?輸入電壓范圍?：確保輸入電壓在規格范圍內，以避免損壞設備或影響性能。
• ?設計驗證?：用戶需自行驗證和測試設計，確保滿足應用需求。
