TPS54561-Q1 器件是一款具有集成高側的 60V、5A 降壓穩壓器 MOSFET 的該器件可承受高達 65 V 的負載突降脈沖/ISO7637。電流模式控制提供 簡單的外部補償和靈活的組件選擇。低紋波脈沖跳躍模式和 152μA 電源電流可在輕負載下實現高效率。將使能引腳拉低可降低 關斷電源電流為 2 μA。

欠壓鎖定具有內部 4.3V 設置。使用外部電阻分壓器 在 EN 引腳上可以提高設置。軟啟動引腳控制輸出電壓啟動 ramp 中，還可以配置排序或跟蹤。漏極開路電源良好信號表示 輸出在其標稱電壓的 93% 至 106% 范圍內。
*附件：tps54561-q1.pdf

寬廣的可調開關頻率范圍可實現效率或 外部組件大小。逐周期電流限制、頻率折返和熱關斷 在過載情況下保護設備。

TPS54561-Q1 采用 10 引腳、4 mm × 4 mm WSON 封裝。

特性

• 適用于汽車應用
• 符合 AEC-Q100 標準，結果如下：
  • 器件溫度等級 1：-40°C 至 125°C 環境工作溫度范圍
  • 器件 HBM ESD 分類 H1C
  • 器件 CDM ESD 分類 C5
• 輕負載時效率高，具有脈沖跳躍 Eco 模式?控制
• 87mΩ 高側 MOSFET
• 152μA 工作靜態電流和 2μA 關斷電流
• 100kHz 至 2.5MHz 開關頻率
• 與 External Clock 同步
• 輕負載時具有低壓差作，具有集成的 BOOT Recharge FET
• 可調 UVLO 電壓和滯后
• 用于欠壓和過壓的電源正常輸出監視器
• 可調軟啟動和排序
• 0.8V 1% 內部電壓基準
• 10 引腳 WSON，帶導熱墊封裝
• –40°C 至 150°C TJ工作范圍

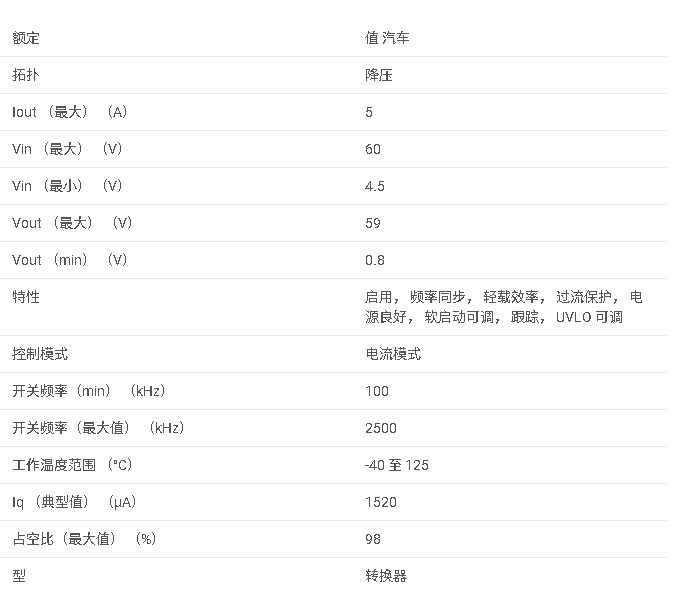

參數

方框圖

1. 產品概述

TPS54561-Q1 是一款高性能的同步降壓（Buck）轉換器，專為汽車和工業應用設計。該器件提供5A的連續輸出電流，輸入電壓范圍寬達4.5V至60V，適用于12V和24V的汽車電源系統以及廣泛的工業應用。

2. 主要特性

• ?高輸入電壓范圍?：支持4.5V至60V的輸入電壓，適合多種電源環境。
• ?高輸出電流?：最大連續輸出電流為5A，滿足高功率需求。
• ?高效率?：采用Eco-mode?控制，在輕載條件下通過脈沖跳躍模式提高效率。
• ?寬開關頻率范圍?：支持100kHz至2.5MHz的開關頻率，可優化效率和外部組件尺寸。
• ?多種保護功能?：包括過流保護、過壓保護、欠壓鎖定（UVLO）、熱關斷和軟啟動等。

3. 應用領域

• 車輛配件：如GPS、娛樂系統等。
• USB專用充電端口和電池充電器。
• 12V和24V汽車電源系統。

4. 電氣特性

• ?高效率?：在輕載條件下通過Eco-mode?控制實現高效率。
• ?低靜態電流?：操作靜態電流為152μA，關機電流為2μA。
• ?高精度內部電壓參考?：0.8V，精度為1%。
• ?軟啟動和跟蹤?：通過SS/TR引腳實現可調軟啟動和電源排序。

5. 功能描述

• ?Eco-mode?控制?：在輕載條件下通過脈沖跳躍模式減少開關損失，提高效率。
• ?高精度電流限制?：實現逐周期電流限制，保護電源和負載。
• ?軟啟動和跟蹤?：允許用戶通過外部電容設置輸出電壓的啟動斜坡，并支持電源排序功能。
• ? 過壓保護（OVP） ?：在輸出電壓過高時自動關閉高側MOSFET，防止損壞。
• ?熱關斷?：當器件溫度超過閾值時自動關閉，保護器件免受過熱損壞。

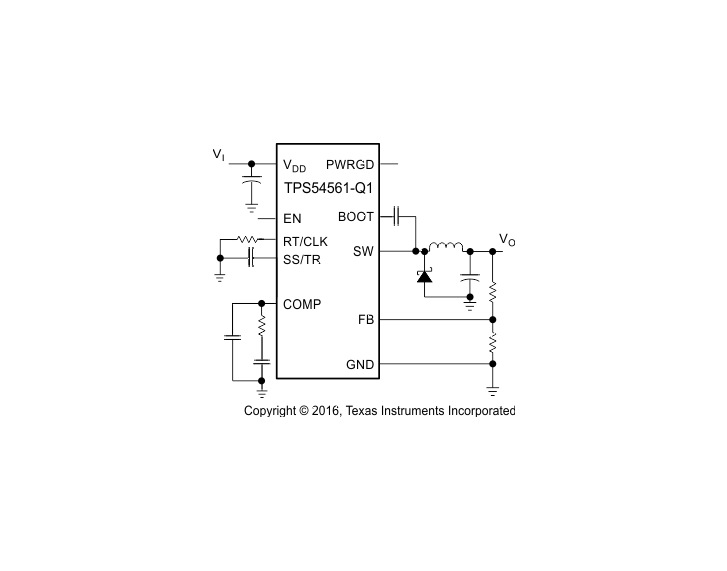

6. 典型應用電路

• 提供詳細的典型應用電路圖，包括輸出電壓設置、電感選擇、輸出電容器選擇等設計步驟。
• 設計考慮因素包括電感峰值電流、RMS電流、輸出電壓紋波和瞬態響應等。

7. 布局與布線建議

• 強調關鍵信號路徑的布局和布線，包括輸入電容器、輸出電容器、電感器和反饋路徑等。
• 建議使用低ESR的陶瓷電容器作為輸入和輸出電容器，以減小電壓紋波和提高穩定性。

8. 文檔與支持

• 提供詳細的數據手冊和應用指南。
• 支持通過TI官網獲取WEBENCH? Power Designer等設計工具，幫助用戶快速完成設計。
• 提供技術支持和社區資源，幫助用戶解決設計中的問題。

9. 封裝與尺寸

• 采用10引腳的WSON封裝，尺寸為4mm x 4mm，帶有裸露的熱墊以增強散熱性能。

10. 注意事項

• 在設計和應用過程中，需嚴格遵守靜電放電（ESD）防護措施。
• 在選擇外部組件時，需考慮組件的電氣特性和熱特性，以確保系統的穩定性和可靠性。
• 在進行PCB布局和布線時，需遵循最佳實踐，以減小電磁干擾并提高系統性能。
