TPS6267x 器件是經過優化的高頻同步降壓直流/直流轉換器 適用于小型電池供電應用。TPS6267x 專為低功耗應用而設計，支持 負載電流高達 650mA，并允許使用低成本片式電感器和電容器。

該器件具有 2.3V 至 4.8V 的寬輸入電壓范圍，支持供電應用 由具有擴展電壓范圍的鋰離子電池提供。不同的固定電壓輸出版本是 提供 1.05V 至 2.1V 電壓范圍。TPS6267x 在 6MHz 的穩壓開關頻率下運行，并且 在輕負載電流下進入省電模式，以保持高效率。 整個負載電流范圍。
*附件：tps626765.pdf

PFM 模式通過將靜態電流降低至 17μA （典型值） 來延長電池壽命 在輕負載運行期間。對于噪聲敏感型應用，該器件具有 PWM 擴頻功能 功能提供低噪聲的穩壓輸出，以及低輸入噪聲。這些 特性，結合高 PSRR 和 AC 負載調節性能，使該器件適用于 更換線性穩壓器以獲得更好的功率轉換效率。

特性

• 6MHz 工作頻率時效率為 92%
• 17μA 靜態電流
• 寬 V在范圍從 2.3V 到 4.8V
• 6MHz 穩頻作
• 擴頻、PWM 頻率抖動
• 同類最佳負載和線路瞬變
• ±2% 總直流電壓精度
• 低紋波輕負載 PFM 模式
• ≥35分貝 V在PSRR （1kHz 至 10kHz）
• 簡單的 Logic Enable 輸入
• 支持外部時鐘存在檢測使能輸入
• 需要三個表面貼裝外部元件（一個 0603 MLCC 電感器，兩個 0402 陶瓷電容器）
• 完整的 0.33mm 以下元件輪廓解決方案
• 總解決方案尺寸 <10 mm^2^
• 采用 6 引腳 NanoFree? （CSP） 超薄封裝，最大高度為 0.4 mm

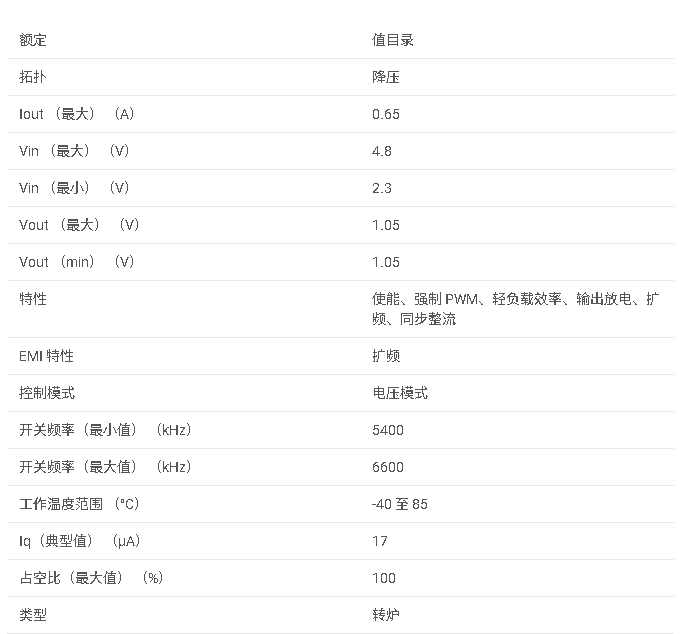

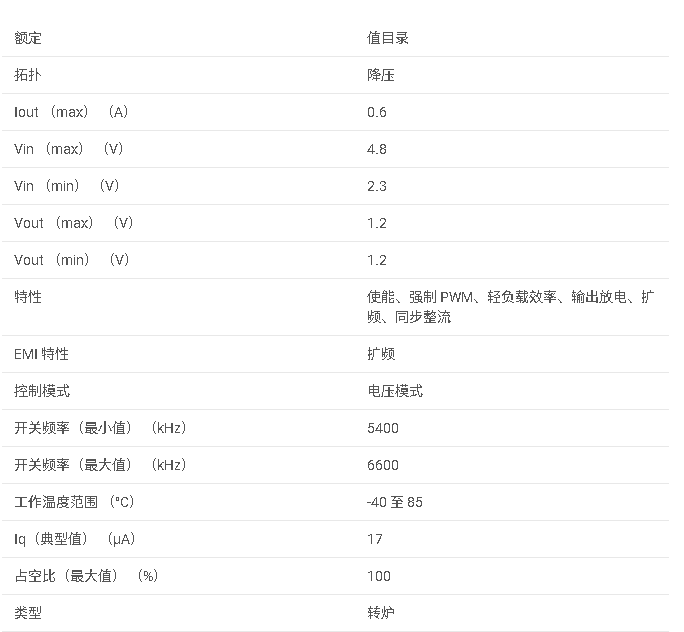

參數

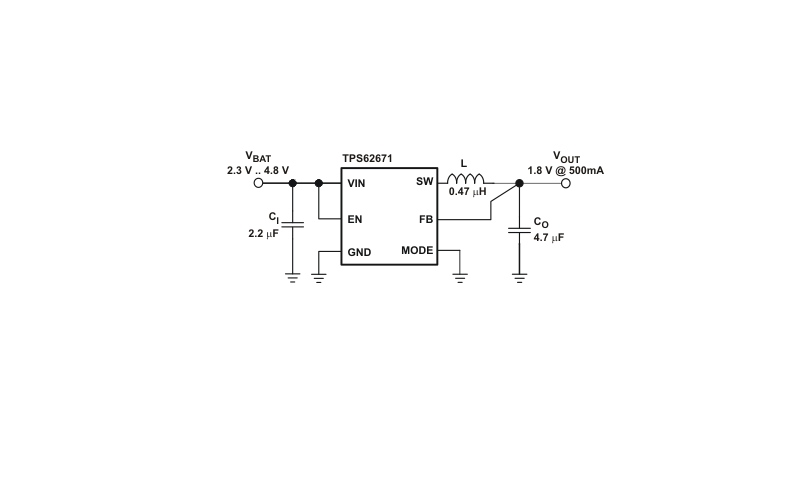

方框圖

1. 產品概述

TPS626765是一款高效率、同步降壓DC-DC轉換器，專為小型電池供電的應用設計。它支持高達650mA的負載電流，并提供了從2.3V到4.8V的寬輸入電壓范圍。該轉換器采用6MHz的固定開關頻率，并具有低紋波輕載PFM（脈沖頻率調制）模式，以提高電池壽命。

2. 主要特性

• ?高效率?：在6MHz操作下可達92%。
• ?低靜態電流?：典型值為17μA。
• ?寬輸入電壓范圍?：2.3V至4.8V。
• ?固定6MHz開關頻率?。
• ?輕載PFM模式?：降低輕載時的功率損耗。
• ?高PSRR?：≥35dB（1kHz至10kHz）。
• ?小型封裝?：6引腳NanoFree?（CSP）封裝，最大高度0.4mm。
• ?外部組件少?：僅需一個0603MLCC電感和兩個0402陶瓷電容。

3. 應用領域

• 手機
• 智能手機
• CMOS攝像頭模塊
• 光學數據模塊
• 數字電視
• WLAN
• GPS
• 藍牙應用
• 嵌入式電源供應

4. 功能描述

• ?自動PWM/PFM模式切換?：根據負載電流自動在PWM和PFM模式之間切換，以維持高效率。
• ?軟啟動?：限制啟動時的浪涌電流。
• ?使能輸入?：簡單的邏輯使能輸入，方便控制。
• ?外部時鐘檢測使能?：支持外部時鐘信號檢測以啟用設備。
• ?輸出放電功能?：在關閉時主動放電輸出電容。

5. 電氣特性

• ?輸出電壓范圍?：固定版本提供多種輸出電壓選項，如1.05V、1.2V等。
• ?負載調節?：在PWM模式下，負載調節性能優異。
• ?線路調節?：具有良好的線路調節能力。
• ?熱關斷?：防止結溫過高損壞設備。

6. 典型應用電路

文件提供了TPS626765的典型應用電路圖，包括輸入電容、輸出電容、電感和使能引腳的連接方式。同時，還展示了如何通過外部時鐘信號控制設備的啟用和關閉。

7. 設計指南

• ?電感選擇?：推薦使用0.3μH至1.8μH的電感值，以獲得最佳性能。
• ?輸出電容選擇?：建議使用X7R或X5R介質的陶瓷電容，以最小化輸出電壓紋波。
• ?布局建議?：提供了PCB布局指南，以確保最佳電氣性能和熱性能。

8. 封裝與訂購信息

TPS626765采用6引腳NanoFree?（CSP）封裝，最大高度為0.4mm。文件還包含了封裝尺寸、引腳配置和訂購信息。

9. 安全與警告

文件提醒用戶注意靜電放電（ESD）保護，并提供了關于如何安全處理和存儲IC的建議。同時，強調了在使用該器件時需要考慮的安全和可靠性問題。
