EasyGo DeskSim是一款配置型的實時仿真軟件，它允許用戶將 Simulink 算法程序快速部署到 EasyGo 實時仿真機上。實時仿真機支持選配不同的 FPGA 芯片和 IO 模塊，能夠處理高速信號，并通過 IO 模塊輸出真實的仿真結果，可滿足用戶在科研、教學或工業測試中的多樣化需求。

本篇視頻主要為大家分享基于設備 EGBox Mini，通過利用EasyGo DeskSim教你快速實現信號輸出。

實時仿真：信號輸出

01 軟件特點

圖形化配置交互功能：EasyGo DeskSim采用圖形化配置操作，支持模型讀取，C代碼自動生成，模型一鍵下載運行，波形數據實時顯示，數據實時存儲等功能。

操作簡單：配置界面只需進行模型的載入，刷新，編輯，移除操作。

智能檢測：模型載入后會自動檢測，發現錯誤會提示給用戶修改。

易用工具箱：軟件中設計了各類實用工具包，方便用戶更快地進行實時仿真實驗。

FPGA電路模型在線調參：FPGA上載入的電路模型中的參數可以進行修改，用戶在運行過程中可以隨時修改參數來觀測波形變化。

02 應用指南

為了幫助用戶進一步了解和掌握 EasyGo DeskSim 軟件，本期主要以使用 EGBox mini 設備應用 EasyGo DeskSim 快速通過 AO 輸出一組三相正弦波信號為例，教你快速實現信號輸出。

模型部署

首先打開 Matlab，我們要通過 AO 輸出一組正弦波信號，需要先使用到 CPU 模塊進行正弦波的生成，并傳輸給 FPGA 的 AO 通道輸出，因此需要使用到 CPU+FPGA 架構。

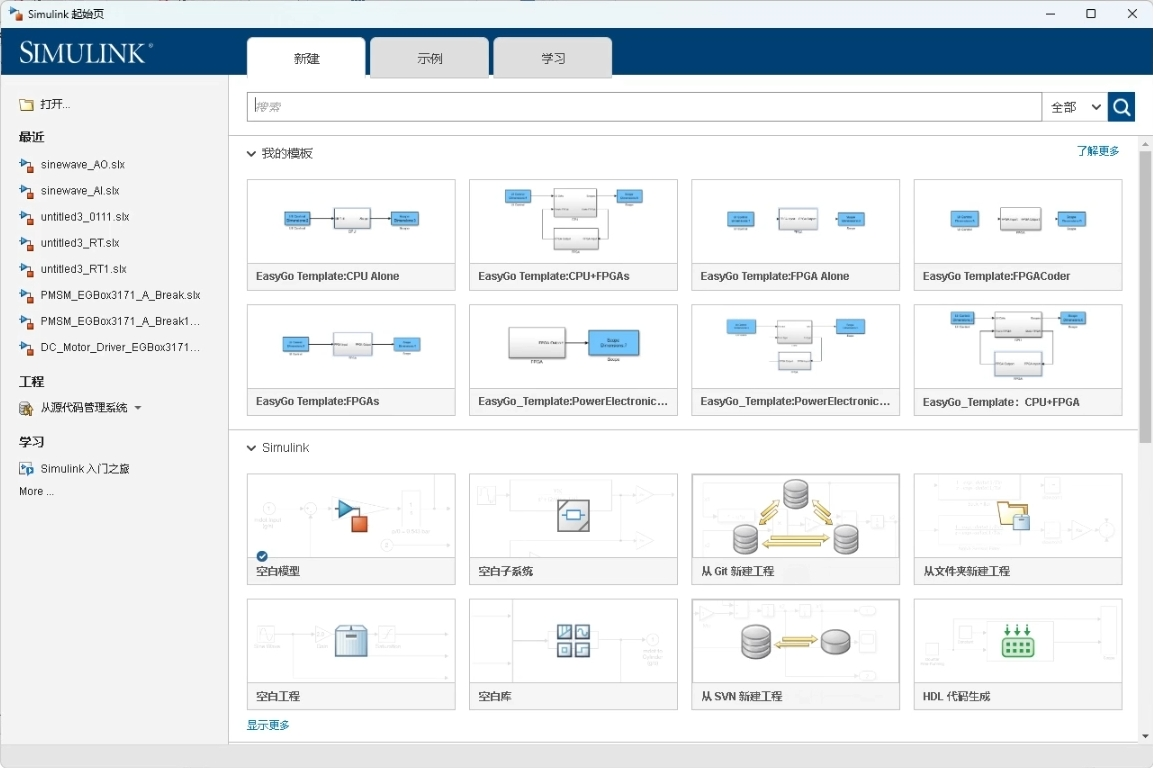

啟動 simulink，可以看見我的模板中出現8個 Template，選擇“EasyGo Template：CPU+FPGA”，創建出“CPU+FPGA”的框架模型。

由于是 CPU+FPGA 聯合仿真模型，所以核心代碼在 CPU 子系統和 FPGA 子系統里面。

打開 CPU 子系統，可以看到一個簡單的三相正弦波參考波生成程序。我們本次目標僅需要通過 AO 輸出一組正弦波，需要對模型進行修改（詳見視頻操作）。

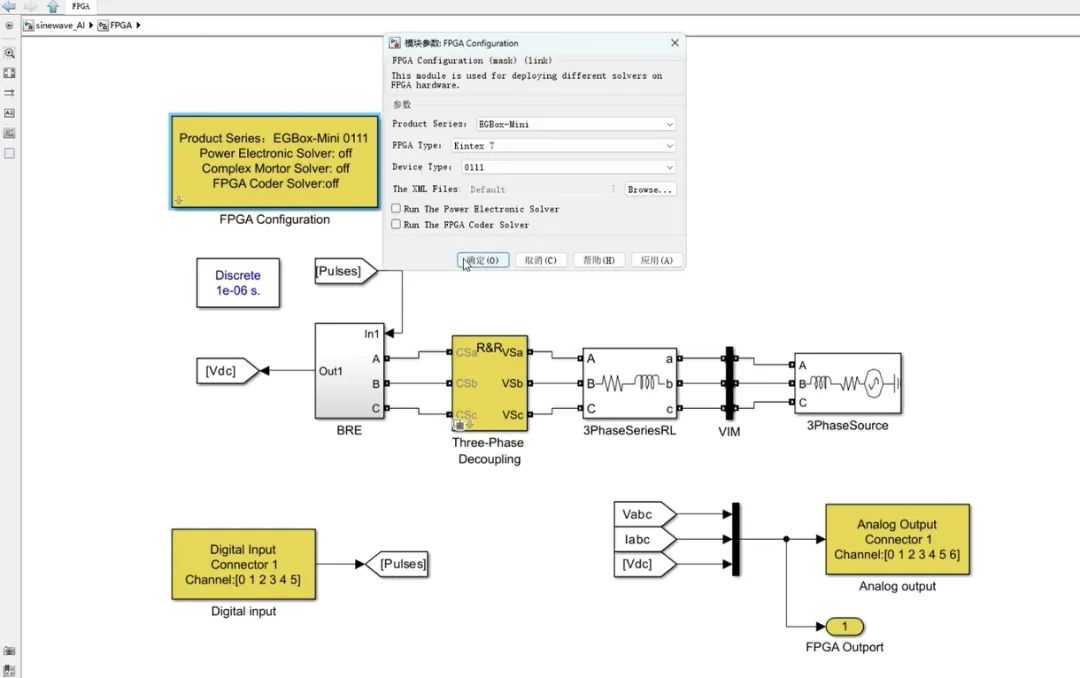

修改完成后，打開 FPGA 子系統，點擊模塊“FPGA Configuration"，選擇“EGBox-mini”，板卡選擇“1011”，勾選“Run The Power Electronic Solver”。

然后打開 simulink 庫，在電源庫中選擇直流電壓源模塊，并添加到模型中。同樣點擊“Elements”選擇串聯 RLC 支路，將模塊添加進模型中。

將電源和負載連接，形成完整電路，并給出電壓和電阻值（這里我們刪除 AI 采集和 DO 輸出模塊）。

打開simulink庫點擊“EasyGo Real-Time”，選擇“FPGA Block”中的“IO Block”，右鍵鼠標將 AO 模塊添加進模型中。連接AO模塊并雙擊，輸入通道改為3個，選擇 Connector1，通道選擇 AO0、AO1、AO2，增益均為1，偏移量為0。AO配置設置完畢。

由于有拓?fù)洌枰砑印皃owergui”模塊。雙擊打開模塊，改為“離散”模式，采樣頻率為1us。

上位機配置

保存好模型后，需要建立設備與上位機聯系。

首先，將設備 EGBox-mini 接上電源，并連接上位機后進行 ping 接，Win+R鍵輸入“cmd”并回車，輸入ping 192.168.1.67，出現視頻中信息表示Ping接正常。

實時仿真

設備與上位機完成連接后，開始實時仿真。

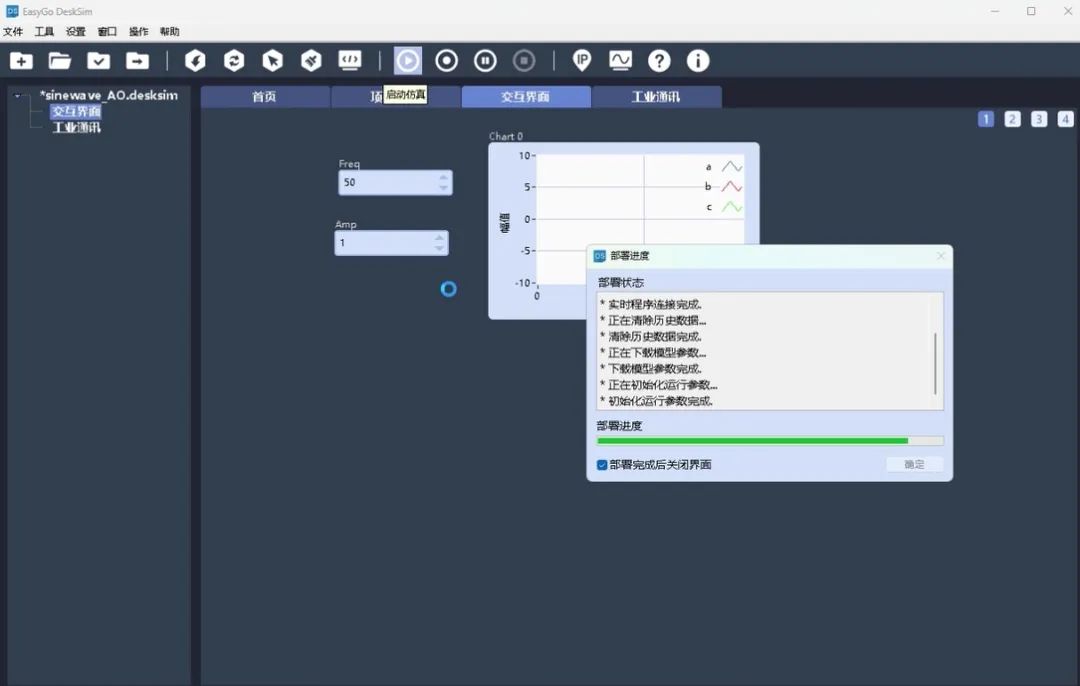

打開 EasyGo DeskSim 軟件，新建項目并載入建好的simulink模型，編譯成功后配置好界面和 ip，開始運行。

觀測驗證

上位機觀測波形正常后，需要用示波器觀測驗證。

首先，將設備連接IO接口板，并將AO0、AO1、AO2口連接示波器，觀察上位機波形和示波器波形。

如視頻所示，頻率均為50Hz，幅值均為1。分別增大上位機幅值和頻率，示波器波形也隨之增大，驗證完成。

停止運行后，保存文件方便下次打開。

應用 DeskSim 快速實現信號輸出操作教程就分享到這里了，下期我們會繼續為大家分享利用 DeskSim 快速實現信號采集操作教程。需要更多DeskSim實時仿真應用教程，歡迎私信/留言咨詢獲取。
