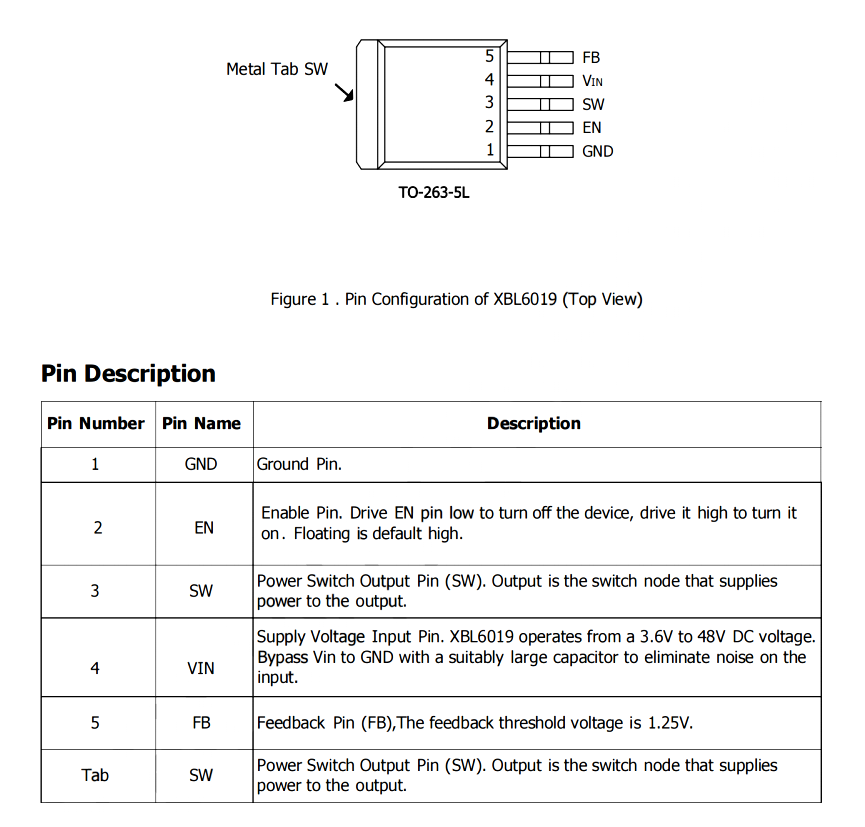

在電子電路設計領域，芯伯樂推出的XBL6019芯片以其優異的性能和廣泛的應用范圍受到廣泛關注。芯伯樂XBL6019是一款專為升壓（boost）、反激（flyback）和正激（forward）轉換器設計的單片集成電路。它集成了5A PMOSFET開關和必要的保護電路，內置了包括電流限制、熱限制和欠壓鎖定功能，能夠確保電路在各種工況下的穩定運行。

1

寬輸入電壓范圍

XBL6019支持3.6V~48V的寬輸入電壓范圍，適應多種電源場景，無論是電池供電還是工業電源環境都能輕松應對。

2

高效率轉換

轉換效率最高高達93%，得益于內置的優化功率MOSFET和先進的電路設計，可有效降低能耗和散熱需求，提高設備的續航能力和運行效率。

3

多種保護功能

芯片內置熱關斷、電流限制和欠壓鎖定等多重保護機制，有效防止因過熱、過載或輸入電壓異常導致的器件損壞，提升系統的可靠性。

4

最大持續5A電流輸出

支持最大5A電流輸出，可持續為各類大功率負載設備提供穩定且充足的電力保障，確保器件始終能夠正常運轉，不會因電流供應不足而出現無法正常工作的情況。

PART 03

典型應用場景

（一）升壓調節器

在LED照明、便攜式設備充電等需要將低壓提升至高壓的場合，XBL6019可高效完成電壓轉換任務，提供穩定的輸出電壓。

（二）反激和正激變換器

在開關電源設計中，XBL6019能夠提高電源的轉換效率和輸出穩定性，適用于工業電源和適配器等應用。

（三）多輸出調節器

在需要多路輸出電壓的復雜系統中，XBL6019可滿足不同模塊的供電需求，簡化整體電源設計。

PART 04

典型應用電路

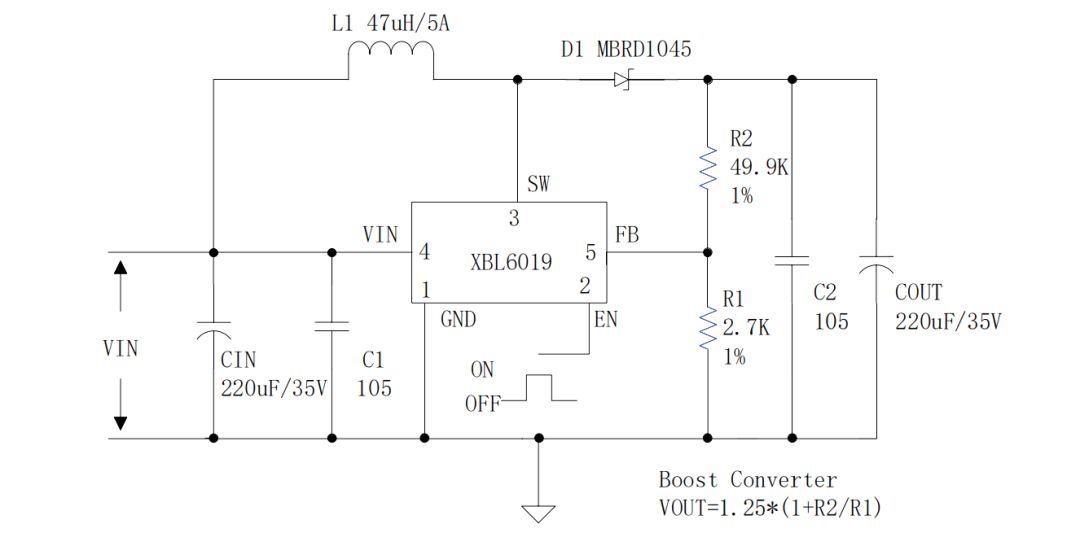

上圖為芯伯樂XBL6019Boost升壓轉換典型電路，輸入電容CIN和C1用于平滑輸入電壓，XBL6019通過開關引腳 SW 控制電感L1，實現升壓功能，續流二極管D1為電感釋放能量時提供續流路徑，反饋電阻 R1 和 R2構成分壓網絡設定輸出電壓，輸出電容C2和COUT則用于平滑輸出電壓，降低紋波，確保為負載提供穩定電源。

PART 05

100W輸出功率雙路并聯方案

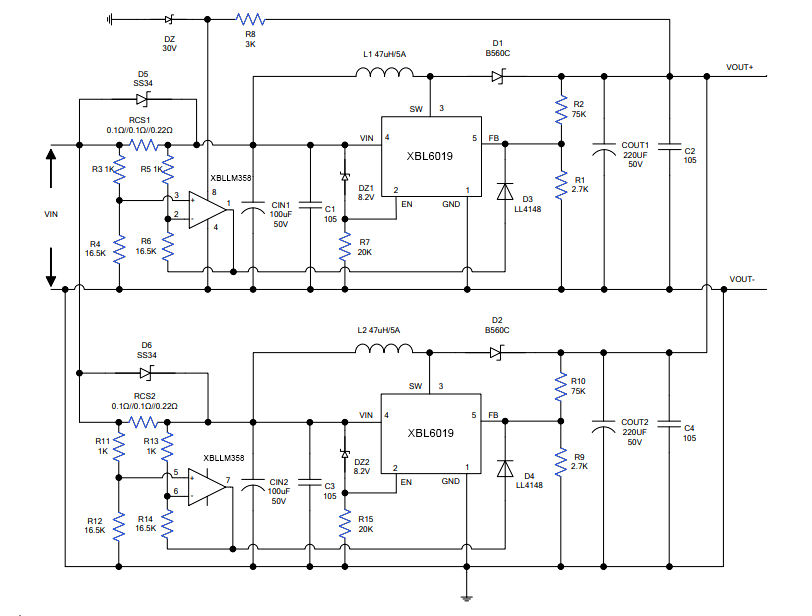

在高功率應用場景中，XBL6019雙路并聯方案可實現輸入24V、輸出100W功率的高效轉換。電路如圖：

此電路圖為雙路Boost升壓轉換器電路采用XBL6019芯片并聯方案，通過控制輸入電流限制每路輸出功率，能夠實現輸入24V、輸出100W的功率需求，并具有優秀的線性調整率與負載調整率。電路中需將每路輸入電流控制在2.5A以內，同時為保證XBLW LM358運放的正常工作，其最高供電電壓控制在32V以內，且運放同相端與反相端的輸入電壓比供電電壓小3V以上。此外，為防止上電瞬間沖擊電流損壞采樣電阻，需在在采樣電阻兩端并聯肖特基二極管。

PART 06

應用案例與注意事項

（一）應用案例

大型儲能產品

在設計大型儲能產品時，XBL6019能高效地將輸入的低壓直流電提升至適配后級電路的較高電壓，同時保持穩定的輸出電流，滿足后級電路對穩定供電的需求。

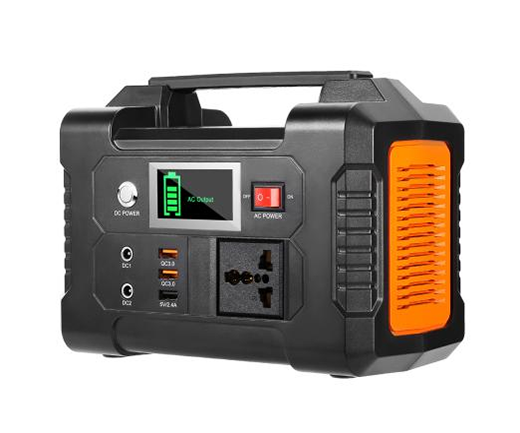

大功率移動電源

大功率移動電源依靠XBL6019最大60V的輸出電壓、最大 5A 的輸出電流等參數，保障了大功率移動電源的穩定運行。其高輸出電壓與大電流以及多種保護功能，使它廣泛應用于移動電源領域。

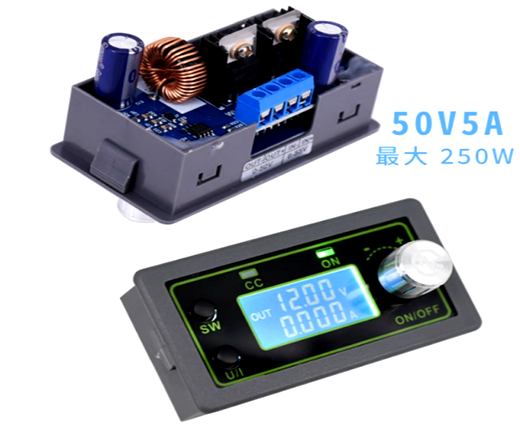

升壓電源模塊

升壓電源模塊憑借XBL6019 3.6V-48V的寬輸入電壓范圍和最高60V的可調輸出電壓，可滿足不同后級電路的供電需求。它還具備高轉換效率和過流保護功能，有效提升升壓電源模塊的性能與可靠性。

（二）注意事項

? ? ?在使用XBL6019進行電路設計時，需注意輸入電容的選型與布局，以減少輸入紋波和干擾，具體容值請參考規格書典型原理圖；同時，反饋網絡的電阻選擇要綜合考慮精度和穩定性；此外，在高功率應用中，要做好散熱設計，充分發揮芯片的性能優勢，防止過熱保護。

PART 07

結語

XBL6019芯片憑借其卓越的性能和廣泛的應用適應性，為電子工程師提供了一種高效、可靠的電源管理方案。通過合理設計和應用，XBL6019能夠在多種電子設備中發揮其優勢，在實際應用中，工程師應根據具體需求和條件，仔細閱讀芯片規格書，遵循相關選型規范和指南，以確保電路的穩定運行和產品的可靠性能。
