霍尼韋爾的智能工業科技業務擁有50年以上的深厚歷史，提供領先的傳感器技術，促進供應鏈自動化，其中移動數據終端產品因智慧物流、倉儲的需求趨勢而被廣泛采用。隨著應用需求和系統方案的演進，移動數據終端也提出了越來越豐富的方案需求。例如：

可靠讀碼效果：滿足不同距離、不同亮度環境下的穩定讀碼需求。

數據互聯：通過 USB 接口連接個人電腦等設備，快速完成數據傳遞。

大電流充電方案：采用Pogo pin + Type-C接口，支持大電流充電及端口隔離保護。

充電指示燈：配備充電指示燈，實時顯示電池過放狀態及充電進度。

音效系統：大音量，搭載喇叭防燒保護算法。

屏幕顯示性能：采用6英寸高亮度屏幕，實現高精度均勻背光顯示。

GPIO 擴展能力：支持功能模塊擴展，滿足平臺GPIO接口的靈活配置需求。

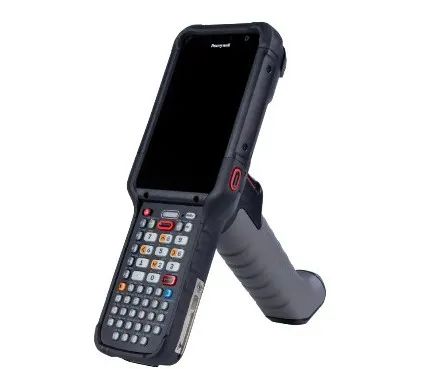

圖1霍尼韋爾移動數據終端產品CK67示意圖

艾為憑借17年在模擬芯片領域的深耕經驗，針對移動數據終端等行業應用的特性與需求，開發出一系列產品，并量身定制應用解決方案。以下是對艾為移動數據終端應用系統框圖的詳細說明：

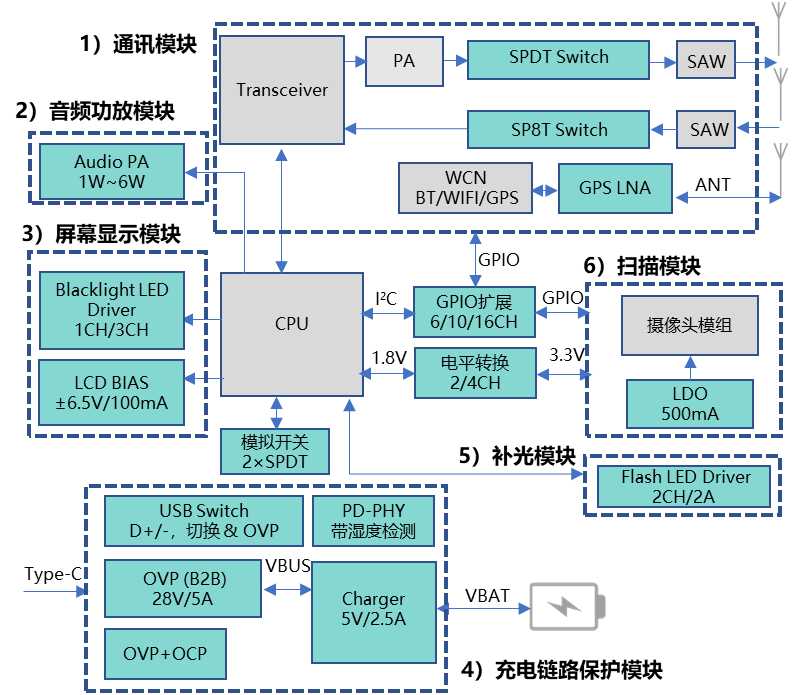

圖2艾為移動數據終端（PDA）整體方案

1

可靠讀碼效果

針對不同距離、不同亮度環境下的穩定讀碼需求，艾為閃光燈驅動產品可提供等級豐富的補光電流。

圖3 艾為閃光燈/紅外燈驅動產品應用圖

雙通道、獨立可配置2A恒流源LED驅動

Flash: 3.91mA~2.0A, 256級，7.83mA/級

Torch: 0.98mA~500mA, 256級，1.96mA/級

Flash Timeout: 40ms~1.6s, 16級

Flash/Torch/IR模式

效率高達82%（Flash模式）

400kHz I2C總線

封裝：FCQFN 1.6mm×1.2mm×0.55mm -10L

2

數據互聯

艾為限流保護開關（OCP）助力提升USB接口連接可靠性。

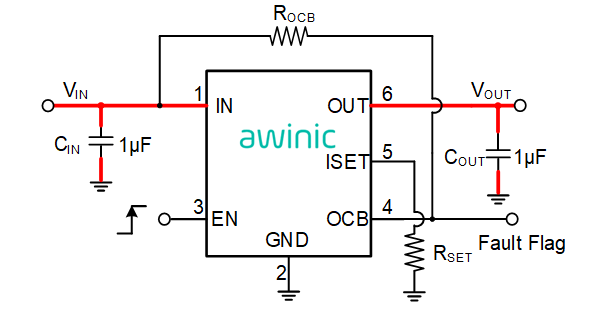

圖4

為限流開關（OCP）產品應用圖

輸入電壓范圍：2.5V~5.5V

0.4A~2.5A可配置輸出限流閾值

Rdson：65mΩ（典型值）

限流精度±9%@1A（典型值）

多重保護：反向電流保護（RCP）、過溫保護（OTP）、UVLO

封裝：SOT23-6L

3

大電流充電

Pogopin+Type-C接口。大電流、端口隔離保護方案。

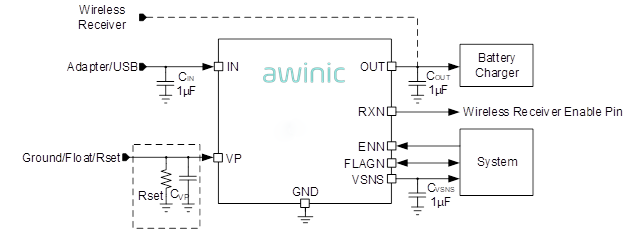

圖5 艾為背靠背（B2B）隔離OVP產品應用圖

輸入電壓范圍：3.1V~28V

5A持續過流能力

Rdson：20mΩ（典型值）

可配置OVP閾值，VP引腳外部RSET配置

快速OVP關斷，響應時間：80ns（典型值）

浪涌保護：±100V（IEC61000-4-5）

ESD保護：±8kV（IEC 61000-4-2接觸）

多重保護：反向電流保護（RCP）、過溫保護（OTP）、UVLO

封裝：

WLCSP 2.19mm×1.75mm×0.64mm_max-20B

4

充電指示燈

電池過放狀態，充電即時指示。

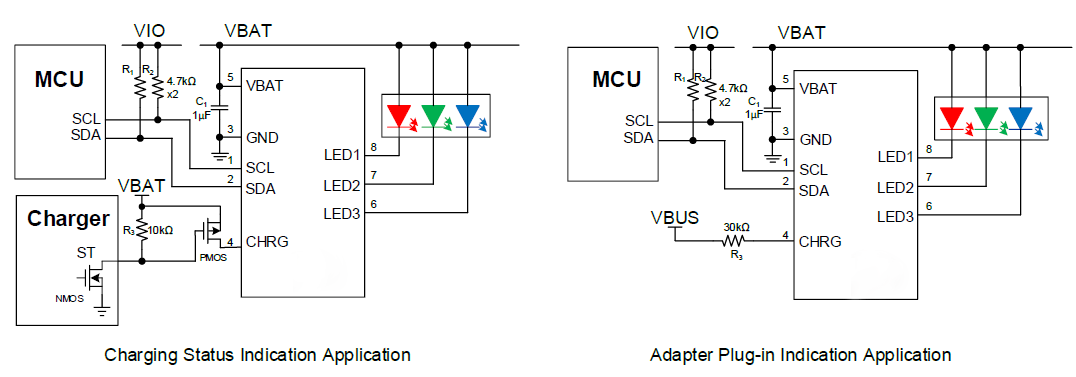

圖6 艾為三通道呼吸燈驅動產品應用圖

3通道恒流LED驅動

電流等級：4*16*256檔（全局電流/直流配置/PWM亮度占空比）

自主呼吸模式，降低主控功耗

支持電池過放時的快速充電指示：CHRG引腳拉高后立刻使能LED1通道電流輸出

LED電流精度&匹配度: ±3%

輸入電壓范圍：2.5V~5.5V

封裝：QFN 1.5mm×1.5mm×0.45mm-8L

5

音效系統

大音量，搭載喇叭（防燒）保護算法。

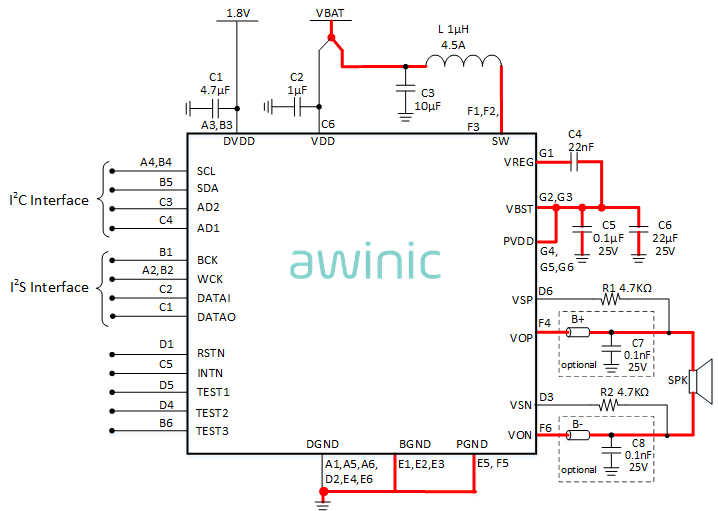

圖7 艾為數字音頻功放產品應用圖

集成SKtune音效算法

喇叭保護功能

Smart BOOST架構，效率高達84%

RF噪聲抑制，消除TDD噪聲

Low noise: 14μV

THD+N: 0.01%

I2S/TDM接口

支持超聲應用（TDM/I2S速率采用96kHz）

VDD范圍: 2.9V~5.5V，DVDD范圍: 1.65V~1.95V

芯片多重保護：短路、過溫、欠壓和過壓保護等

封裝：WLCSP 2.60mm×3.13mm×0.543mm-42B

6

屏幕顯示

高亮度、高精度均勻背光顯示。

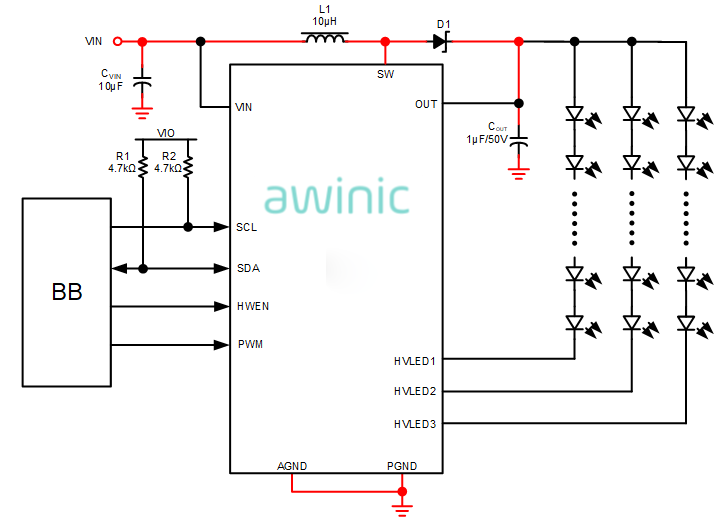

圖8 艾為三通道高精度背光驅動產品應用圖

電流匹配度：±1%

電流精度：±3%

效率高達91%

LED驅動電流：29.6mA/string（背光模式），79.9mA/string（Flash模式）

調光模式可選：I2C、PWM

可配置OVP閾值（17.5V, 24V, 31V, 38V, 41.5V）

LED開路/短路保護

封裝：WLCSP 1.64mm x 1.24mm-12B

7

GPIO 擴展

艾為GPIO擴展芯片系列，支持6~16通道GPIO擴展，助力移動數據終端系統方案實現。

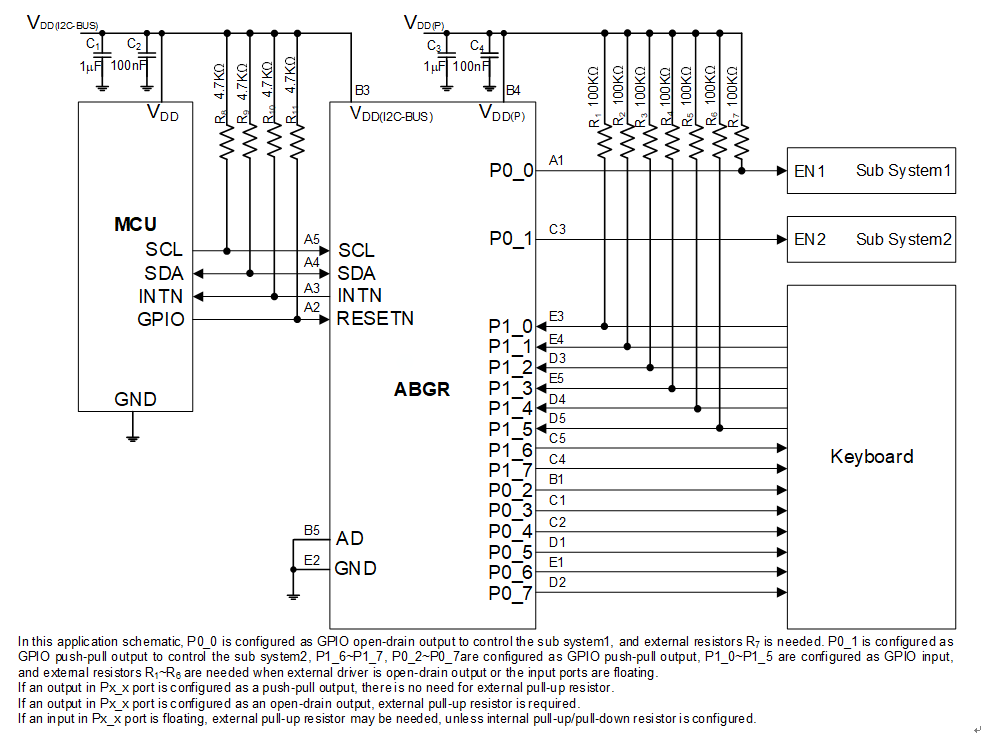

圖9

艾為16通道GPIO擴展產品應用圖

16通道GPIO擴展，每個通道可獨立配置為輸入/輸出

雙電源引腳，支持VDD(P)、VDD(I2C-BUS)采用不同電壓

1MHz I2C接口，AD引腳可配地址

VDD范圍：1.65V~5.5V

封裝：BGA 3.0mm × 3.0mm × 0.86mm - 24B

艾為深耕模擬半導體領域17年，累計發布超1400款物料，覆蓋 “聲光電射手” 五大產品線、40 多個子類。此次與霍尼韋爾（Honeywell）達成全面合作，不僅彰顯了艾為產品矩陣的完整性與品質可靠性，更以標桿案例推動 “艾為芯” 在工業市場的規模化應用。未來，艾為將緊密圍繞工業應用場景需求，依托核心技術優勢持續研發優質物料，為工業 5.0 進程與工業自動化發展注入強勁動力。
