在使用Allegro軟件進行PCB設計的過程中，我們可能會遇到一個問題，那就是該軟件并不支持直接放置中文字符，它僅支持英文字符。特別是在PCB設計完成之后，可能需要在絲印層上添加公司名稱、產品型號、或者是PCB設計文件的版本號等信息。由于無法直接使用Allegro軟件內“Add”菜單欄中的放置“Text”功能來實現這一需求，因此，我們不得不尋找其他的解決方案。凡億開發(fā)的FanySkill腳本提供了一個非常實用的功能，即“添加中文字符”功能。通過這個功能，我們可以輕松地在Allegro設計的PCB板上添加所需的中文信息，從而滿足設計需求和規(guī)范。

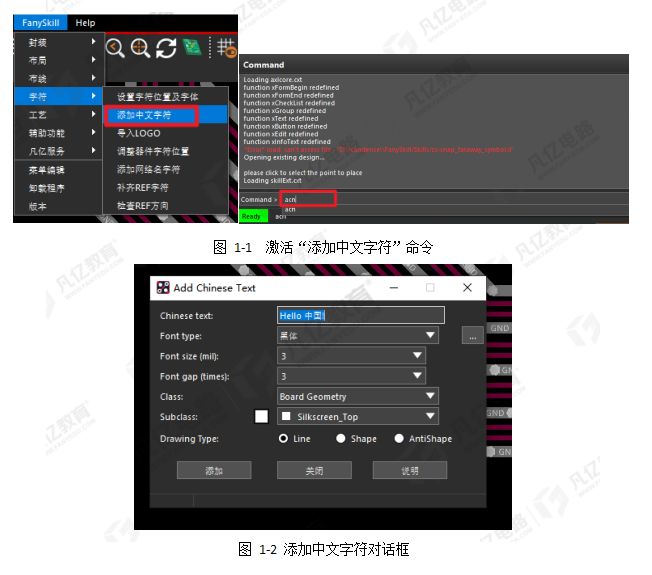

1、執(zhí)行菜單命令“FanySkill-字符-添加中文字符”，或者Command對話框內輸入快捷命令“acn”如下圖1-1所示，都可以激活添加中文字符命令以及彈出其設置對話框如下圖1-2所示。

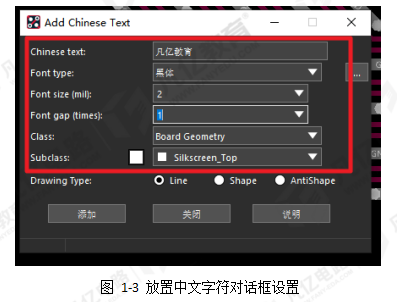

2、在此對話框內的“Chinese text”選項則是輸入需要放置的中文字符，此處以放置“凡億教育”為例如下圖1-3所示；“Font type”選項則是選擇中文字符的樣式，按照具體設計需求設置即可；“Font size”則是設置中文字符的字體大小，按照具體設計需求設置即可；“Font gap”則是設置中文字符的間距值，按照具體設計需求設置即可；“Class”選項則是設置中文字符放置的層，一般放置在絲印層，推薦設置“Silkscreen top”，如有特別需求按照該需求設置層即可，具體設置如下圖1-3所示。

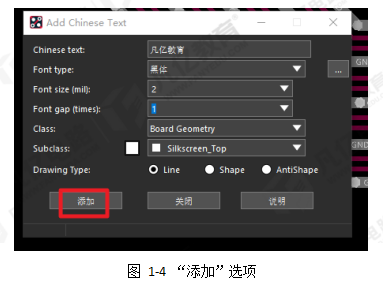

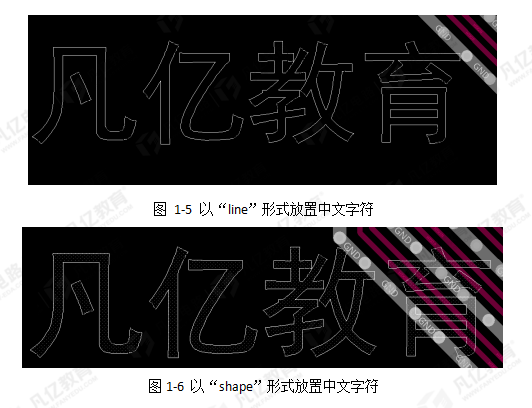

3、“Drawing Tyep”則是設置中文字符的顯示類型，“Line”選項是以線段形式放置不顯示填充，“Shape”選項是以銅皮形式放置顯示填充，“AntiShape”是以割裂的銅皮顯示一般不推薦設置，推薦前兩種顯示類型。放置字符對話框設置完成之后，點擊“添加”選項即可將對應中文字符放置在PCB板上如下圖1-4所示。中文字符顯示類型前兩種放置效果如下圖1-5、1-6所示，按照設計需求進行選擇即可。
