一. 產品介紹

ACCU-100 微電網協調控制器是一種應用于微電網、分布式發電、儲能等領域的智能協調控制器。裝置滿足系統滿足光伏系統、風力發電、儲能系統以及充電樁等設備的接入，通過對微電網系統進行全天候數據采集分析，監視光伏、風能、儲能系統、充電樁運行狀態及健康狀況，并在此基礎上以安全經濟優化運行為目標，獲取控制策略進而對微電網實施調節控制，實現微電網分布式能源、儲能系統、負荷的實時動態調節功能，促進新能源就地化消納，提高電網運行穩定性、補償負荷波動；實現微電網的需求管理，提高微電網運行效率、降低供電成本，保障微電網安全、可靠、經濟運行。

二. 產品特點

ACCU-100 微電網協調控制器具備以下功能特點：

數據采集：支持串口、以太網等多通道實時運行，滿足各類風電與光伏逆變器、儲能等設備接入；

通訊管理：支持 Modbus RTU、Modbus TCP、IEC 60870-5-101、IEC 60870-5-103、IEC60870-5-104、MQTT 等通信規約，可實現云邊協同（結合安科瑞智慧能源管理云平臺進行遠程運維）、OTA 升級、就地/遠程切換、本地人機交互（選配）；

邊緣計算：靈活的報警閾值設置、主動上傳報警信息、數據合并計算、邏輯控制、斷點續傳、數據加密、4G 路由；

策略管理：防逆流、計劃曲線、削峰填谷、需量控制、有功/無功控制、光儲協調等，并支持策略定制;

系統安全：基于不可信模型設計的用戶權限，防止非法用戶侵入；基于數據加密與數據安全驗證技術，采用數據標定與防篡改機制，實現數據固證和可追溯；

運行安全：采集分析包括電池、溫控及消防在內的全站信號與測量數據，實現運行安全預警預測。

三. 產品參數

ACCU-100 微電網控制器主要負責工商業光儲充新能源電站的數據采集、本地控制策略

以及云端數據的交互。支持容量為：儲能容量:≤400kW，光伏容量:≤400kWp。

圖 3-1 ACCU-100 產品示意圖

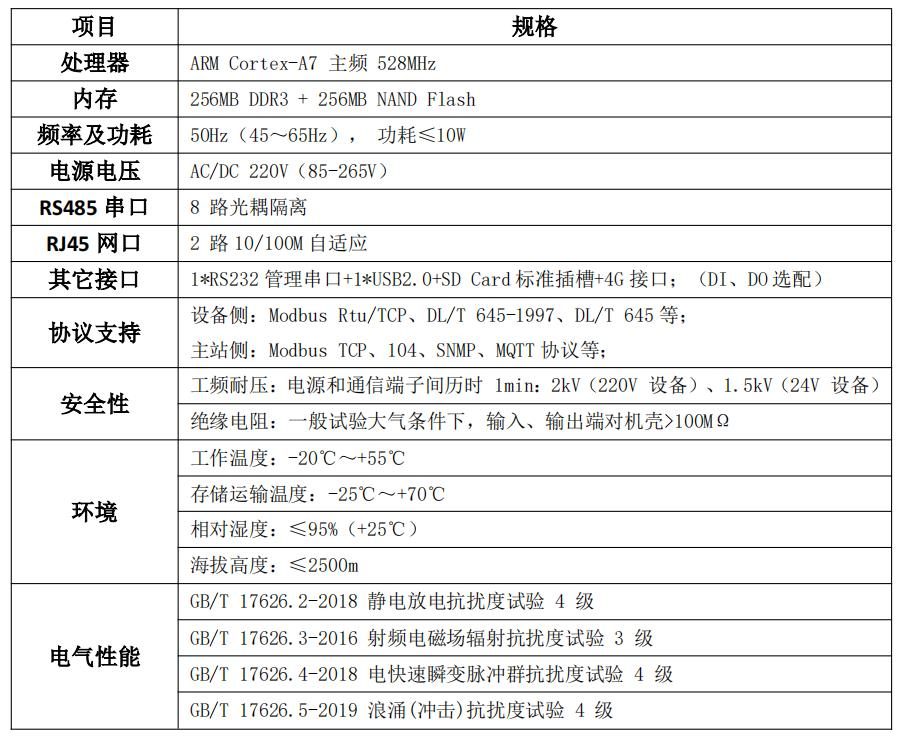

ACCU-100 微電網控制器典型的硬件配置與附件參數如下表 3-1 所示。

表 3-1 典型配置參數表

四. 系統架構

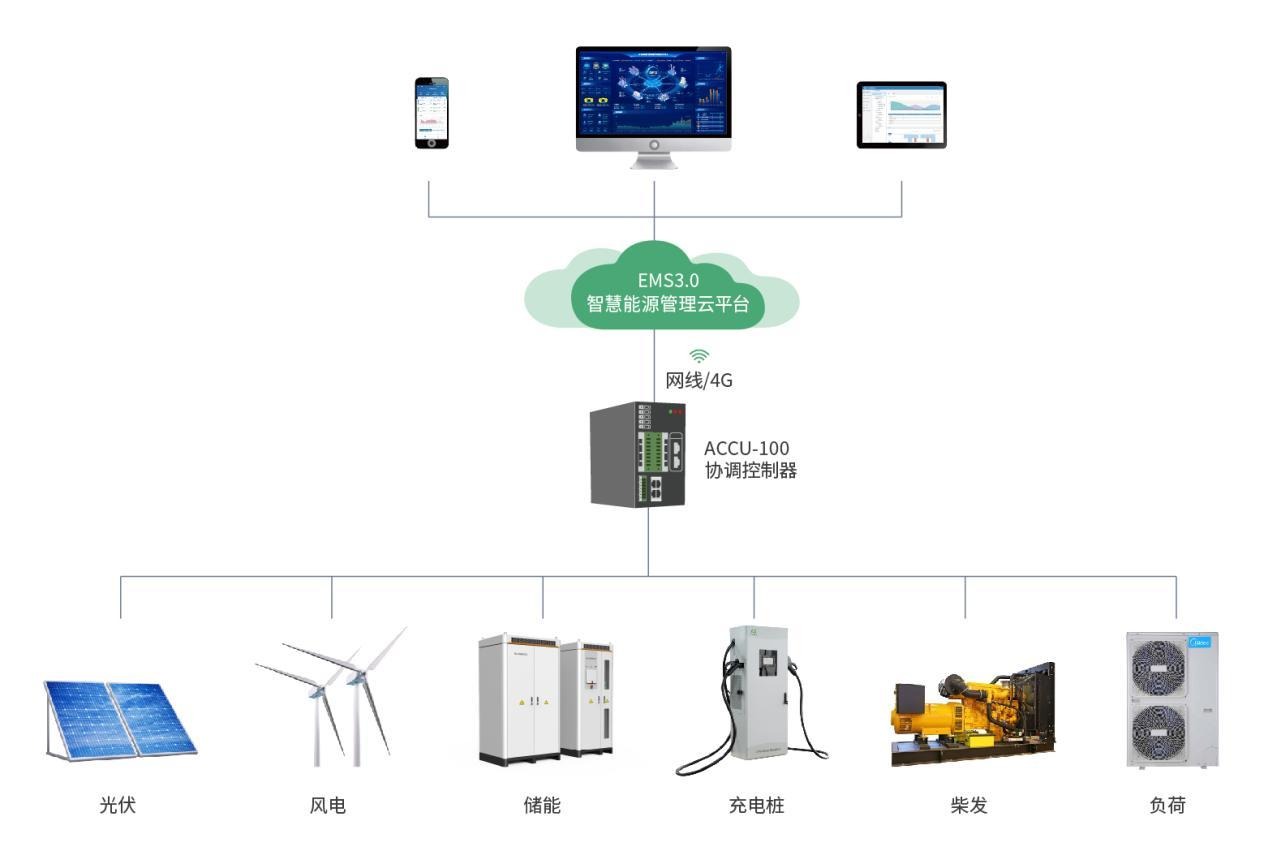

圖 4-1 系統架構圖

ACCU-100 協調控制器：控制儲能設備、分布式能源、可調負荷設備的出力與電力需求，并能根據經濟效益模型在滿足調度的前提下，進行光儲置換，減少棄光。并與云端平臺進行交互，響應云端策略配置。

智慧能源管理云平臺 EMS3.0：滿足跨站點，跨區域海量數據的接入，通過數據分析實現各站點資源類、電量類、損耗類、指標類、維護類、貢獻類等指標計算與管控，并通過多樣化預測，分析發電與用電趨勢，結合電價數據、生產計劃、負荷需求，提供控制方案。同時提供遠程監控與運維功能。

五. 能量調度

手動策略：支持手動進行微電網并離網切換，分布式發電、儲能、可調設備指令下發等，進行遙控等動作。

計劃曲線：用戶依據當?shù)胤謺r電價自行配置電價模板，設定不同時段內儲能的充放功率，組成削峰填谷策略模版；提供按日、按周配置策略模版的功能。適應多地區、多電價環境下策略運行模式。

需量控制：通過在總進線的變壓器低壓側接入總表實時采集需量值，當需量值達到限制值（可設）時觸發需量控制，系統根據配置的參數進行對儲能做減小充電、放電、降低充電樁充電功率或者降低可調負荷用電功率等動作。

動態擴容：通過在總進線的變壓器低壓側接入總表實時采集變壓器負載率，當變壓器負載率達到限制值（可設）時觸發保護，系統根據配置的參數進行對儲能做減小充電、放電、降低充電樁充電功率或者降低可調負荷用電功率等動作。

防逆流控制：通過在總進線的變壓器低壓側接入總表實時采集逆功率數據，當出現反向功率且達到限制值（可設），系統根據配置的參數進行對儲能做靜置、減小放電、充電或者光伏降功率等動作。系統的防逆流策略實現是軟件保護，若需要實現響應更快、更靠譜的保護，則需要加上相應的逆功率保護裝置，檢測到逆流立即跳閘保護。

備電功能：在系統運行過程中，EMS 協調控制執行對儲能系統 SOC 保護，使儲能系統在設定的 SOC 范圍內運行，并將一定的電量區間預留用于備電容量，備電容量可進行自定義設置，能在電網斷電時給負載緊急供電。

其他：可以根據客戶需求進行不同策略定制
