在需要高穩定性的電源應用中，雙LDO可以提供更穩定的輸出電壓，減少單一LDO因負載變化引起的波動。深圳銀聯寶科技的同步整流icU7269，具有雙LDO供電，內置電流源，可以直接并聯使用，無需額外的均流電阻。這種設計簡化了電路設計，并提高了系統的可靠性！?

同步整流ic U7269采用SOT23-6封裝，管腳特征為：

1 Vo I VDD 供電配置引腳，該引腳電壓決定了芯片的供電方式

2 GND P IC 參考地

3 RW I 智能開通檢測配置引腳

4 VDD P IC 供電引腳

5 Gate O 外部 MOSFET 驅動管腳

6 HV I 外部 MOSFET Drain 電壓檢測管腳

??

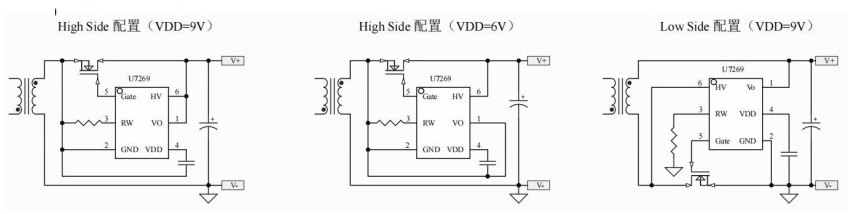

同步整流icU7269低端配置的典型系統架構供電方式的優點在于其支持的輸出電壓范圍廣，即使輸出電壓降低到0V SR也能正常工作。U7269亦支持高端應用，有兩類配置方式。Vo引腳直接和HV引腳相連，此時VDD電壓會穩定在9V左右。Vo引腳和GND引腳相連，此時VDD電壓穩定在6V左右。當VDD電壓低于欠壓保護閾值后(3.6V典型值)，芯片關掉，副邊繞組電流經外置MOSFET的體二極管實現續流。當VDD電壓高于VDD開啟電壓后(3.8V典型值)，芯片開始工作。

同步整流ic U7269支持High Side和Low Side配置，且內置有VDD高壓供電模塊，無需輔助繞組供電，降低了系統成本。U7269具有快速關斷功能，支持斷續工作模式(DCM)、準諧振工作模式(QR)及連續工作模式(CCM)。內部集成有智能的開通檢測功能，可以有效防止斷續工作模式(DCM)中由于Vds振蕩引起的SR誤開通！
