溫控器作為環境控制系統中的核心設備，廣泛應用于工業自動化、智能家居、農業溫室等諸多領域，正朝著智能化、精準化和低功耗方向發展。武漢芯源半導體的明星產品CW32L010系列MCU憑借其ARM Cortex-M0+內核、超低功耗特性以及豐富的外設接口，為溫控器設計提供了理想的解決方案。

本文將介紹無錫梓軒電子基于武漢芯源半導體低功耗CW32L010單片機開發的溫控器方案，功能全面，性價比突出。

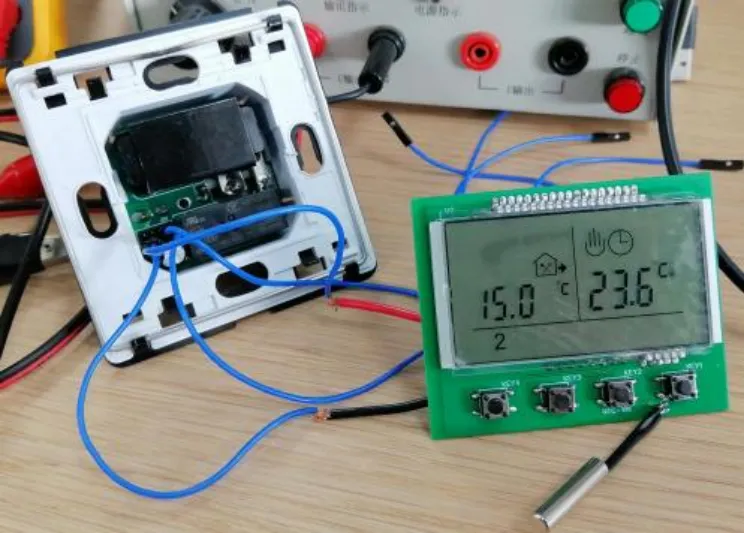

圖：CW32L010溫控器

方案可實現：

溫控范圍：5-95℃；

溫度開關偏差：0.5-10℃可調；

設定溫度與時鐘輪流顯示，測量溫度直接讀?。?/span>

傳感器故障提示；

支持人工控制、時段控制和臨時控制三種模式;

支持測量溫度檢查并校正；

支持周編程功能選擇，包括雙休、單休、無休、每天和關閉五種模式;

支持自適應功能；

支持開窗檢測；

支持預啟動功能；

支持恢復出廠設置；

CW32L010是武漢芯源半導體的一款基于ARM Cortex-M0+內核的32位微控制器，主頻高達48MHz，具備64KB Flash和4KB RAM存儲空間。該芯片在溫控器應用中展現出多項顯著優勢：

超低功耗設計：CW32L010采用先進的工藝制程，待機電流僅0.3μA，即使在85℃高溫環境下，漏電流也僅為1.2μA，遠低于同類競品。這一特性使得采用電池供電的溫控器能夠實現長達數年的工作壽命，大大減少了維護需求。

高精度模擬前端：芯片內置12位ADC，采樣率最高可達2MSPS，并支持16路模擬輸入通道。ADC模塊內置1.2V基準電壓源，采樣保持時間可獨立配置，為溫度信號的精確采集提供了硬件保障。

豐富的外設接口：CW32L010提供了全套通信接口，包括兩路UART、一路SPI和一路I2C，方便連接各類傳感器和顯示模塊。一組通用定時器、三組基本定時器、一組低功耗定時器以及高級控制PWM定時器，為溫度控制算法提供了靈活的定時資源。

寬工作范圍：該芯片支持1.62V至5.5V的寬電壓工作范圍，適應不同電源設計方案。工業級溫度范圍(-40℃至85℃)確保設備在各種惡劣環境下穩定運行。

小型化封裝：CW32L010提供QFN20、TSSOP20和SOP16三種封裝形式，其中TSSOP20封裝可極大縮小PCB面積，適合空間受限的溫控器設計。

基于CW32L010的溫控器方案充分利用了這些特性，硬件系統設計綜合考慮溫度采集精度、控制響應速度、用戶交互友好性以及系統可靠性等多方面因素，實現了傳統溫控器功能的全面升級。

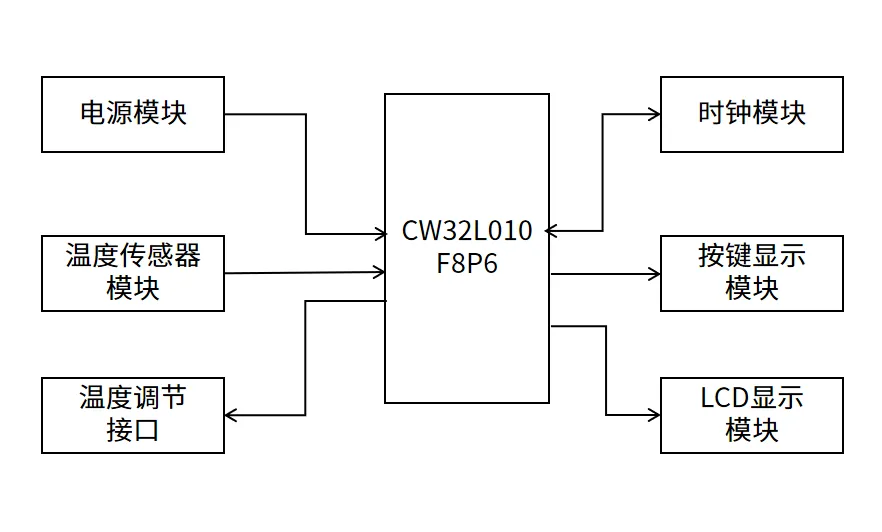

圖：CW32L010溫控器電路框圖

CW32L010F8P6作為系統的核心控制器，負責協調各模塊工作并執行控制算法。該芯片采用TSSOP20封裝，在有限空間內集成了豐富的外設資源。核心控制模塊的電路設計需注意以下幾點：

電源管理：由于CW32L010支持1.62V-5.5V寬電壓輸入，系統可采用3.3V或5V供電。對于電池供電應用，推薦使用3.3V LDO穩壓器，可配合芯片的低功耗模式實現最優能效比。電源輸入端需添加10μF和0.1μF陶瓷電容組合，有效濾除高頻和低頻噪聲。

時鐘電路：CW32L010內置48MHz RC振蕩器，可滿足基本溫控應用需求。對于時序要求嚴格的應用，可外接4-32MHz晶體振蕩器，提高系統時序精度。低功耗模式下，芯片可切換至內部低速RC振蕩器，進一步降低功耗。

復位電路：采用專用復位芯片或RC復位電路確保系統可靠啟動。CW32L010內置上電復位(POR)和欠壓復位(BOR)功能，為系統提供了雙重保護。

調試接口：保留SWD調試接口(PA07/SWDIO, PA08/SWCLK)，方便開發階段程序下載和調試。量產時可復用這些IO口作為普通GPIO使用。

武漢芯源半導體為用戶提供了全套開發板和完善的開發工具，技術支持覆蓋從評估到量產的全流程需求。對于想采用CW32L010進行產品開發的客戶，武漢芯源半導體可提供全面的支持，助力客戶快速實現產品量產。
