TPS53313 提供集成兩個 N 溝道 MOSFET 的 5V 或 12V 同步降壓轉換器。由于低 R DS（開） 和 TI 專有的 SmoothPWM 跳躍作模式，它可以優化輕負載條件下的效率，而不會影響輸出電壓紋波。

TPS53313具有可編程（從 250 kHz 到 1.5 MHz）開關頻率，可選擇跳躍模式或強制 CCM 模式作。該器件提供預偏置啟動、軟停止、集成自舉開關、電源良好功能和 EN/輸入 UVLO 保護。它支持 4.5 V 至 16 V 的輸入電壓，無需額外的偏置電壓。輸出電壓可在 0.6 V 至 0.7 × V 范圍內調節 在 .
*附件：tps53313.pdf

TPS53313 采用 4 mm × 4 mm、24 引腳 VQFN 封裝（符合 Green RoHs 標準且無鉛），工作溫度范圍為 –40°C 至 85°C。

特性

• 4.5V 至 16V 轉換電壓范圍
• 可調輸出電壓范圍為 0.6 V 至 0.7 × V在
• 連續 6A 輸出電流
• 支持所有 MLCC 輸出電容器
• 可選 SKIP 模式或強制 CCM
• 可選軟啟動時間（1 ms、3 ms 或 6 ms）
• 可選的 4-5A、6A 或 9A 峰值電流限制
• 優化輕負載和重負載下的效率
• 電壓模式控制
• 250 kHz 至 1.5 MHz 的可編程開關頻率
• 與 External Clock 同步
• R DS（開） 用于過零檢測和過流保護的傳感
• 禁用期間的軟停止輸出放電
• 帶打嗝的過流、過壓和欠壓保護
• 過熱保護
• 漏極開路，電源良好指示
• 內部自舉開關
• 4 mm × 4 mm、24 引腳 VQFN 封裝

參數

方框圖

一、產品概述

TPS53313是一款高效率的降壓型開關穩壓器，集成了兩個N溝道MOSFET，適用于4.5V至16V的寬輸入電壓范圍，并提供可調節的輸出電壓，范圍為0.6V至0.7倍輸入電壓。該器件支持高達6A的連續輸出電流，并適用于所有MLCC輸出電容器。

二、關鍵特性

• ?寬輸入電壓范圍?：4.5V至16V。
• ?可調輸出電壓?：0.6V至0.7×VIN。
• ?高輸出電流?：連續6A輸出電流。
• ?效率優化?：采用TI專有的SmoothPWM?跳頻模式和可選的跳頻模式，在輕載和重載條件下均能實現高效率。
• ?多保護功能?：包括過流保護、過壓保護、欠壓保護、過熱保護和軟停止輸出放電功能。
• ?靈活的配置選項?：可選的軟啟動時間、峰值電流限制和同步外部時鐘功能。

三、引腳功能

• ?VIN?：門驅動電源和功率轉換電壓輸入。
• ?SW?：輸出電感連接到集成功率器件的節點。
• ?VBST?：高側MOSFET的供電輸入（自舉端子）。
• ?EN?：使能引腳，控制器件的開關。
• ?PG?：電源良好輸出標志，開漏輸出。
• ?FB?：電壓反饋引腳，用于過壓、欠壓和電源良好判定。
• ?MODE/SS?：模式配置引腳，設置不同的工作模式和軟啟動時間。
• ?COMP?：誤差放大器補償端子。
• ?RT/SYNC?：同步至外部時鐘，通過連接電阻到地來編程開關頻率。

四、工作模式

• ? 強制連續導通模式（FCCM） ?：在整個負載范圍內保持恒定的開關頻率。
• ?跳頻模式?：在輕載條件下自動降低開關頻率，以減少功率損耗并提高效率。
• ?軟啟動?：提供可選的軟啟動時間（1ms、3ms或6ms），以減少啟動時的浪涌電流。
• ?電源良好指示?：監測輸出電壓，并在輸出電壓超出正常范圍時通過PG引腳指示。

五、應用與實現

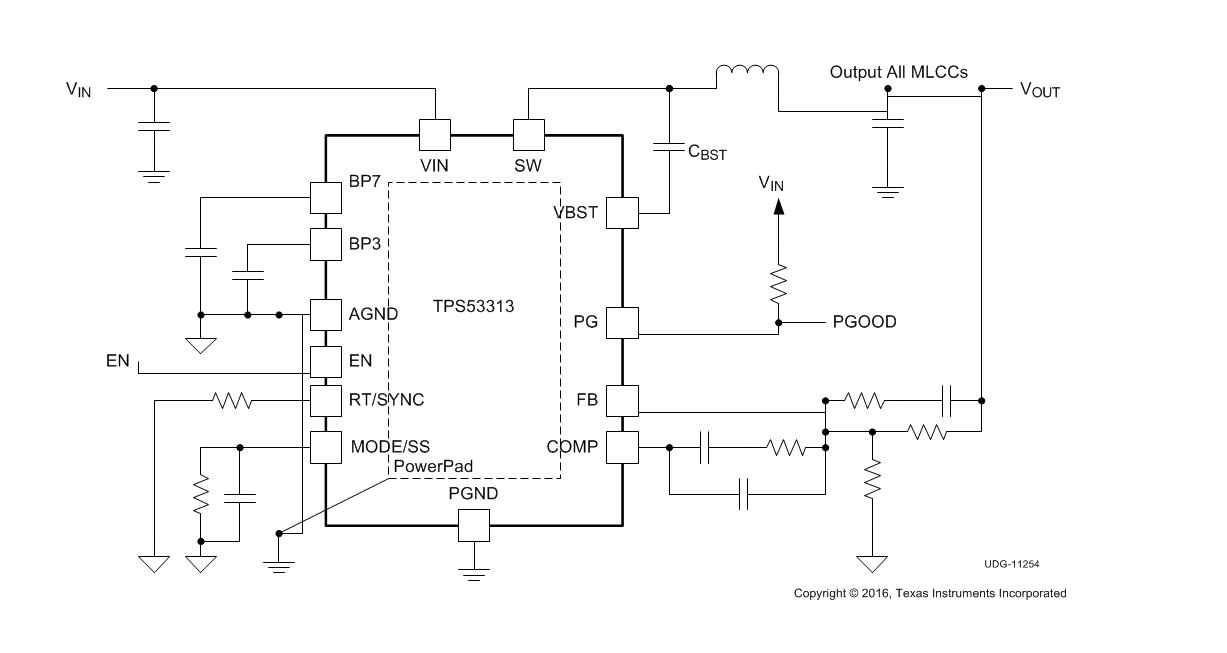

• ?典型應用?：包括5V和12V降壓軌的POL應用。
• ?設計步驟?：包括輸出電感選擇、輸出電容選擇、輸入電容選擇、輸出電壓設置電阻選擇和補償設計。
• ?布局指南?：為了優化性能，建議將電源地和模擬地平面分開，并使用多個過孔將熱焊盤連接到電源地。

六、保護特性

• ?過流保護?：監測高側和低側MOSFET的電流，并在超過限制時關閉器件。
• ?過壓和欠壓保護?：監測反饋電壓，并在超出正常范圍時關閉器件。
• ?過熱保護?：監測結溫，并在超過閾值時關閉器件。

七、封裝與訂購信息

TPS53313采用4mm×4mm的24引腳VQFN封裝，具體封裝尺寸和訂購信息請參考數據手冊中的封裝選項附錄。
