本方案實現西門子1200 PLC與梅特勒-托利多IND560稱重終端（支持Modbus TCP協議）之間的工業數據通訊，構建高精度稱重?cái)?shù)據采集系統。

硬件連接方案

1. PLC與網關連接 ：

• 使用紫色Profibus DP電纜連接CPU315-2DP的X2端口與網關DP接口
• 網關端DP地址撥碼設置為5（與PLC組態一致）
• 網絡首尾端啟用終端電阻（ON位置）

2. 網關與稱重終端連接 ：

• 通過赫斯曼MICE工業交換機連接網關RJ45端口與IND560的ETH2接口

• 采用帶雙層屏蔽的CAT6e網線，屏蔽層360度接地
• 配置VLAN隔離生產網與管理網

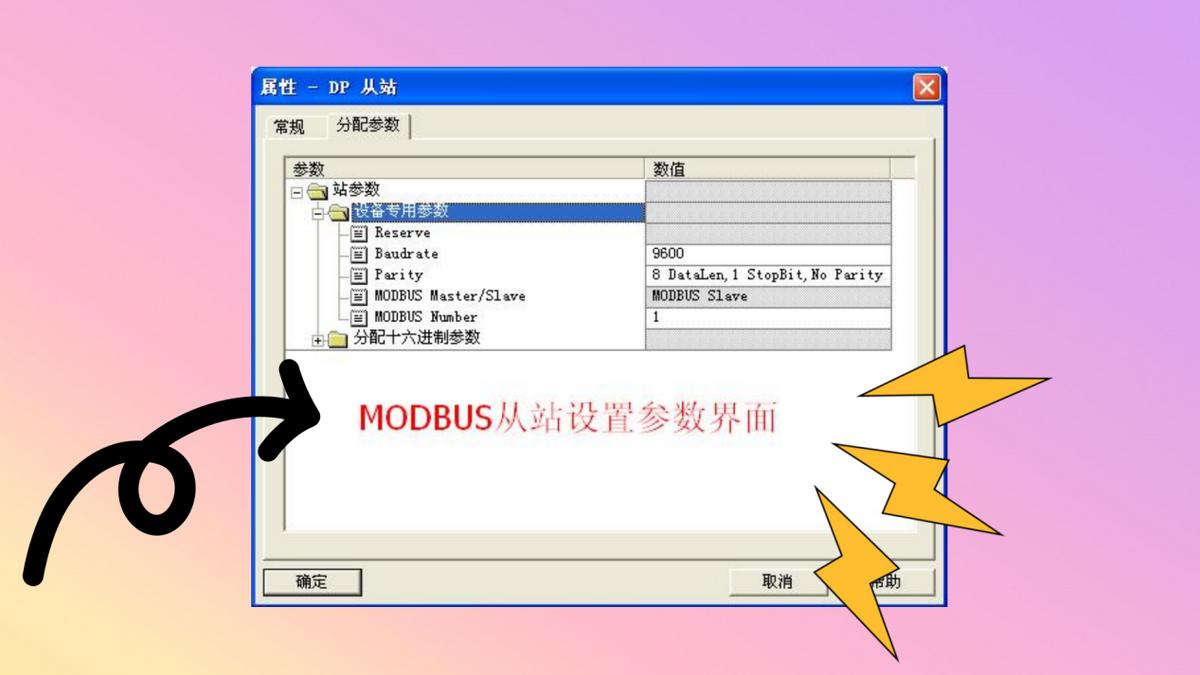

4.Profibus DP從站配置

1. 設置DP從站地址：5（與撥碼開關一致）
2. 選擇傳輸速率：1.5Mbps（自動識別主站速率）
3. 配置I/O區域：

• 輸入?yún)^(qū)：8字節（接收稱重?cái)?shù)據）
• 輸出區：4字節（發送控制命令）

5.Modbus TCP客戶端配置

1. 添加IND560設備節點：

• IP：192.168.5.100（IND560默認）
• 端口：5020（梅特勒專用端口）
• 從站ID：

2. 數據映射配置：

Input.1.Address = 40001 ; 毛重值(32位浮點)

Input.1.Length = 2 ; 2個寄存器

Input.1.DP_Offset = 0 ; 映射到DP輸入?yún)^(qū)0-3字節

Output.1.Address = 40010 ; 皮重設置

Output.1.DP_Offset = 4 ; 映射到DP輸出區4-7字節

6. IND560稱重終端設置

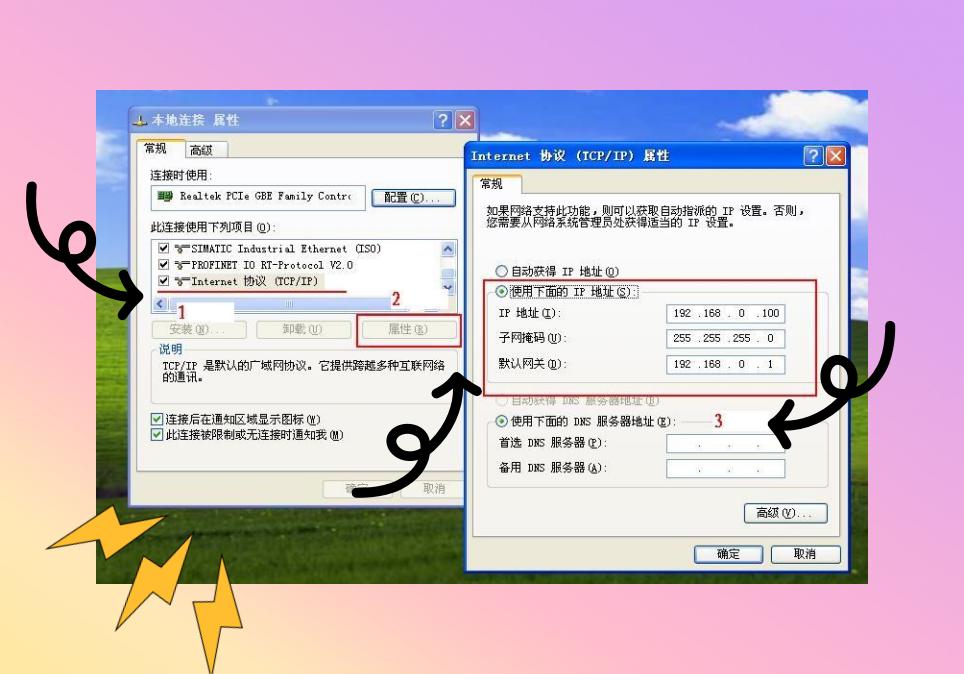

7. 網絡參數 ：

• 設置靜態IP：192.168.5.100/24
• 啟用Modbus TCP服務端口：5020
• 配置QoS優先級（DSCP 46）

2. Modbus寄存器配置 ：

• 實時重量：40001-40002（IEEE754浮點）
• 皮重值：40003-40004
• 凈重值：40005-40006
• 狀態字：40010（bit0:穩定標志）

3. 通信優化 ：

• 設置數據刷新周期：100ms
• 啟用數據變化主動上報模式

7.. 1200 PLC組態（STEP7 V5.6）

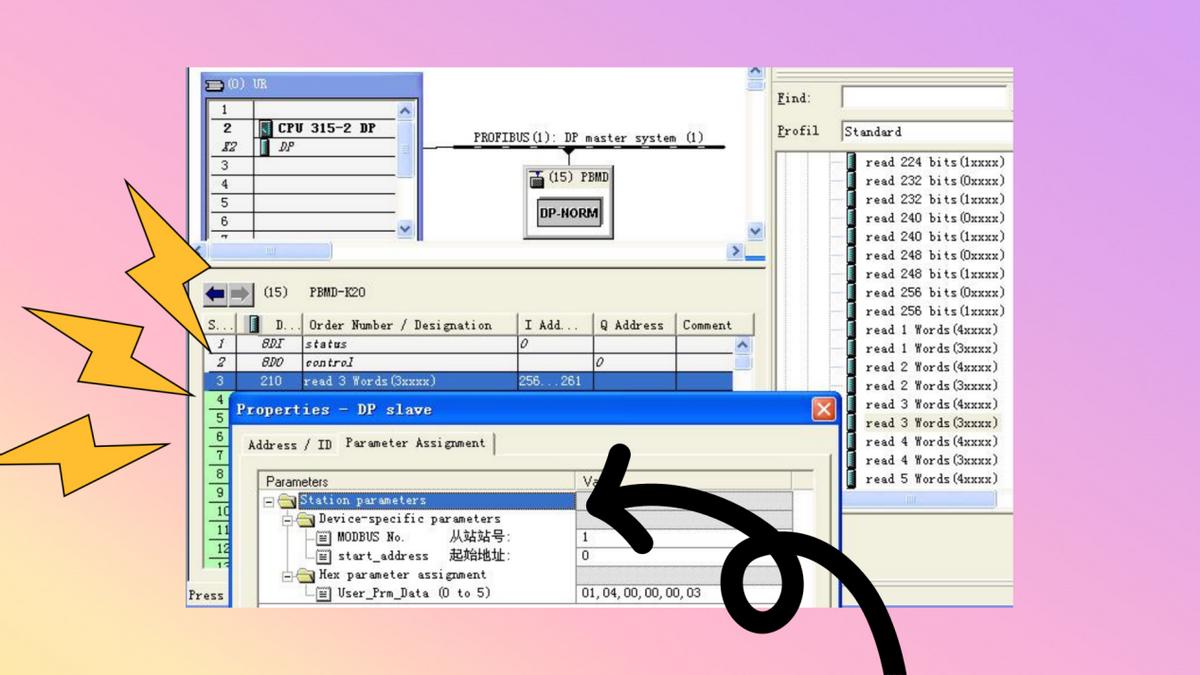

1. 硬件組態 ：
2. 稱重?cái)?shù)據處理 ：

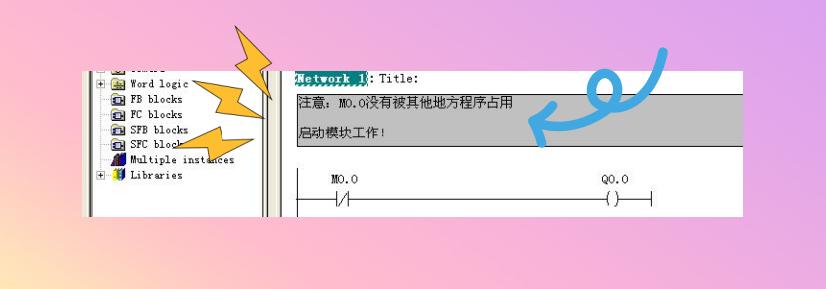

3. 控制邏輯 ：
4. 維護與故障處理

| 故障代碼 | 可能原因 | 專業解決方案 |

|---------|---------|-------------|

| E101 | DP信號衰減 | 檢查終端電阻，縮短DP線長度 |

| E205 | 寄存器超限 | 核對IND560的Modbus映射表 |

| E308 | 時鐘不同步 | 重啟PTP主時鐘服務 |

| E412 | 數據溢出 | 檢查浮點數格式轉換指令 |

9. 系統優化建議
10. 網絡優化 ：

• 配置RSTP協議實現網絡冗余
• 設置Modbus TCP KeepAlive時間30s

2. 安全增強 ：

• 啟用網關的MAC地址過濾
• 配置IND560的訪問白名單
• 定期更新固件版本

3. 數據管理 ：

• 配置OPC UA服務器實現數據上云
• 建立重量數據趨勢分析系統

本方案充分發揮穩聯網關的高性能協議轉換能力和梅特勒-托利多的精密稱重技術，為過程控制提供±0.005%FS的測量精度，特別適用于制藥、食品等對稱重精度要求苛刻的行業場景。
