Texas Instruments LP5816 4通道I^2^C接口RGBW LED驅動器在關斷模式下具有0.1μA（典型值）的超低工作電流，啟用設備時為0.1mA（典型值），照明LED時為0.2mA（典型值）。Texas Instruments LP5816采用模擬和PWM調光方法來實現強大的性能。每個LED的輸出電流均可在0.1mA至25.5mA或0.2mA至51mA范圍內以256步進進行調節。該8位PWM生成器可實現無可聞噪聲平滑調光控制，實現LED亮度。

數據手冊：*附件：Texas Instruments LP5816 4通道I2C接口RGBW LED驅動器數據手冊.pdf

特性

• 工作電壓范圍
  • VCC 范圍：2.5V至5.5V
  • 邏輯引腳兼容1.8 V、3.3 V和5 V
  • 輸出電壓高達5.5 V
• 四個高精度恒定電流阱
  • 每通道0.1mA至51mA
  • 設備間誤差：±8%（最大值）
  • 通道間誤差：±3%（最大值）
  • 超低裕量電壓：25.5mA時為135mV（最大值）；275mV時為51mA（最大值）
• 超低功耗
  • 關斷電流：ISD = 0.1μA（典型值）
  • 待機電流：ISTB = 22μA（典型值）
  • 工作時：
    • 禁用輸出通道時，INOR = 0.15mA（典型值）
    • INOR = 0.23mA（典型值），LED電流 = 25.5mA
• 模擬調光（電流增益控制）
  • 全局1位最大電流 (MC) 25.5mA/51mA
  • 獨立的8位點電流 (DC) 設置
• PWM調光頻率最高可達無噪聲23kHz
  • 獨立的8位PWM調光分辨率
  • 線性或指數調光曲線
• I^2^C接口：400kHz（最大值）
• ESD (4kV HBM、1.5kV CDM)
• 封裝選項
  • 1.6mm x 2.1mm SOT583-8、0.5mm間距
  • 1.36mm x 0.8mm DSBGA-8、0.35mm間距
• 工作溫度范圍：-40°C至125 °C

應用

• 個人電子設備
  • 虛擬現實 (VR) 耳機
  • 游戲控制器和外設
  • 電動和機器人玩具
  • 智能揚聲器
  • 無線揚聲器
  • 固態硬盤 (SSD)
  • 電子智能鎖
  • 耳機和耳塞
  • GPS個人導航設備
• WLAN/Wi-Fi接入點
• 可視門鈴
• 視頻會議系統

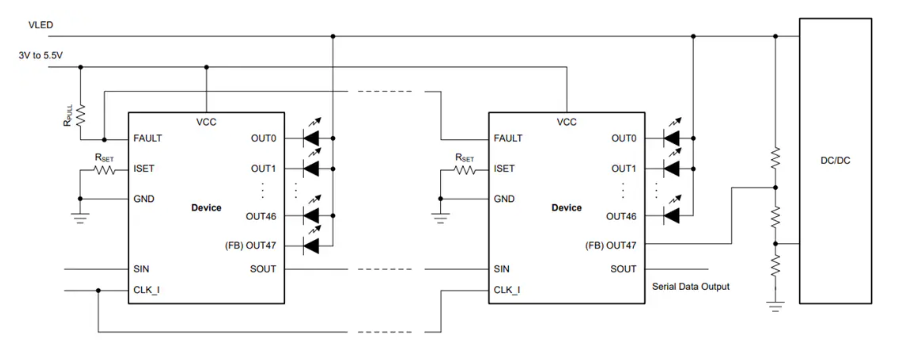

功能框圖
