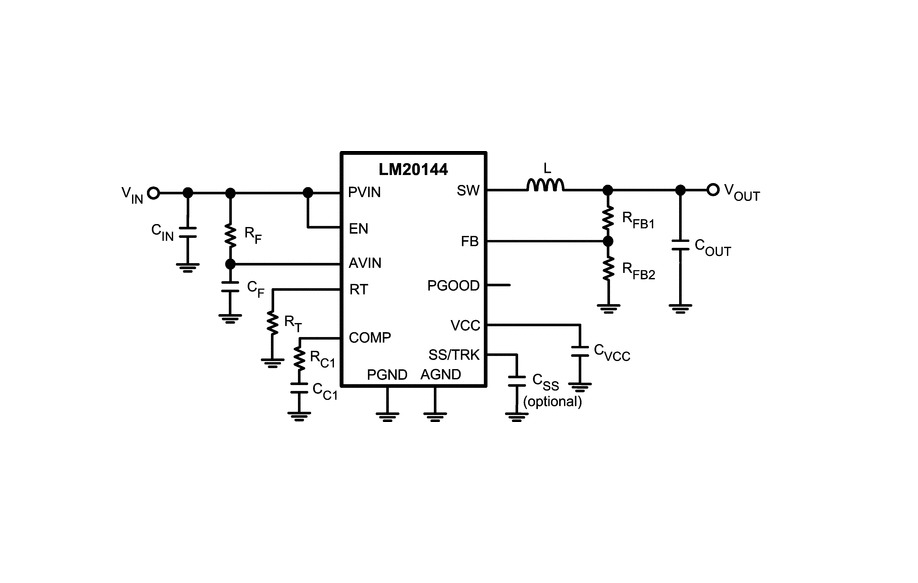

LM20144 是一款功能齊全的可調頻率同步降壓穩壓器，能夠 提供高達 4A 的連續輸出電流。電流模式控制環路可進行補償 幾乎可以與任何類型的輸出電容器保持穩定。在大多數情況下，補償設備 只需要兩個外部組件，提供最大的靈活性和易用性。該設備是 經過優化，可在 2.95V 至 5.5V 的輸入電壓范圍內工作，使其適用于各種 的低壓系統。

該器件具有內部過壓保護 （OVP） 和過流保護功能 （OCP） 電路，以提高系統可靠性。精密使能引腳和集成 UVLO 允許 要嚴格控制和排序的設備的開啟。啟動浪涌電流 受內部固定和外部可調軟啟動電路的限制。故障檢測 并且可以通過集成的電源良好電路進行電源排序。
*附件：lm20144-q1.pdf

LM20144 設計用于在多軌電源架構中良好工作。輸出 該器件的電壓可以配置為使用 SS/TRK 引腳跟蹤更高電壓的軌。如果 LM20144 的輸出在啟動時進行預偏置，它不會吸收電流以將輸出拉低 直到內部軟啟動斜坡超過反饋引腳的電壓。

該設備的頻率可以通過連接 500 kHz 至 1.5 MHz 進行調整 從 RT 引腳到地的外部電阻器。

LM20144 采用 16 引腳 HTSSOP 封裝，帶有外露焊盤，可以 焊接到 PCB，無需笨重的散熱器。

特性

• 符合 AEC-Q100 溫度等級 1 標準
• 輸入電壓范圍 2.95V 至 5.5V
• 精確的電流限制可較大限度地減小電感器尺寸
• 97% 峰值效率
• 可調開關頻率 （500 kHz - 1.5 MHz）
• 32 mΩ 集成 FET 開關
• 啟動至預偏置負載
• 輸出電壓跟蹤
• 峰值電流模式控制
• 可調輸出電壓低至 0.8V
• 具有外部電容器的可調軟起動
• 具有遲滯的精密使能引腳
• 集成 OVP、UVLO、電源正常和熱關斷
• HTSSOP 16 引腳裸露焊盤封裝

參數

方框圖

一、產品概述

• ?產品名稱?：LM20144-Q1，4A PowerWise? 可調頻率同步降壓調節器
• ?特點?：AEC-Q100 溫度等級 1，輸入電壓范圍 2.95V 至 5.5V，輸出電流高達 4A，支持可調輸出電壓，具有高精度電流限制、過壓保護、欠壓鎖定、熱關斷等功能。

二、主要特性

• ?寬輸入電壓范圍?：2.95V 至 5.5V，適用于多種低電壓系統。
• ?高精度電流限制?：最小化電感尺寸，提高系統可靠性。
• ?可調開關頻率?：500kHz 至 1.5MHz，通過連接外部電阻器調整。
• ?軟啟動功能?：通過外部電容器設置啟動時間，限制啟動時的浪涌電流。
• ?輸出電壓跟蹤?：SS/TRK 引腳可用于跟蹤外部電壓源。
• ?過壓保護和欠壓鎖定?：內置過壓保護（OVP）和欠壓鎖定（UVLO），增強系統可靠性。
• ?熱關斷?：防止器件因過熱而損壞。

三、應用領域

• 高性能 DSP、FPGA、ASIC 和微處理器供電
• 寬帶、網絡和光通信基礎設施
• 需要高效率、簡單設計的點負載調節應用

四、電氣特性

• ?最大占空比?：85%
• ?最小導通時間?：100ns
• ?軟啟動引腳源電流?：2 μA 至 7 μA
• ?過壓保護閾值?：105% 至 111% VFB
• ?熱關斷溫度?：160°C

五、封裝與尺寸

• ?封裝類型?：HTSSOP 16-Pin 裸露焊盤封裝，尺寸緊湊，適合高密度電路板布局。

六、設計指南

• ?電感選擇?：基于工作頻率、負載電流、紋波電流和占空比計算電感值。
• ?輸出電容選擇?：考慮輸出電壓紋波和瞬態響應，推薦使用陶瓷電容。
• ?輸入電容選擇?：使用低 ESR 陶瓷電容以穩定輸入電壓和提供快速充放電能力。
• ?補償網絡設計?：通過外部電阻和電容調整環路補償，確保系統穩定。

七、布局與熱考慮

• ?最小化開關電流環路面積?：減少 EMI 和地彈。
• ?最小化開關節點銅面積?：降低 IR 損耗。
• ?單點接地?：所有模擬地連接在一起，然后連接到器件的地引腳。
• ?熱管理?：通過 PCB 銅層和散熱片改善熱耗散，確保結溫不超過最大允許值。
