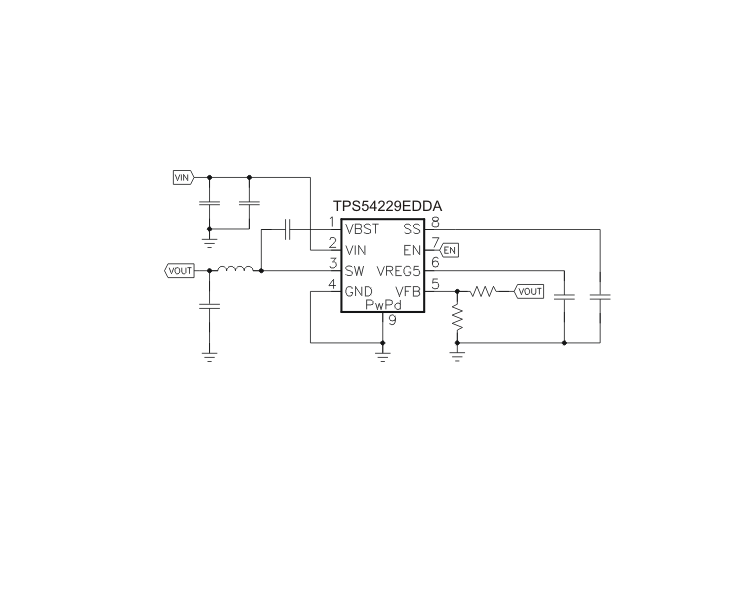

TPS54229E 是一款自適應導通時間 D-CAP2 模式同步降壓轉換器。該 TPS54229E 使系統設計人員能夠使用經濟高效、低元件數量、低待機電流的解決方案來完善各種終端設備電源總線穩壓器套件。TPS54229E 的主控制回路使用 D-CAP2 模式控制，無需外部補償元件即可提供快速瞬態響應。自適應導通時間控制支持在較高負載條件下的 PWM 模式和輕負載下的 Eco 模式?作之間無縫轉換。省油模式?允許 TPS54229E 在較輕的負載條件下保持高效率。該TPS54229E還具有專有電路，使該器件能夠采用低等效串聯電阻 （ESR） 輸出電容器（如 POSCAP 或 SP-CAP）和超低 ESR 陶瓷電容器。該器件在 4.5V 至 18V VIN 輸入范圍內工作。輸出電壓可在 0.76 V 至 7 V 之間編程。該設備還具有可調節的軟啟動時間。TPS54229E采用 8 引腳 DDA 封裝，設計工作溫度范圍為 –40°C 至 85°C。
*附件：tps54229e.pdf

特性

• D-CAP2? 模式可實現快速瞬態響應
• 低輸出紋波，并允許使用陶瓷輸出電容器
• 寬 V在輸入電壓范圍：4.5 V 至 18 V
• 輸出電壓范圍：0.76 V 至 7.0 V
• 針對低占空比應用
  優化的
  高效集成 FET – 160 mΩ（高壓側）和 110 mΩ（低壓側）
• 高效率，關斷時小于 10 μA
• 高初始帶隙參考精度
• 可調軟啟動
• 預偏置軟啟動
• 650kHz 開關頻率 （f 西 南部 )
• 逐周期超過電流限制
• 自動跳過 Eco 模式?，可在輕負載下實現高效率

參數

方框圖

一、產品概述

• ?產品名稱?：TPS54229E
• ?類型?：2A同步降壓轉換器（Synchronous Step-Down Converter）
• ?特點?：采用D-CAP2?模式和Eco-Mode?技術，提供快速瞬態響應和高效率。

二、主要特性

• ?輸入電壓范圍?：4.5V至18V
• ?輸出電壓范圍?：0.76V至7.0V
• ?輸出電流?：高達2A
• ?開關頻率?：650kHz
• ?集成功能?：高效集成FET、自適應導通時間控制、循環過流限制、軟啟動、欠壓鎖定（UVLO）保護、熱關斷保護。

三、應用領域

• 適用于各種低壓系統，如數字電視電源、高清藍光播放器、網絡家庭終端、數字機頂盒等。

四、電氣特性

• ?工作結溫范圍?：-40°C至150°C
• ?熱阻?：θJA為42.1°C/W（DDA封裝）
• ?靜態電流?：非切換狀態下典型值為1.2mA，關機狀態下小于10μA
• ?邏輯閾值?：EN引腳高電平輸入電壓為1.6V，低電平輸入電壓為0.45V
• ?輸出電壓精度?：通過外部電阻分壓器設置，D-CAP2?模式提供高精度控制

五、功能描述

• ?D-CAP2?模式?：結合恒定導通時間控制與內部補償電路，實現快速瞬態響應和低外部組件計數。
• ? Eco-Mode? ?：在輕載條件下自動跳過周期，提高輕載效率。
• ?軟啟動?：可調軟啟動時間，防止啟動時的電流沖擊。
• ?過流保護?：采用循環過流限制，防止輸出電流過大。
• ?UVLO保護?：監測VREG5引腳電壓，低于閾值時關斷設備。
• ?熱關斷?：結溫超過閾值時自動關斷，防止過熱損壞。

六、設計指南

• ?輸出電壓設置?：通過外部電阻分壓器設置輸出電壓，推薦使用1%或更高精度的電阻。
• ?輸出濾波器選擇?：LC濾波器設計，需考慮輸出紋波、相位裕量和穩定性。
• ?布局與接地?：提供詳細的布局建議，包括輸入電容、輸出電容、電感、反饋電阻等的放置位置，以及接地策略。

七、封裝與訂購信息

• ?封裝類型?：8引腳DDA封裝（SO PowerPAD）
• ?訂購信息?：提供多種封裝選項和數量選擇，具體信息請參考TI官方網站的產品訂購指南。
