汽車市場日新月異，國產新能源汽車的產銷量屢創新高。在這一背景下，車載電子電氣架構不斷迭代升級，新技術層出不窮。如今，以區域控制器劃分的車載電子電氣架構已成為市場的主流。傳統的車身電子ECU正逐漸轉變?yōu)閰^(qū)域控制器的節點單元。

針對這些節點單元，恩智浦不僅提供了相應的處理器方案，還推出了節點的SBC芯片。本文將為大家詳細介紹符合功能安全ASIL-B系統需求的FS24 SBC芯片。

FS24是一款高集成度的SBC，其內部集成了兩路電源和一路CAN FD物理層。5×5mm的小巧封裝以及少量的BOM（物料清單），為客戶提供了符合12V系統應用的ASIL-B供電和CAN通訊方案。其中，一路HVBUCK支持持續電流能力400mA，一路LDO支持電流150mA。CAN FD支持5Mbps通訊。此外，該芯片還集成了看門狗、低功耗和多路喚醒等功能。

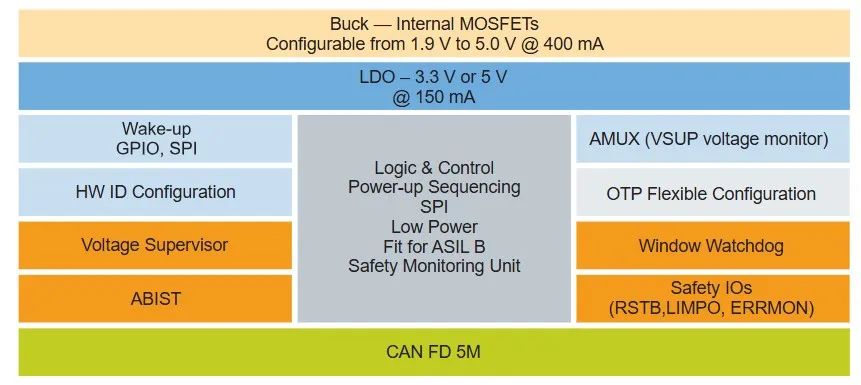

FS24 SBC芯片框圖

接下來，讓我們一起探討FS24芯片的優勢：

01

功能安全和高可靠性

恩智浦的SBC芯片一直是行業內的功能安全電源領導者。如今，其產品已發展到第四代，從定義初期到量產，再到后續的質量支持，都嚴格遵循ISO26262標準的要求。無論是生產流程還是芯片架構設計，都符合功能安全標準。

從Safety Case到Safety Assessment等生命周期的所有要求文檔一應俱全，恩智浦可以為客戶提供Safety Manual、FMEDA以及功能安全評估報告等文檔，協助客戶完成第三方功能安全認證。作為功能安全家族的一員，F(xiàn)S24能夠?qū)崿F(xiàn)硬件等級的ASIL-B，滿足ASIL-B系統的功能安全需求。

此外，憑借豐富的車載電源制造經驗，恩智浦自SBC芯片量產初期就進行了大量的測試，包括高低溫壽命應力測試、ISO標準和各大車廠的電池波形測試（如拋負載和電性實驗）、EMC芯片級和系統級測試（如ESD、BCI、CE、RE等），以及大量的實驗室參數和應用測試等。這些豐富的經驗為電源的穩定性提供了有力保障，讓客戶在長期使用中更加放心。

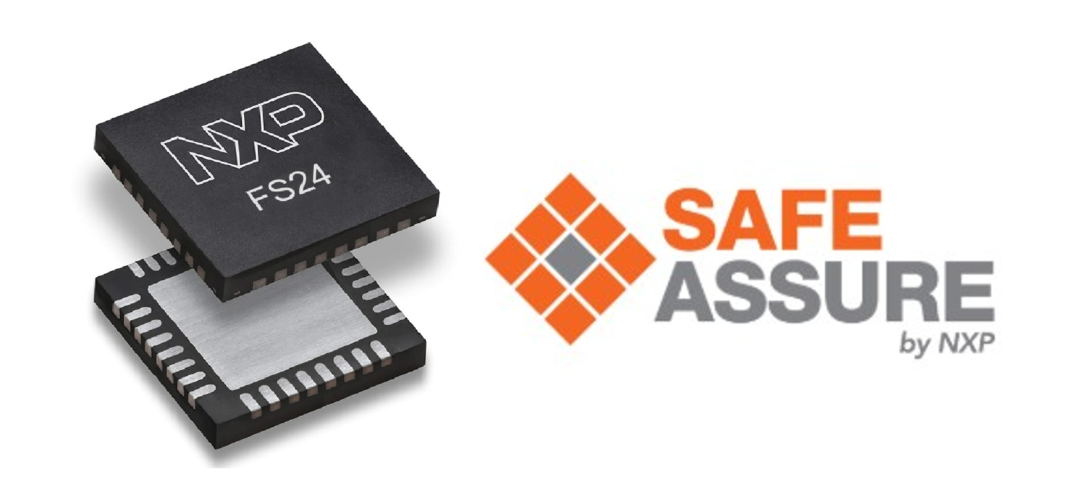

FS24具有功能安全和高可靠性

02

高集成度和靈活性

FS24集成了兩路電源，輸入均為車載12V電池。其中，一路BUCK支持穩定輸出400mA負載能力，另一路LDO支持150mA負載能力。同時，集成的CAN FD物理層采用了恩智浦傳統強勢芯片TJ14xy的IP，確保了芯片CAN通訊的穩定性。

除此之外，該芯片還集成了3路電平喚醒源、看門狗和LDT計時器，并為外部電源提供了一路獨立監控。其特色的HID標號功能為硬件設計一致性提供了方案。通過三個HID引腳的不同外部接線組合，可標定9個位置或號碼，為UWB錨點設計提供了硬件一致性設計的可能性。由于芯片集成度高且可靠性強，在5V-40V的電池區間內，F(xiàn)S24憑借少BOM、小封裝等優勢，為客戶節約了PCB尺寸和BOM成本。

同時，F(xiàn)S24支持OTP燒寫，恩智浦電源產品線開放了OTP配置權限，客戶可以根據自身需求，靈活定制所需的電源和功能型號，為不同項目的設計提供了很高的靈活性。

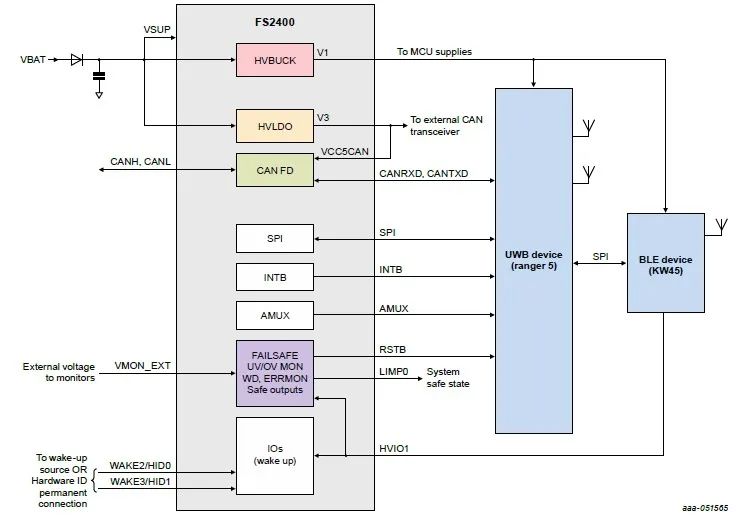

FS24搭配UWB和KW45的方案

03

低功耗模式和多種喚醒源

FS24支持休眠模式（LPON）和睡眠模式（LPOFF）。當芯片工作在休眠模式時，HVBUCK會自動跳轉到PFM模式，并提供100mA以上的電流能力。此時，芯片自身消耗低至40uA，且在休眠模式下提供了看門狗和電源監測功能。在睡眠模式下，電流僅為35uA。

此外，芯片支持多種喚醒源，包括CAN喚醒、定時喚醒、3路外部高壓喚醒和SPI喚醒等。這些特定的喚醒功能，無論是與MCU還是與UWB、藍牙、NFC搭配使用時，都能更好地滿足其低功耗要求。

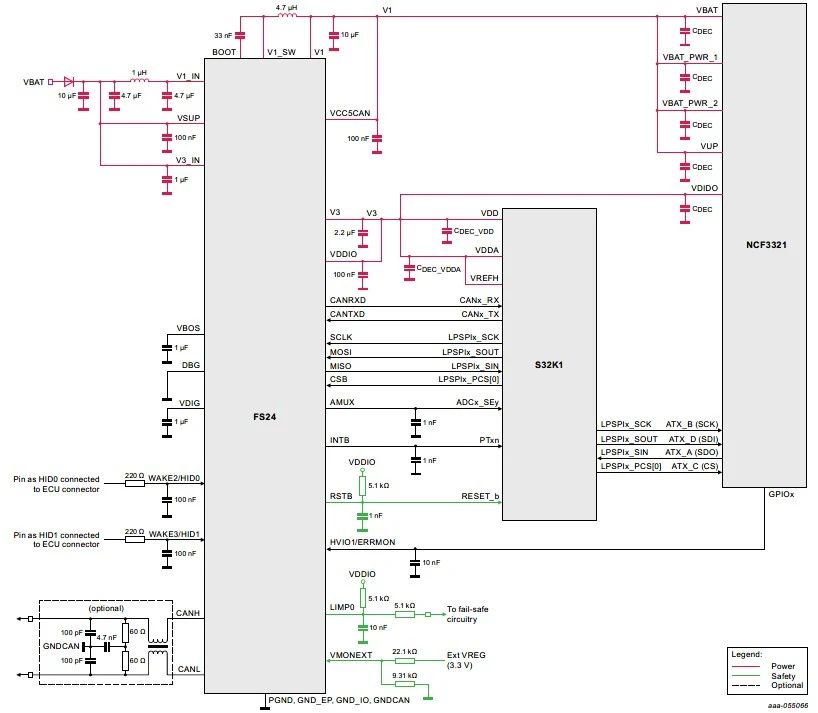

FS24搭配NFC和S32K1的方案

04

出色的技術支持資源

作為恩智浦的SBC芯片，F(xiàn)S24和其他兄弟產品線緊密合作。恩智浦為其搭配S32K3x和UWB提供了軟件資源，包括符合Autosar架構的RTD復雜驅動軟件；針對UWB Ranger5，恩智浦也有相應的參考設計電路。客戶可以參考這些軟硬件設計，迅速完成自己的項目。

恩智浦非常重視中國客戶資源，積極布局中國區技術支持，尤其是電源產品線，能夠?yàn)榇笾袊鴧^(qū)內的客戶提供及時、專業、全面的技術支持。根據本地客戶的需求，恩智浦還編寫了相關的中文技術文檔，并培訓了本地代理商，確保中小型客戶也能獲得良好的技術支持。

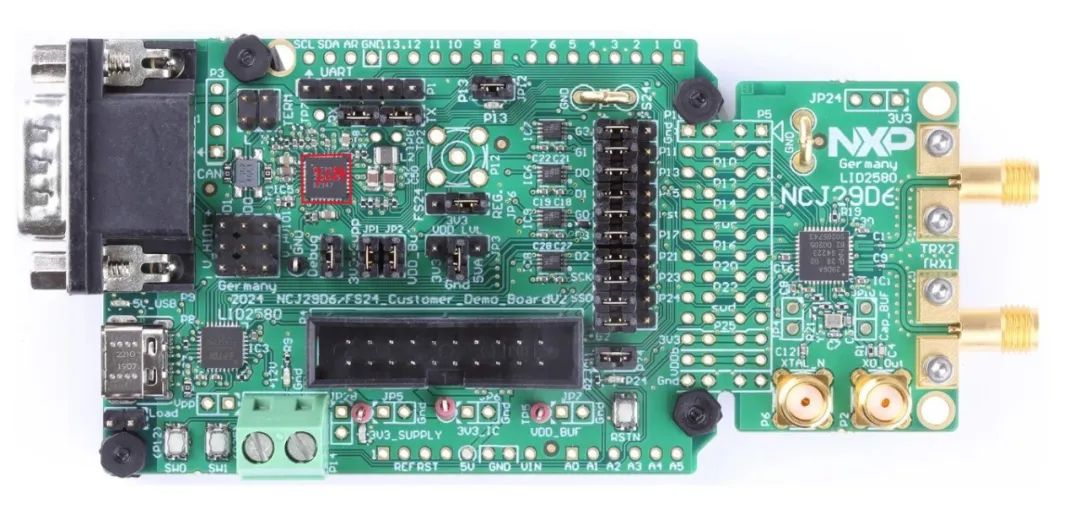

NCJ29D6開發板

SBC芯片作為系統的供電芯片，如今在各個系統中的應用越來越廣泛。許多國產半導體廠商也在積極布局這一領域。憑借多年的汽車行業積累以及功能安全和高可靠性等優勢，恩智浦深受主流車廠的青睞。未來的SBC架構將更加貼近系統需求，與MCU和系統需求的融合度將更大。

定義一個好的產品不僅意味著集成更多的功能，更要貼合實際應用需求，滿足客戶不同場景需求的同時，降低功能和成本的冗余。在這方面，恩智浦將持續加強與本土化Tier1和車廠的溝通，定義出更多符合中國客戶需求的產品。這也是恩智浦電源產品線的期望。
