自制抽水機自動斷電電路圖

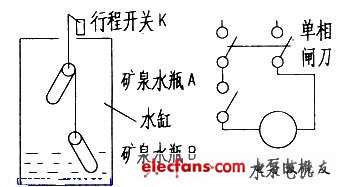

　　自制抽水機自動斷電電路原理圖如下圖所示。在水缸的上面固定個行程開關K，行程開關的觸柄上用尼龍繩系兩只礦泉水瓶A和瓶B，瓶A的位置是上水位，瓶中的水調整到在K常態時，其重量拉不下K動作，而一但借助外力拉下K時，它的重量又使其不能回位。瓶B水的重量是：瓶A和瓶B的水重量足以拉下K。注意兩瓶之間留有空間，使水瓶能漂浮在水上。

　　這樣當水位在上水位時，瓶A和瓶B都漂在水上，行程開關K處于常開狀態，水泵不工作。當水量下降，瓶A懸空時，但因其重量拉不下開關K，只有當水位繼續下降，瓶B也懸空時.兩瓶重量相加，行程開關K被拉下.常開觸頭閉合，水泵開始工作。隨水位上升，瓶B漂起來，但在瓶A重量的作用下，K不能復位，水泵繼續工作，只有當瓶A也漂起來，行程開關復位，水泵停止工作。

　　如果電機功率較大，可在線路中加個交流接觸器。這種線路十分簡單，一般電工或初高中生都能完成接線。筆者已改造多個水泵，效果非常好，從未出過故障(行程開關可以用JLXKl-111型)。

圖自制抽水機自動斷電電路控制圖
