近年來高檔小區的盜竊案件頻發。主要原因包括，其一，不法分子的作案手法翻新，不斷運用高科技工具撬開防盜門鎖。尤其讓人恐怖的是，曾發生過歹徒用錫紙10多秒開鎖的新聞。其二，多數家庭安全防范意識薄弱，幾乎不到10%的家庭安裝了簡易的防盜報警裝置，年久失去維護，也極容易發生漏報行為。

　　而智能家居監控系統就恰恰是針對不法分子的防護利器，它是通過語音、互聯網、手機客戶端等，市民可與政府實現高效、便捷、多元化的綜合溝通；利用智能管家系統和遠程監控系統，市民身處家中或出差在外，可通過手機、電腦等解除門禁，在上班之余，也可查看家中各方位攝像頭等。本文解析的就是智能家居監控系統模塊的電路設計。

　　電路原理

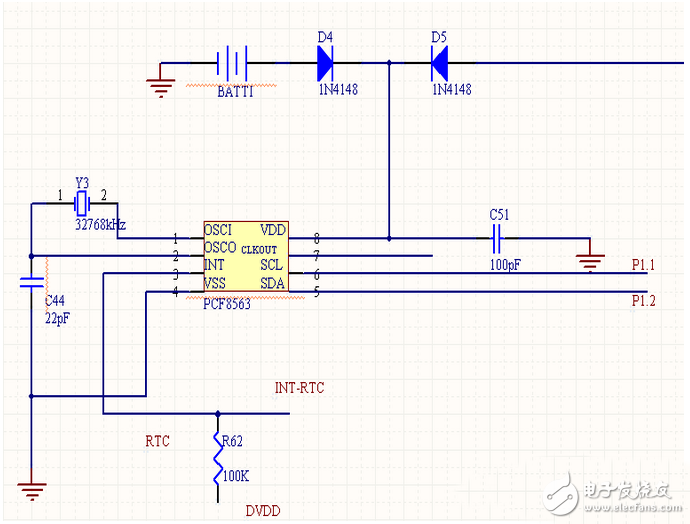

　　1、實時時鐘PCF8563電路

　　PCF8563是低功耗的CMOS實時時鐘/日歷芯片，它提供一個可編程時鐘輸出，一個中斷輸出和掉電檢測器，所有的地址和數據通過CI2 總線接口串行傳遞。最大總線速度為400Kbits/s，每次讀寫數據后，內嵌的字地址寄存器會自動產生增量。 PCF8563實時時鐘芯片的工作電路如下：

　　其中，OSOI為振蕩器輸入，OSOC為振蕩器輸出，/INT為中斷輸出（開漏；低電平有效），ssV接地，SDA為串行數據I/O，SCL為串行時鐘輸入，CLKOUT為時鐘輸出（開漏）， DDV為正電源。

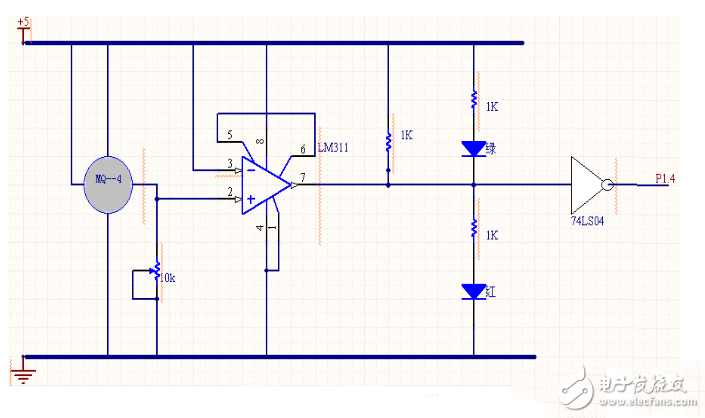

　　2、煤氣（煙霧）檢測電路

　　集成比較器LM311的3號端恒輸入5V電壓，由于傳感器輸出電流與室內煤氣（煙霧）濃度成比例關系，即I=kC（I為傳感器輸出電流，C為室內煤氣濃度，k為比例常數），故可通過傳感器和電位器1R將濃度轉化為電壓信號輸入到LM311的2號端（即V=kC*1R）。電壓比較器可將模擬信號轉換成二值信號。LM311是一種通用的集成比較器，開環增益低，失調電壓大，共模抑制比小；但其響應速度快，傳輸延遲時間短，而且可以直接把高電平信號輸入給單片機。由以上分析可知，可以調節電位器的阻值來調節室內報警濃度的上限制。

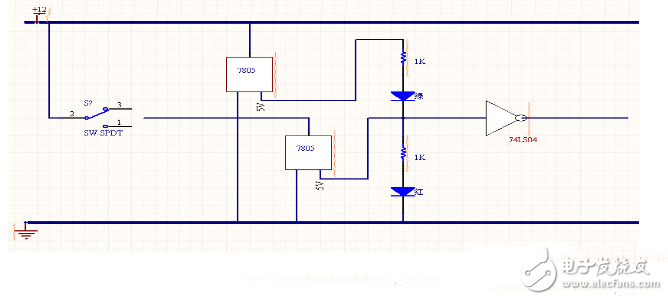

　　3、門磁檢測報警電路

　　門磁開關5C-31B可設置為常開型和常閉型。當設置為常開始時，開門不報警，關門報警；當設置為常閉型時，開門報警，關門不報警。

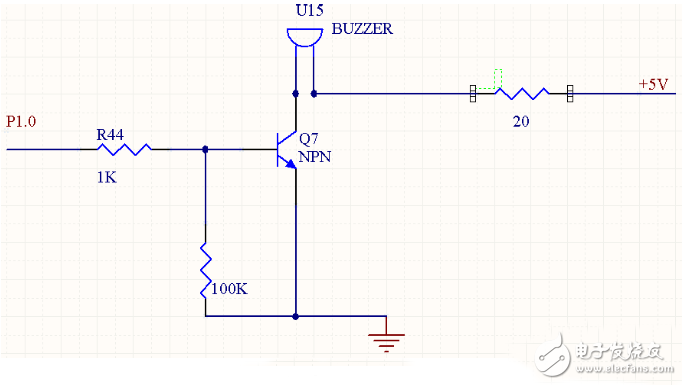

　　4、報警電路

　　當輸入端P1.0有信號輸入時，晶體管Q7基極產生電流，此時晶體管導通，在+5V電壓下，蜂鳴器工作；當輸入端P1.0沒有信號輸入時，此時由于Q7基極無電流，晶體管截止，蜂鳴器停止工作。

　　編者結語

　　隨著智能分析技術、網絡技術的迅速發展以及人民生活水平的提高，人們開始更加注重家居環境的安全，伴隨著人們需求的提高，基于智能化的實時監控系統應運面生。目前，視頻監控系統經歷了模擬監控、數字監控和網絡監控3個階段。雖然視頻監控系統在20世紀90年代末就在中國市場興起，有很多公司推出了自己的智能家居系統，但是現在仍來得到普及，而且目前智能家居的國際標準尚未成熱，因此智能家居監控系統存在廣闊的發展空間。
