主板聲卡芯片介紹
現在的主板基本上都集成了音頻處理功能，據調查顯示，新裝機子的用戶超過80%的人都使用主板自帶聲卡。分析原因，主要是大部分用戶對PC音質要求不是很高，又不想浪費現成已有的板載聲卡；加之板載聲卡一直在悄悄地進行革命，音質與一塊普通PCI聲卡沒什么差別甚至更好。在長期的發展過程中，板載聲卡不再象過去只有“軟”、“硬”的差別，種類已相當多，它們的差別也很大。下面跟大家說說目前市面上的板載聲卡究竟有哪幾種，各有什么特點，購買的時候怎么識別，希望大家購買主板時多留個心眼，不花錢享受到更好的音效。

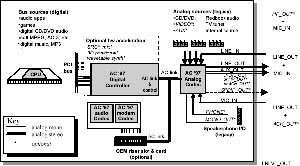

AC97基本框架
AC97架構由三部分組成：

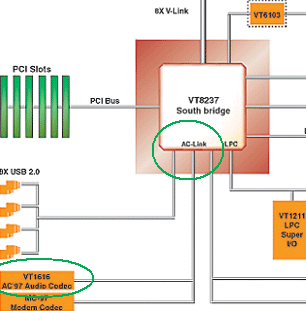

數字連接部分：集成在南橋芯片中，數字控制器（DigitalController）與AC-link，負責連接、控制和對數據“打包”（按AC97標準編排數字信息）。如上圖，中間部分是南橋中的一部件。右下圖是VIA最新KT400A的南橋。
音頻回放部分：AC-link連接Codec，Codec——正是我們常聽說，同時在主板上也唯一能見的軟聲卡代表部件。只構建回放或輸入部分（數模轉換DAC/ADC，音頻混合等功能）。就是上圖右邊部分了。又如右圖，VT1616就是Codec。
-
基本性能
Codec達到的基本性能在標準中有具體規定：
- 動度>90dB
- 支持立體聲耳機
- 16-Bit立體聲全雙工立體聲輸出
- 16-Bit單聲道耳機輸出
- 支持四種模擬立體聲輸入方式LINE-IN、CD、VIDEO、AUX
- 支持AC97混音器
- 外部音頻電源控制
- 抽樣頻率為：48Khz、32.0Khz、22.05Khz等
- 18bit、20bit采樣精度，信噪比增加（部分大于98db）
- 全雙工可變采樣率(從7040Hz到48kHz逐一1Hz線性改變)
- 增強3D立體聲效果
- S/PDIF輸出
- 擴展6-Bit主音量控制
- 支持四種模擬立體聲輸入方式LINE-IN、VIDEO、AUX和高品質CD音頻輸入
- 插孔探針可以提供自動輸出控制
- 增強型供電管理（以支持數字信號）
- 單聲道MIC輸入(內置20dB前置放大器）
- 多芯片連接Multi-Codec設計，通過CRN接口可以讓3片CODEC芯片同時工作
AC97聲卡是高度依賴驅程的，音質效果、3D效果實際上主要還是看驅程、看算法。但沒有一定的硬件支持，驅程再強也是無能為力的。所以不同檔次的Codec在功能上有一定差別，AC97Codec升級更主要體現也是在整體功能升級上，如S/PDIF輸出、前置放大器等。
AC97Codec或許很難令人滿意。但對一般用家而言，我覺得應該是足夠了，我們不是專業級，對音色很難也不必分得太清。
AC97Codec屬于那個檔次？光聽主板廠商的理論是不夠的，下面教你些實在的招數！
板載軟聲卡的挑選
位置
Codec芯片，其實很多主板會自己聲明的，算是多個心眼吧，也好看看用的是什么芯片，至于具體芯片特點，容之后慢慢說明。一般再主板右上角，或者音頻輸出插孔附近，如下圖：
一般芯片型號
雙聲道
早期型號主要有：VIA的VT1612a；Realtek（麗臺）的ALC100/P、ALC101；SigmaTel的STAC9708T；AnalogDevices的ad188x系列（或許各位比較少聽這個名字，但他可是INTEL的主要合作伙伴，大部分INTEL出品主板內建聲卡用他的CODEC）。
看到這幾種型號的Codec我建議還是盡快另買聲卡好了，畢竟功能也太差。
之后推出的不少Codec廠家也注意了，終于不只達到能發聲的檔次，在聲音質量上、功能上有了很大提高。
VIA的VT1611A；Realtek的ALC201、ALC202/a；Crystal的CS4201、CS4202、CS4205、CS4294、CS4297A、CS4299；SigmaTel的STAC9756/57、；C-MEDIA的CMI8738（他是在雙聲道接口上自建4聲道能力）；AnalogDevices的ad198xA/B系列、ad183x系列。
Codec按AC97標準中較高要求設計：雙聲道，一般具有18bit/20bit數模轉換能力（聲音還原能力提高），擴展6或5-Bit主音量控制，增加耳機功放或輸出線功放，少部分有S/PDIF輸出。
C-MEDIA的CMI8738。可以算是這一代產品中佼佼者，功能極大豐富，包括4聲道能力、AC-3輸出、HRTF3D定位算法接口等。其實它已包含一部分音頻處理能力，如3D運算功能就不再全由CPU完成，但其改進又未完全達到硬聲卡標準，我覺得還是把它算在軟聲卡這一類比較好。算是提供介于一般AC97與硬聲卡之間的選擇。另外，許多PCI聲卡也采樣這一芯片。
Codec，板載聲卡功能有更進一步的改善了。
Realtek的ALC203；SigmaTel的STAC9752/53、STAC9766/67。
DirectSound3D、HRTF3D、Sensaura™3D、EAX™1.0&2.0以及A3D功能；部分支持DVD回放；光纖輸出首次支持32K/44.1K/48K/96KHz多頻率可選。
六聲道
Codec也沒停步，已能實現這一功能。
Codec了；其二：在雙聲道輸出基礎上自建多聲道，用的還是雙聲道的Codec；其三，multi-codec技術，多塊CODEC并接在AC-LINK上，分別處理前、后、中置聲道。
法一：
VIA的VT1616；Realtek的ALC65X系列（其中ALC655，ALC658為增強型）；C-MEDIA的cmi9739/a；SigmaTel的stc9758/59；
法二：Crystal實現方法就是用一塊CS4202外加CS4334擴展。
Crystal為例，批發單片CS4202CODEC1.4$，單片CS4334芯片0.7$，總共2.1$，折合￥17元左右。物美價廉！
XEAR3D技術、AnalogDevices的SOUNDMAX3.0技術。由于軟聲卡的獨特性，使升級驅程達到升級聲卡成為可能。
法三，通過CNR口外接另一塊Codec實現。
AC97標準中真正建議的方法，但由于成本較高，現多在品牌機上才見到他的身影了。也有廠家專門推出這樣的聲卡。給有CNR口的用家，把原來2聲道升級為多聲道提供多一種選擇吧。
- 如果主機板上內建有與CNR卡相同或是兼容系列的CODEC，可采用slave型態的CNR卡當作是聲道升級的方案。即主機板上內建二聲道CODEC，另選用具備相同或兼容的CODEC的slave型態的四聲道CNR聲卡，將系統的聲道由原來二聲道升級至六聲道。
- 如果主機板上并未內建有任何的CODEC或是不想使用主機板上的音效時，使用者便可以選擇master型態，就像是一般的聲卡一樣，master型態的CNR聲卡自動關閉內建在主機板上的CNRCODEC，只使用CNR卡上的所有音效。
-
板載硬聲卡
APU實現硬聲卡功能。ct5880：不想多說，上有低檔PCI聲卡，下有6聲道軟聲卡，地位尷尬。音質有一定要求，甘于寂寞用雙聲道，對游戲3D定位要求不高的用家，也算不錯。頂多是其自己的硬件底層實現的EAX值得一提。APU（AudioProcessingUnit），直接與CPU、CODEC連接，構建聲卡（XBOX中也用此技術）。由5個DSP組成，3個固定功能，2個可編程。硬件支持directx8.0！！自建數據傳輸控制架構，不經過南橋控制。2個可編程DSP，實現內建3D特效（混響、回音等）、均衡（EQ）、DolbyDigital（AC-3）等算法功能，可編程就還意味著此些功能可隨驅動更新不斷升級（據我所知此為高檔聲卡中才常用的技術）。全方位的硬件支持音頻處理，將對系統資源實現巨大釋放。但仍需要強調的是，它仍需要Codec輸出，所以在NFORCE2主板上仍能找到Codec。SoundStorm標準作進一步改善，實際上，SoundStorm本身是nVidia給主板廠商貼的標簽，只要他們的nForce/nForce2主板能提供利用集成聲音處理器提供全面的聲音輸出，具備如多聲道能力——6聲道的模擬輸出，S/PDIF數字輸出和AC-3杜比數碼音質后，即可得到。相關推薦
