AD811視頻運算放大器是美國模擬器件公司（簡稱A-D公司）最近推出的枧頻運算放大器系列產品中的一種新產品，具有高速。高頻、寬頻帶。低噪聲等優異特性，并且是電流反債運算放大器。它針對廣播質量級的視頻系統進行了優化設計。因此，在視頻系統的電子線路中，AD811是一種極好的首選器件。

　　使用AD811視頻運放器的注意事項

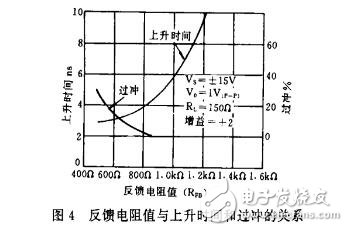

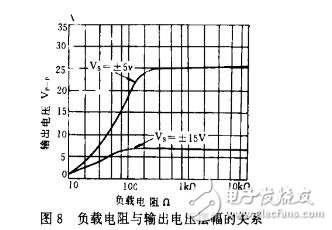

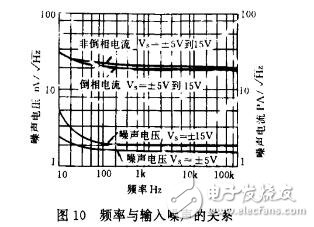

　　1、熟悉和了解其典型的特性。例如；反饋電阻Rr與上升時間和過沖的關系如圖4 所示；反饋電阻RP與3dB帶寬和將頻率特性的高頻部分升高的關系如圖5所示；電源電壓與輸入共模電壓的關系如圖6所示；電源電壓與輸出電壓的擺幅的關系如圖7所示；負載電阻與輸出電壓的擺幅的關系如圖8所示；頻率與閉環輸出電阻的關系如圖9所示；頻率與輸入噪聲的關系如圖10所示;頻率與共模抑制的關系如圖11所示; 大信號頻率響應曲線如圖12所示; 頻率與電源抑制的關系如圖13所示; 以及如應用塑封式的AD811時，溫度與最大功耗的關系如圖14所示等等，不再枚舉。

　　2、要考慮在高頻時，使設計的線路要獲得最均勻的增益特性響應。正如上述列出的各有關特性表明。在用于10MHZ 以上的高頻時，為要達到和保持大于0.1dB增益的平坦性，就要仔細的研究和考慮多方面的問題。如圖9、10。

　　3、要正確的選擇好反饋電阻和增益電阻。由于AD811是一個用于高性能視頻裝置和數據采集裝置中最佳的電流反饋放大器。因?yàn)樗怯秒娏鞣答伣Y(jié)構，所以其閉環一3dB的帶寬是與反饋電阻的數值有關的。其所希望獲得的閉環增益和帶寬都是由改變反饋電阻（Rn） 來調節帶寬的，而增益調整是通過變更增益電阻（Rc） 來取得的。表2是包含了對各種有用的閉環增益和電源電壓的推薦值。但在很大程度上，品質優良的增益平坦性是與所用的反饋電阻的容錯級別有關的。所以，若希望在整個寬帶范圍內要獲得和保持增益的平坦性，通常推薦使用1%容錯的金屬膜電阻為宜。

　　4、在布置印刷線路板時，要考慮到對于構成寬帶放大器所要求的特點，印刷線路的寄生電容和電感均會影響到總的閉環性能。因此在設計印刷線路板時，如果在印制板的同一面要安排信號線和接地線時，為使其耦合最小兩者之間應有大于5mm的空間。此外，要求聯接反饋電阻和增益電阻的信號線也要盡量的短，通常推薦這種線路的長度要在5mm 以下，以減少因其存在的寄生電感，而產生高頻增益誤差。

　　5、為獲得在驅動同軸電纜時有最佳的增益平坦性，要在所驅動的同軸電纜端部連接一個與其特性阻抗相匹配的電阻。這樣，就不受電纜長度影響了。

　　6.為了優化高頻線路中的性能，增加一個適當?shù)碾娫磁月冯娙菔且豁?xiàng)十分重要的措施。在放大器的響應中，由于電源引線的電感能形成諧振電路而會產生一個高頻脈沖; 此外，若有大的瞬變電流時，則定會發送到負載方面去，因此需要配置電源旁路電容（此時典型值是要大于1pF），以提供有最佳的調整時間和最小的失真。在很多應用中，推薦使用0.1UF電源旁路電容已能滿足。但在有些情況下，有待推敲，還要使用兩個或多個電容并聯等，視效果而定。
