基于單片機89C51的異步串行接口鍵盤設計

在信息處理系統中，顯示分系統是整個系統的人機界面。顯示器畫面呈現出的態勢圖形和數據，是人們決策的重要依據。人工干預手段則是將人們的決策變?yōu)橄到y(tǒng)所能接收信息的必不可少的工具。因此人工干預手段的多寡及有效度直接影響著整個系統的有效度。特別是在處理信息量大，人機交互頻繁的系統中，對人工干預手段的要求更高。

??? 筆者結合工作實際，圍繞單片機89C51設計了通用異步串行接口鍵盤作為顯示分系統的擴展鍵盤。目的在于為顯示分系統增加一種干預手段。實踐表明：此鍵盤改善了系統的人機界面，提高了系統的處理效率。

1　設計要求與工作原理

1.1　設計要求

??? (1)擴展鍵盤鍵位編碼符合顯示分系統的約定。　　
??? (2)擴展鍵盤與顯示處理機通訊通過其異步串行接口來完成，波特率為9600 b/s。
??? (3)擴展鍵盤與顯示處理機通訊的接口電平為RS232C標準。
??? (4)波特率相對誤差應小于2.5％。
??? (5)擴展鍵盤的電源要求：直流＋5 V。
??? (6)擴展鍵盤的環境溫度要求：－100～＋500°C。

1.2　工作原理

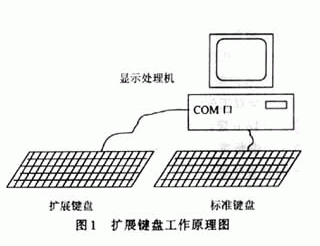

??? 擴展鍵盤工作原理如圖1所示。擴展鍵盤通過異步串 行接口與顯示處理機相連，與標準鍵盤一起，顯示處理機便擁有2個鍵盤。2個鍵盤可同時向顯示處理機發出干預命令。因此，顯示分系統增加了一條輸入干預命令的新途徑，縮短了干預命令的輸入時間，提高了人工干預的效率。?

?

2　電路設計

??? 擴展鍵盤由以下幾部分組成：

??? ①單片機89C51及時鐘、復位電路。
??? ②TTL電平到RS232C電平轉換芯片ICL232CPE，此芯片只需直流＋5 V電源。
??? ③工作指示電路。
??? ④鍵位陣列部分(8×13)。

??? 擴展鍵盤電原理圖如圖2所示。?

?

3 89C51的結構與性能特點

??? 89C51是MCS-51系列單片機的典型產品之一。其內部具有的硬件資源如圖3所示。

??

???? ①4 kB可編程的E2PROM。
??? ②面向控制的8 b CPU。
??? ③128 B內部RAM數據存貯器。
??? ④32 b雙向輸入/輸出線。
??? ⑤1個全雙工的串行口。
??? ⑥2個16 b定時器/計數器。
??? ⑦5個中斷源，2個中斷優先級。
??? ⑧時鐘發生器。
??? ⑨可以尋址64 kB的程序存貯器和64 kB的外部數據存貯器。

??? 該鍵盤利用了89C51的片內E2PROM 作為程序存貯器，避免外擴存貯器占用單片機的輸入/輸出口資源；利用P3口的第二功能完成異步串行通訊功能；用一片ICL232CPE作為接口電平轉換芯片，便實現了鍵盤的全部硬件邏輯。硬件少，可靠性高。整個鍵盤采用＋5 V直流電源；電路與鍵位陣列分離設計。本鍵盤還克服了以往鍵盤設計中鍵位少、不通用等缺點。

4　軟件功能流程圖

??? 軟件實現鍵位掃描、消除抖動、鍵碼轉換、鍵碼發送等功能。另外軟件也實現了換檔、按鍵連發功能。軟件功能流程圖如圖4所示。

5　應用中應注意的問題

??? 在異型機種的串行通訊中，當規定了傳輸速率后，MCS-51單片機系統中選取適當?shù)木w振蕩頻率至關重要。他與串行接口的工作方式、電源控制寄存器PCON的SMOD位、定時器T1一起決定著通訊的成敗。MCS- 51單 片機串行接口工作在方式0時，其波特率固定不變，其大小為：晶振頻率/12。此方式為同步方式；工作在方式2時為異步方式，其波率為晶振頻率：①SMOD=0時，波特率為：晶振頻率/64；②當SMOD＝1時，波特率為：晶振頻率/32；串行接口工作方式為1，3時為異步方式且其波特率是可變的，除了與SMOD位的取值有關外，主要取決于定時器1的溢出率。波特率可由下式確定：

??? 而定時器1的溢出率又由計數速率和定時時間預置數X決定，即：

???? 此時T1工作方式2，即8位自動裝載方式。這種方式可以避免通過中斷服務程序來重新裝入初值，所得波特率也比較精確。式中X即為在TH1和TL1中裝入的初始計數值。定時器1的計數速率與定時器工作方式的選擇有關。當選定T1為定時工作方式時，其計數輸入脈沖為內部時鐘信號，即每個機器周期使寄存器值加1。而每個機器周期為12個振蕩周期，故計數速率為晶振頻率的1/12。因此

??? 由于本擴展鍵盤與顯示處理機的串行通訊為異步方式，所以設置他的串行接口的工作方式為方式1，定時器1的工作方式為方式2。再根據波特率要求(9 600 b/s)求他的預置值。若系統晶體的振蕩頻率12 MHz時，當SMOD選為1時，TH1，TL1的初值計算如下：?

?

解上式可得：X1＝250(FAH)或X2＝249(F9H)

將X置入TH1，TL1時，波特率發生器產生的實際的傳輸速率為：

或　波特率2＝8 928.57 b/s，波特率誤差2＝7％

??? 無論置入哪個數，PC機與單片機之間均無法完成正常的通訊。若采用11.059 2 MHz晶振，按照上面公式計算出X＝250 FAH，實際的傳輸速率為9 599.83 b/s，其誤差為0.001 77％，PC機與單片機的通訊可正常進行。另外，SMOD位的選擇有時也能影響波特率的誤差。因此在波特率設置時，對SMOD位的選取也需慎重考慮。

??? 設計按鍵陣列時，應采用標準鍵盤的導電橡膠薄膜按鍵陣列，避免使用壽命短、常出現接觸不良現象的老式鍵。

6　結語

??? 此鍵盤功能設計還可進一步細化，如實現大寫鎖定、小鍵盤鎖定等。由于鍵盤與主機通訊數據量不大，故未采用USB口與主機通訊。稍加修改，完全可以用USB口與主機通訊。若此鍵盤用于一些不采用串行通訊的系統中時，可直接用TTL電平相連，省掉ICL232CPE芯片，電路更簡單，且P3口可采用并行輸出。
