臺達DVP-SS系列PLC在塑料制袋機中的應用

摘要：本文主要介紹了臺達公司DVP-SS系列PLC及VFD-M系列變頻器在熱封熱切制袋機上的應用。
關鍵字：熱封熱切制袋機、PLC、人機界面、變頻器、步進電機、溫控器

一、引言

塑料袋的產生極大的改變了人們?nèi)粘５纳睢ｋS著塑料袋需求的不斷加大，塑料袋機的制袋機的自動化水平也有了更高的要求。近年來，用PLC控制的塑料制袋機由于其性能穩定、自動化程度高等優勢，使其在市場中的占有率正在逐年提高。

二、塑料制袋機的基本要求

塑料制袋機應實現白袋封切和色袋封切兩種功能。

1、 白袋封切，將物料封切為相同長度。
2、 色袋封切，物料上有圖案，在規定圖案處將物料封切。

圖1 熱封熱切制袋機

三、解決方案：

如圖1所示，一臺塑料制袋機主要是由：儲料裝置，步進裝置，變頻裝置，整袋裝置，熱封切刀及控制裝置組成。主要特征是儲料裝置儲存相應數量的原料，步進裝置帶動原料，變頻裝置帶動熱封切刀，整袋裝置在生產固定袋數后整袋，熱封切刀通過溫控器控制其溫度對原料進行封切，控制裝置整體協調各方面動作。

本系統控制器采用臺達14SS11T進行控制。這款PLC主機支持8點輸入、6點輸出、10kHz脈波輸出，屬于微型PLC，功能上完全滿足切袋機的要求，經濟實惠。

變頻器采用臺達M系列變頻器。臺達M系列變頻器具有自動轉矩補償、滑差補償、自動穩壓等功能。在電機頻繁啟停的情況下可以有效的保護電機，避免啟動電流對電網的影響，同時可以有效的實現節能降耗。

溫控器采用臺達DTA4848R。臺達文空器具有自整定功能，溫度誤差控制在0.1度以內。

主要控制方式如下：

1、 打開放料開關，通過儲料光電控制儲料電機動作，來儲存定量物料。
2、打開加溫控制開關，通過溫控器對熱刀進行加溫。
3、通過步進電機帶動原料動作，其中白袋封切是確定步進電機走固定步數停止來實現定長控制；色袋封切是通過檢測電眼檢測到相應信號停止步進電機來實現定位控制。
4、 步進電機停止后，三相異步電動機帶動熱刀進行封切。
5、當封切設定袋數后，進行整袋。

表1 PLC端子定義

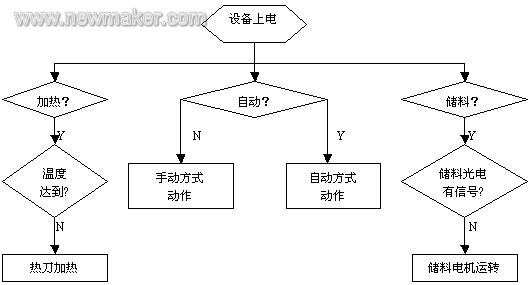

設備的工作流程如下：

四、小結

隨著市場競爭的日趨激烈，用戶對所需產品提出了更高的技術和更合理的性能價格比的要求。中達電通所提供的PLC以及變頻器以其出色的性能完成了對產品的加工過程、加工工藝和綜合性能的改造，并在工業領域中得到了非常廣泛應用。
