TLV274 550uA/通道 3MHz 軌至軌輸出運算放大器

描述

TLV27x采用2.7V至16V工作電壓，具有-40°C至+ 125°C的擴展工業溫度范圍，是一個低功耗，高帶寬的運算放大器系列，可提供軌至軌輸出。因此，該系列是TLC27x系列的理想替代器件，適用于軌道至軌道輸出擺幅至關重要的應用.TLV27x的輸入電流僅550μA，可提供3MHz帶寬。

與TLC27x類似，TLV27x在采用5V和±5V電源時具有完整額定性能。最大建議電源電壓為16V，因此可使用多種可充電電池（±8V電源，低至±1.35 V）為器件供電。

適用于高阻抗傳感器接口的CMOS輸入特性以及低壓運行能力使該系列器件在電池供電應用中成為TLC27x的理想替代器件應用。

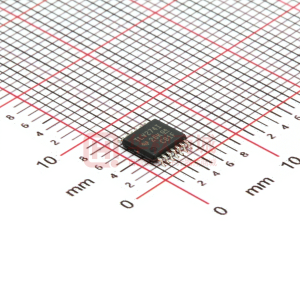

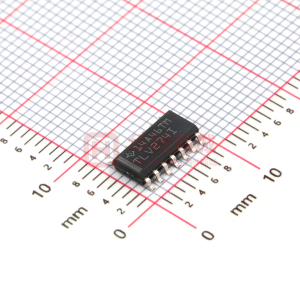

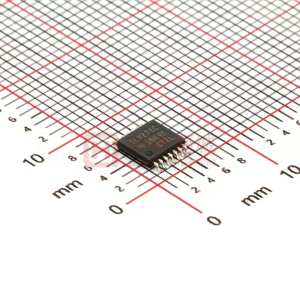

該系列所有產品均采用PDIP與SOIC封裝，單通道器件采用小型SOT-23封裝，雙通道器件采用MSOP封裝，四通道產品采用TSSOP封裝。

該系列可在2.7V電壓下運行，因此適用于由鋰離子電池供電的系統和當今多種微功耗微控制器（包括TI的MSP430）的工作電源電壓范圍。

所有商標均為其各自所有者的財產。

?
Number of Channels (#)
Total Supply Voltage (Min) (+5V=5, +/-5V=10)
Total Supply Voltage (Max) (+5V=5, +/-5V=10)
GBW (Typ) (MHz)
Slew Rate (Typ) (V/us)
Rail-to-Rail
Vos (Offset Voltage @ 25C) (Max) (mV)
Iq per channel (Typ) (mA)
Vn at 1kHz (Typ) (nV/rtHz)
Rating
Operating Temperature Range (C)
Package Group
Package Size: mm2:W x L (PKG)
Offset Drift (Typ) (uV/C)
Features
Input Bias Current (Max) (pA)
CMRR (Typ) (dB)
Output Current (Typ) (mA)
Architecture
?

TLV274	TLV271	TLV271-Q1	TLV272	TLV272-Q1	TLV274-Q1
4 ? ?	1 ? ?	1 ? ?	2 ? ?	2 ? ?	4 ? ?
2.7 ? ?	2.7 ? ?	2.7 ? ?	2.7 ? ?	2.7 ? ?	2.7 ? ?
16 ? ?	16 ? ?	16 ? ?	16 ? ?	16 ? ?	16 ? ?
3 ? ?	3 ? ?	3 ? ?	3 ? ?	3 ? ?	3 ? ?
2.1 ? ?	2.1 ? ?	2.1 ? ?	2.1 ? ?	2.1 ? ?	2.1 ? ?
In to V- Out ? ?	In to V- Out ? ?	In to V- Out ? ?	In to V- Out ? ?	In to V- Out ? ?	In to V- Out ? ?
5 ? ?	5 ? ?	5 ? ?	5 ? ?	5 ? ?	5 ? ?
0.55 ? ?	0.55 ? ?	0.55 ? ?	0.55 ? ?	0.55 ? ?	0.55 ? ?
39 ? ?	39 ? ?	39 ? ?	39 ? ?	39 ? ?	39 ? ?
Catalog ? ?	Catalog ? ?	Automotive ? ?	Catalog ? ?	Automotive ? ?	Automotive ? ?
-40 to 125 0 to 70 ? ?	-40 to 125 0 to 70 ? ?	-40 to 125 ? ?	-40 to 125 0 to 70 ? ?	-40 to 125 ? ?	-40 to 125 ? ?
PDIP SOIC TSSOP ? ?	PDIP SOIC SOT-23 ? ?	SOIC SOT-23 ? ?	PDIP SOIC VSSOP ? ?	SOIC ? ?	SOIC TSSOP ? ?
See datasheet (PDIP) 14SOIC: 52 mm2: 6 x 8.65(SOIC) 14TSSOP: 32 mm2: 6.4 x 5(TSSOP) ? ?	See datasheet (PDIP) 8SOIC: 29 mm2: 6 x 4.9(SOIC) 5SOT-23: 8 mm2: 2.8 x 2.9(SOT-23) ? ?	8SOIC: 29 mm2: 6 x 4.9(SOIC) 5SOT-23: 8 mm2: 2.8 x 2.9(SOT-23) ? ?	See datasheet (PDIP) 8SOIC: 29 mm2: 6 x 4.9(SOIC) 8VSSOP: 15 mm2: 4.9 x 3(VSSOP) ? ?	8SOIC: 29 mm2: 6 x 4.9(SOIC) ? ?	14SOIC: 52 mm2: 6 x 8.65(SOIC) 14TSSOP: 32 mm2: 6.4 x 5(TSSOP) ? ?
2 ? ?	2 ? ?	2 ? ?	2 ? ?	2 ? ?	2 ? ?
N/A ? ?	N/A ? ?	N/A ? ?	N/A ? ?	N/A ? ?	N/A ? ?
60 ? ?	60 ? ?	60 ? ?	60 ? ?	60 ? ?	60 ? ?
80 ? ?	80 ? ?	80 ? ?	80 ? ?	80 ? ?	80 ? ?
7 ? ?	7 ? ?	7 ? ?	7 ? ?	7 ? ?	7 ? ?
CMOS ? ?	CMOS ? ?	CMOS ? ?	CMOS ? ?	CMOS ? ?	CMOS ? ?
