TLV342S 具有關斷狀態的低電壓軌至軌輸出 CMOS 運算放大器

描述

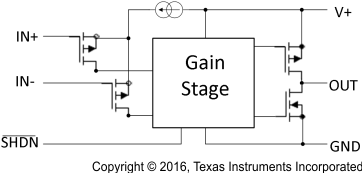

TLV34xx器件分別是單和雙CMOS運算放大器，具有低電壓，低功耗和軌到軌輸出擺幅功能。 PMOS輸入級提供1 pA（典型值）的超低輸入偏置電流和0.3 mV（典型值）的偏移電壓。對于要求出色直流精度的應用，A級（TLV34xA）在25°C時具有1.25 mV（最大值）的低失調電壓。

這些單電源放大器專為超低電壓而設計（1.5 V至5 V）工作，共模輸入電壓范圍通常從正電源軌延伸至0.2?? V至0.5 V.

TLV341（單通道）和TLV342（雙通道））在RUG封裝中還提供了一個關斷（SHDN）引腳，可用于禁用器件。在關斷模式下，電源電流降至45 pA（典型值）。 TLV341提供SOT-23和更小的SC70封裝，適用于空間受限的應用。雙TLV342采用標準SOIC，VSSOP和X2QFN封裝。

工作溫度范圍從40°C到125°C，使TLV34xx適用于各種商業和工業領域應用程序。

?
Number of Channels (#)
Total Supply Voltage (Min) (+5V=5, +/-5V=10)
Total Supply Voltage (Max) (+5V=5, +/-5V=10)
GBW (Typ) (MHz)
Slew Rate (Typ) (V/us)
Rail-to-Rail
Vos (Offset Voltage @ 25C) (Max) (mV)
Iq per channel (Typ) (mA)
Vn at 1kHz (Typ) (nV/rtHz)
Rating
Operating Temperature Range (C)
Package Group
Package Size: mm2:W x L (PKG)
Offset Drift (Typ) (uV/C)
Features
Input Bias Current (Max) (pA)
CMRR (Typ) (dB)
Output Current (Typ) (mA)
Architecture
?

TLV342S	TLV341	TLV341A	TLV342	TLV342A
2 ? ?	1 ? ?	1 ? ?	2 ? ?	2 ? ?
1.5 ? ?	1.5 ? ?	1.5 ? ?	1.5 ? ?	1.5 ? ?
5.5 ? ?	5.5 ? ?	5.5 ? ?	5.5 ? ?	5.5 ? ?
2.2 ? ?	2.2 ? ?	2.2 ? ?	2.2 ? ?	2.2 ? ?
0.9 ? ?	0.9 ? ?	0.9 ? ?	0.9 ? ?	0.9 ? ?
Out ? ?	Out ? ?	Out ? ?	Out ? ?	Out ? ?
1.25 ? ?	4 ? ?	1.25 ? ?	4 ? ?	1.25 ? ?
0.07 ? ?	0.07 ? ?	0.07 ? ?	0.07 ? ?	0.07 ? ?
33 ? ?	33 ? ?	33 ? ?	33 ? ?	33 ? ?
Catalog ? ?	Catalog ? ?	Catalog ? ?	Catalog ? ?	Catalog ? ?
-40 to 125 ? ?	-40 to 125 ? ?	-40 to 125 ? ?	-40 to 125 ? ?	-40 to 125 ? ?
X2QFN ? ?	SC70 SOT-23 SOT-5X3 ? ?	SC70 SOT-23 ? ?	SOIC VSSOP X2QFN ? ?	SOIC ? ?
10X2QFN: 3 mm2: 2 x 1.5(X2QFN) ? ?	6SC70: 4 mm2: 2.1 x 2(SC70) 6SOT-23: 8 mm2: 2.8 x 2.9(SOT-23) 6SOT-5X3: 3 mm2: 1.6 x 1.6(SOT-5X3) ? ?	6SC70: 4 mm2: 2.1 x 2(SC70) 6SOT-23: 8 mm2: 2.8 x 2.9(SOT-23) ? ?	8SOIC: 29 mm2: 6 x 4.9(SOIC) 8VSSOP: 15 mm2: 4.9 x 3(VSSOP) 10X2QFN: 3 mm2: 2 x 1.5(X2QFN) ? ?	8SOIC: 29 mm2: 6 x 4.9(SOIC) ? ?
1.9 ? ?	1.9 ? ?	1.9 ? ?	1.9 ? ?	1.9 ? ?
Shutdown Small Size ? ?	Shutdown Small Size ? ?	Shutdown Small Size ? ?	Small Size ? ?	N/A ? ?
200 ? ?	200 ? ?	200 ? ?	200 ? ?	200 ? ?
90 ? ?	90 ? ?	90 ? ?	90 ? ?	90 ? ?
113 ? ?	113 ? ?	113 ? ?	113 ? ?	113 ? ?
CMOS ? ?	CMOS ? ?	CMOS ? ?	CMOS ? ?	CMOS ? ?
